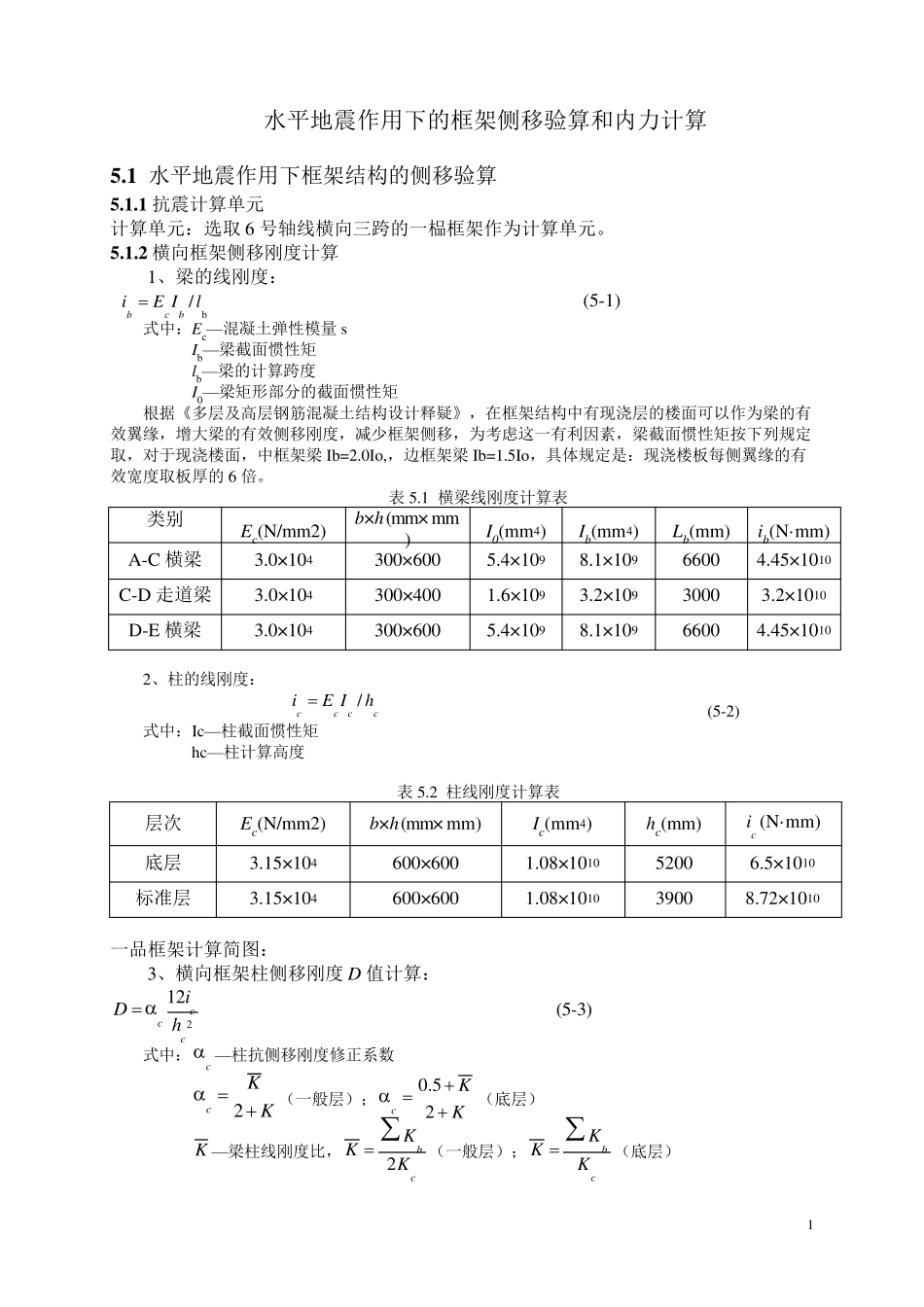

水平地震作用下的框架侧移验算和内力计算

1 水平地震作用下的框架侧移验算和内力计算 5 .1 水平地震作用下框架结构的侧移验算 5 .1 .1 抗震计算单元 计算单元：选取6 号轴线横向三跨的一榀框架作为计算单元。 5 .1 .2 横向框架侧移刚度计算 1、梁的线刚度： b/lIEibcb  (5-1) 式中：Ec—混凝土弹性模量 s Ib—梁截面惯性矩 lb—梁的计算跨度 I0—梁矩形部分的截面惯性矩 根据《多层及高层钢筋混凝土结构设计释疑》，在框架结构中有现浇层的楼面可以作为梁的有效翼缘，增大梁的有效侧移刚度，减少框架侧移，为考虑这一有利因素，梁截面惯性矩按下列规定取，对于现浇楼面，中框架梁 Ib=2.0Io,，边框架梁 Ib=1.5Io，具体规定是：现浇楼板每侧翼缘的有效宽度取板厚的6 倍。 表 5.1 横梁线刚度计算表 类别 Ec(N/mm2) b× h(mm× mm) I0(mm4) Ib(mm4) Lb(mm) ib(N·mm) A-C 横梁 3.0×104 300×600 5.4×109 8.1×109 6600 4.45×1010 C-D 走道梁 3.0×104 300×400 1.6×109 3.2×109 3000 3.2×1010 D-E 横梁 3.0×104 300×600 5.4×109 8.1×109 6600 4.45×1010 2、柱的线刚度： cccchIEi/ (5-2) 式中：Ic—柱截面惯性矩 hc—柱计算高度 表 5.2 柱线刚度计算表 层次 Ec(N/mm2) b× h(mm× mm) Ic(mm4) hc(mm) ci (N·mm) 底层 3.15×104 600×600 1.08×1010 5200 6.5×1010 标准层 3.15×104 600×600 1.08×1010 3900 8.72×1010 一品框架计算简图： 3、横向框架柱侧移刚度D 值计算： 212ccc hiD (5-3) 式中：c —柱抗侧移刚度修正系数 KKc2（一般层）；KKc25.0（底层） K —梁柱线刚度比，cbKKK2（一般层）；cbKKK（底层） 2 ① 底层柱的侧移刚度： 边柱侧移刚度： A、E 轴柱：68.0105.61045.41010  cbiiK 中柱侧移刚度： C、D 轴柱：18.1105.6102.345.41010  ）（cbiiK ② 标准层的侧移刚度 边柱的侧移刚度： A、E 轴柱：51.01072.821045.4221010  cbiiK 中柱侧移刚度： C、D 轴柱：88.01072.82102.345.4221010  ）（cbiiK 表 5.3 柱侧移刚度计算表 楼层 柱类别 K c 212cchid  D(N·mm) 底层 A 轴柱 0.68 0.44 28846 12692 C 轴柱 1.18 0.53 28846 15288 D 轴柱 1.18 0.53 28846 15288 E 轴柱 0.68 0.44 28846...
