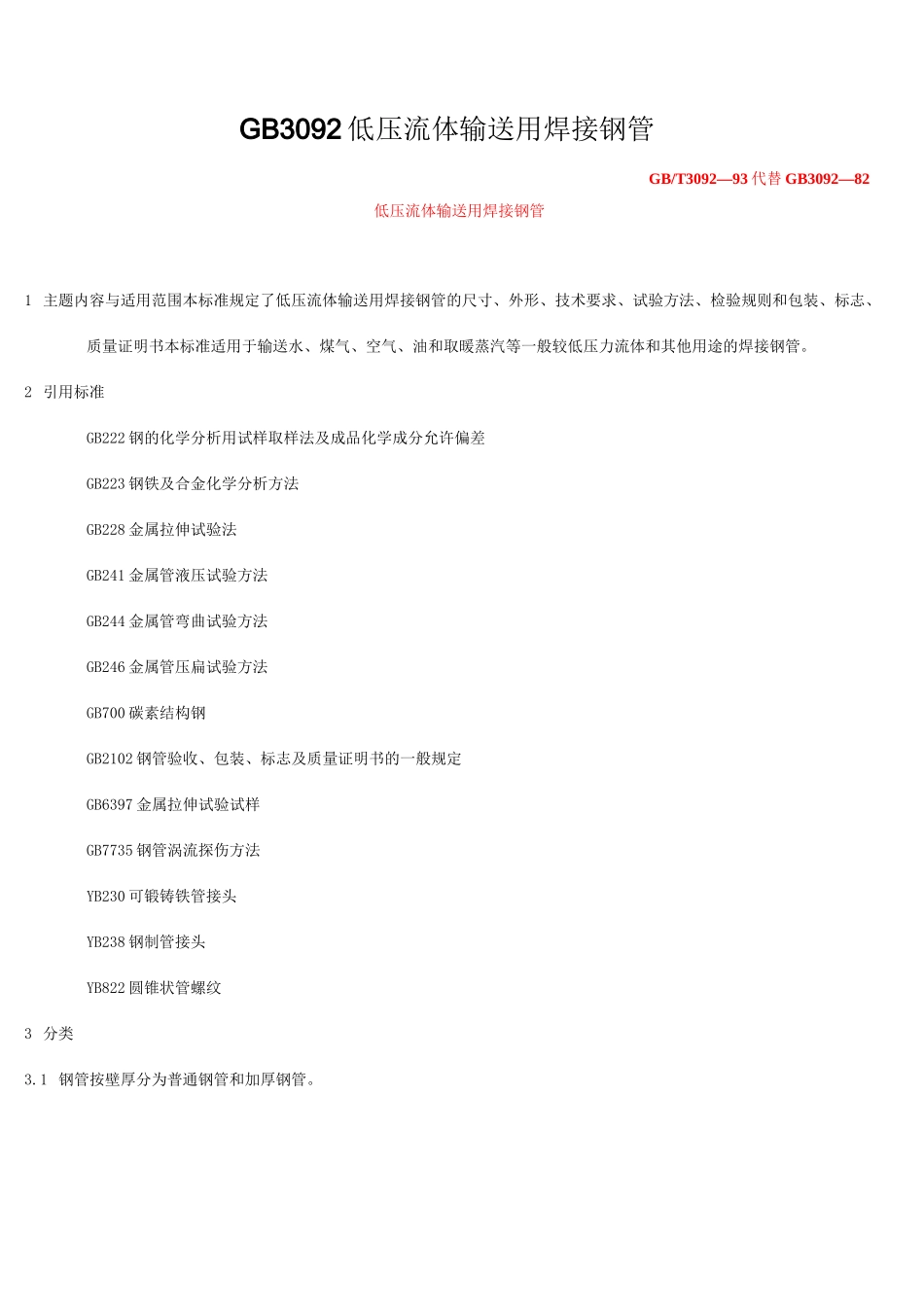

GB 3092 低压流体输送用焊接钢管

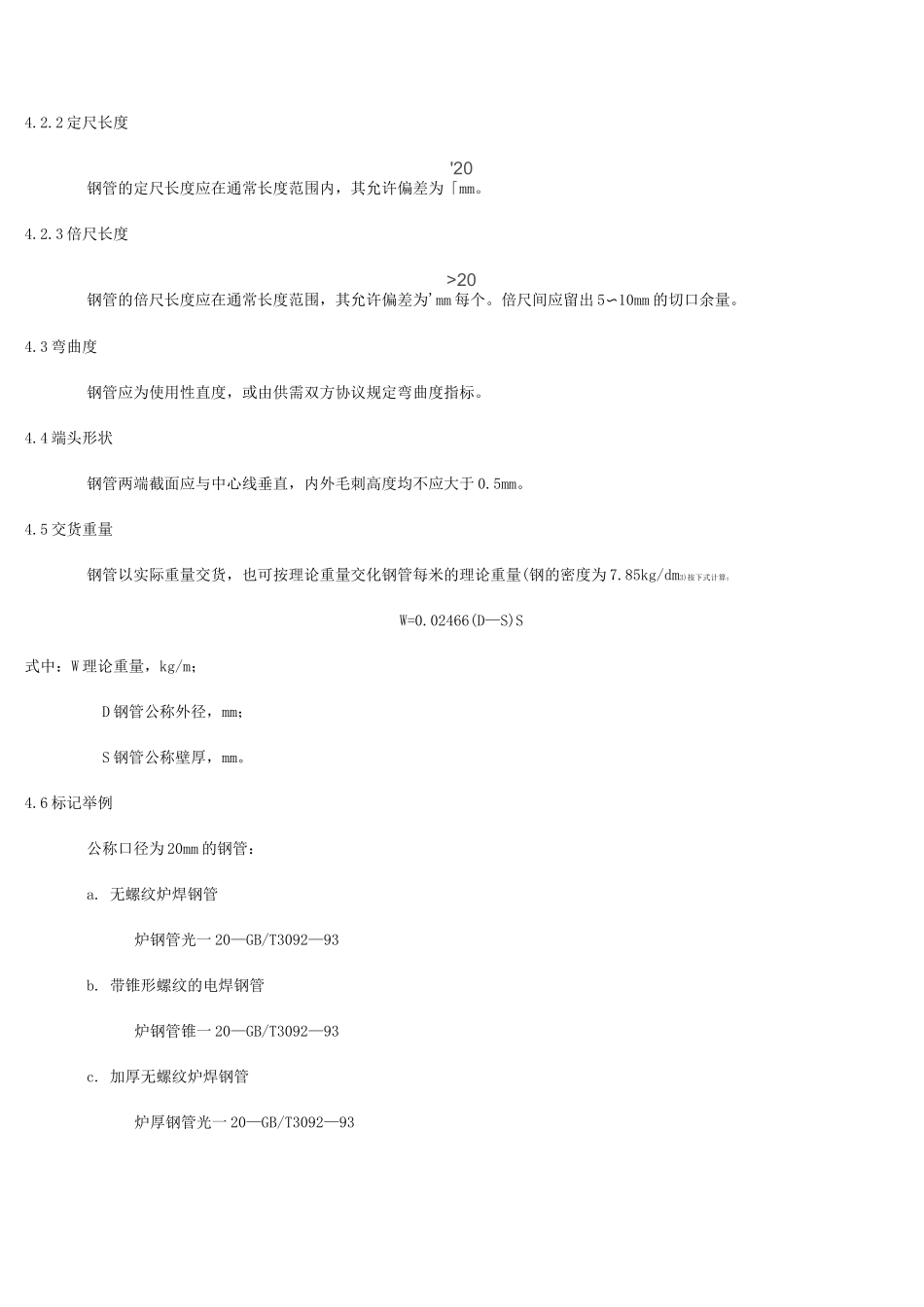

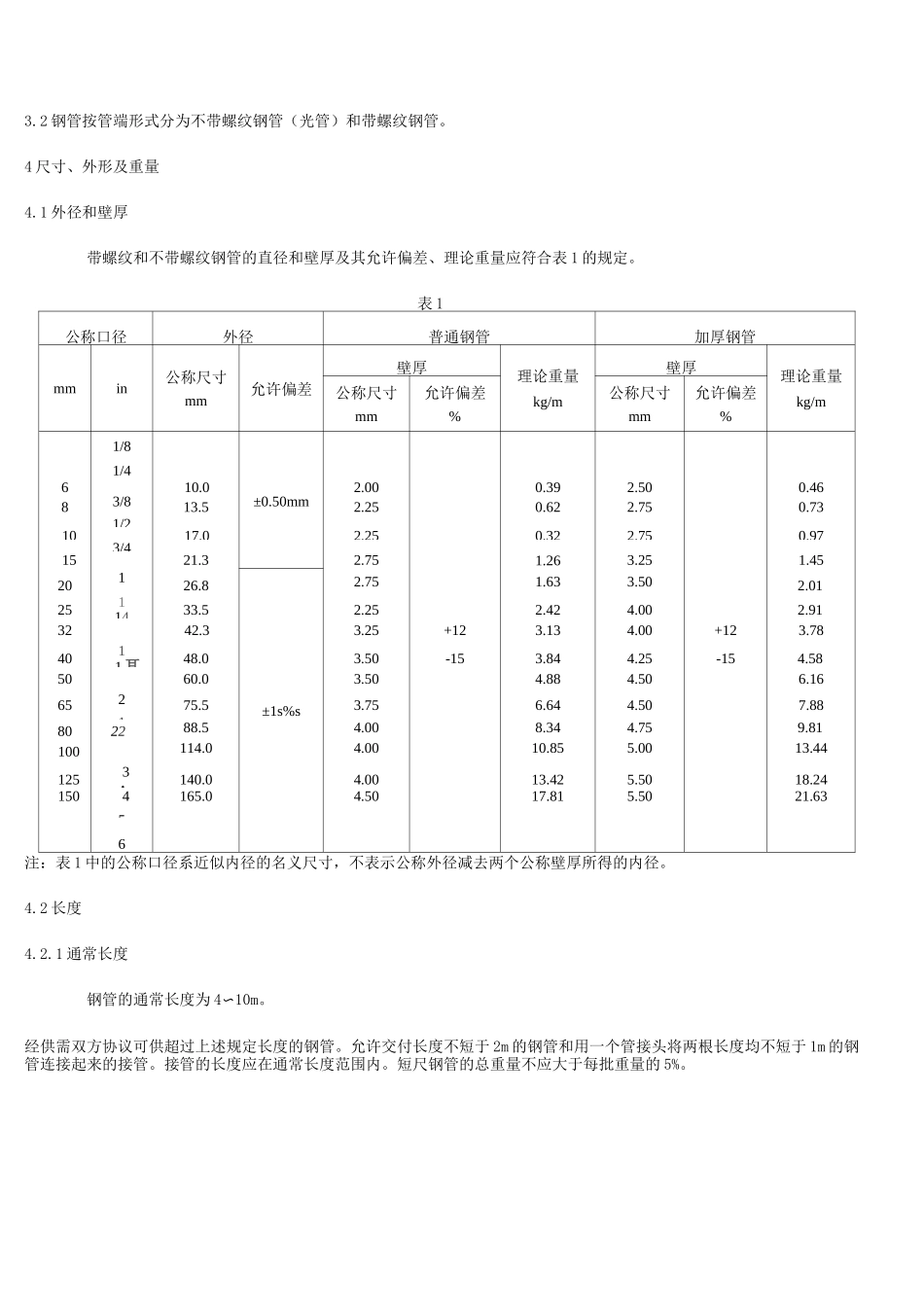

GB3092 低压流体输送用焊接钢管GB/T3092—93 代替 GB3092—82低压流体输送用焊接钢管1 主题内容与适用范围本标准规定了低压流体输送用焊接钢管的尺寸、外形、技术要求、试验方法、检验规则和包装、标志、质量证明书本标准适用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管。2 引用标准GB222 钢的化学分析用试样取样法及成品化学成分允许偏差GB223 钢铁及合金化学分析方法GB228 金属拉伸试验法GB241 金属管液压试验方法GB244 金属管弯曲试验方法GB246 金属管压扁试验方法GB700 碳素结构钢GB2102 钢管验收、包装、标志及质量证明书的一般规定GB6397 金属拉伸试验试样GB7735 钢管涡流探伤方法YB230 可锻铸铁管接头YB238 钢制管接头YB822 圆锥状管螺纹3 分类3.1 钢管按壁厚分为普通钢管和加厚钢管。3.2 钢管按管端形式分为不带螺纹钢管（光管）和带螺纹钢管。4 尺寸、外形及重量4.1 外径和壁厚带螺纹和不带螺纹钢管的直径和壁厚及其允许偏差、理论重量应符合表 1 的规定。表 1公称口径外径普通钢管加厚钢管mmin公称尺寸mm允许偏差壁厚理论重量kg/m壁厚理论重量kg/m公称尺寸mm允许偏差%公称尺寸mm允许偏差%1/81/4610.02.000.392.500.4683/813.5±0.50mm2.250.622.750.731/21017.02.250.322.750.973/41521.32.751.263.251.4520126.82.751.633.502.012511433.52.252.424.002.913242.33.25+123.134.00+123.784011 耳48.03.50-153.844.25-154.585060.03.504.884.506.16652175.5±1s%s3.756.644.507.88802288.54.008.344.759.81100114.04.0010.855.0013.441253A140.04.0013.425.5018.2415045165.04.5017.815.5021.636注：表 1 中的公称口径系近似内径的名义尺寸，不表示公称外径减去两个公称壁厚所得的内径。4.2 长度4.2.1 通常长度钢管的通常长度为 4〜10m。经供需双方协议可供超过上述规定长度的钢管。允许交付长度不短于 2m 的钢管和用一个管接头将两根长度均不短于 1m 的钢管连接起来的接管。接管的长度应在通常长度范围内。短尺钢管的总重量不应大于每批重量的 5%。4.2.2 定尺长度'20钢管的定尺长度应在通常长度范围内，其允许偏差为「mm。4.2.3 倍尺长度>20钢管的倍尺长度应在通常长度范围，其允许偏差为'mm 每个。倍尺间应留出 5〜10mm 的切口余量。4.3 弯曲度钢管应为使用性直度，或由供需双方协议规定弯曲度指标。4.4 端头形状钢管两端截面应与中心线垂直，内外毛刺高度...
