一般工业污水处理流程(含图)VIP专享

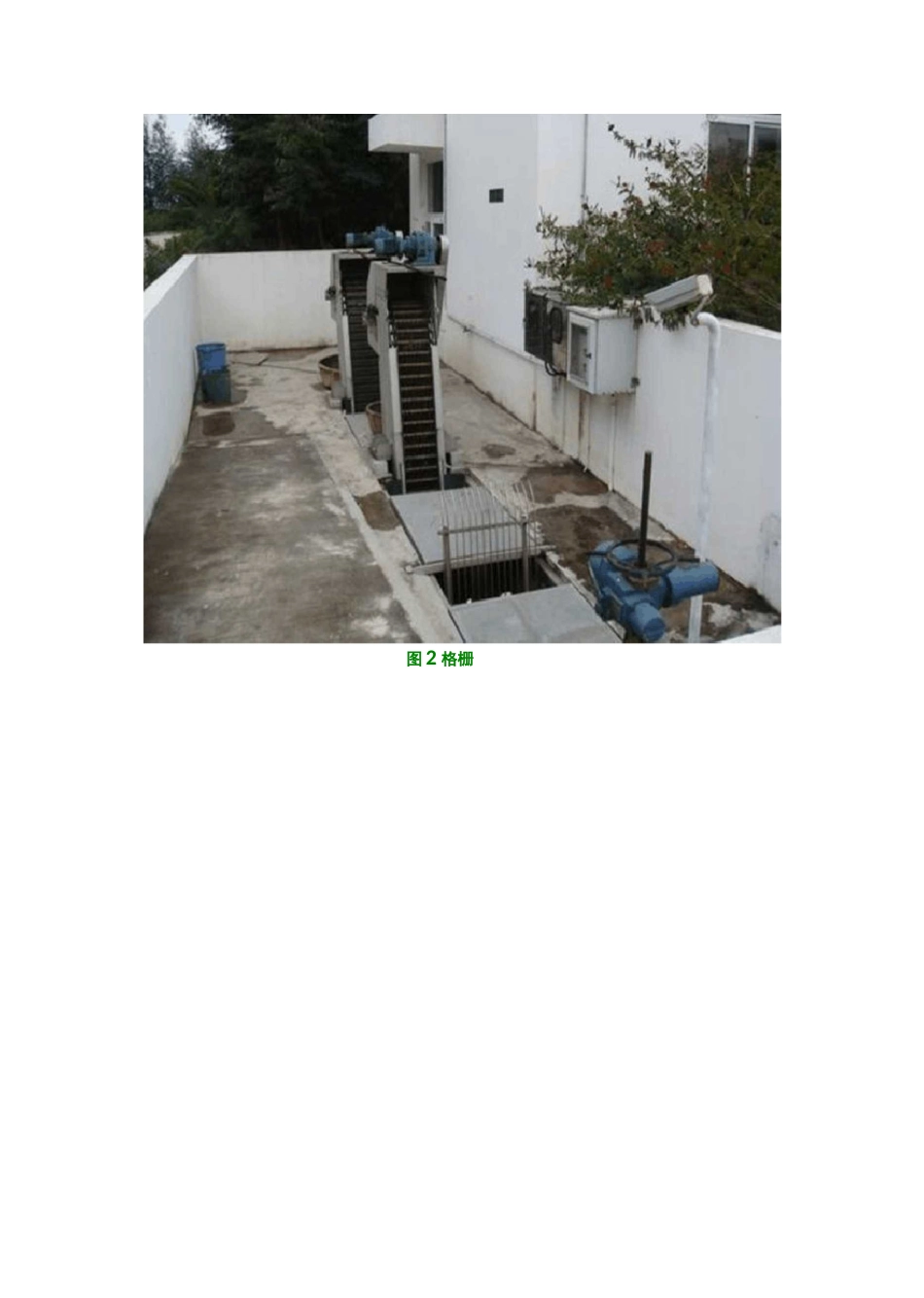

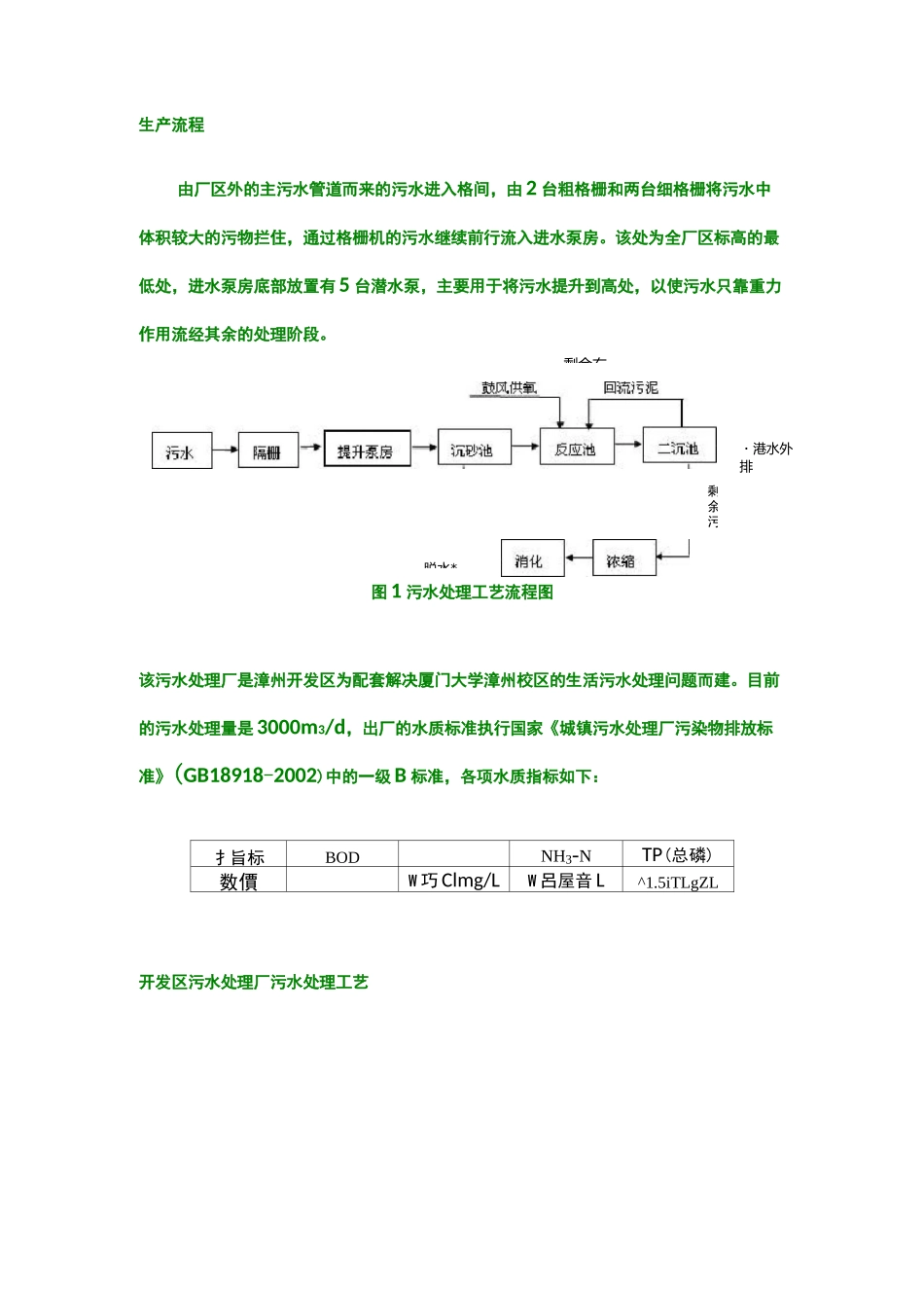

剩余污生产流程由厂区外的主污水管道而来的污水进入格间，由 2 台粗格栅和两台细格栅将污水中体积较大的污物拦住，通过格栅机的污水继续前行流入进水泵房。该处为全厂区标高的最低处，进水泵房底部放置有 5 台潜水泵，主要用于将污水提升到高处，以使污水只靠重力作用流经其余的处理阶段。图 1 污水处理工艺流程图该污水处理厂是漳州开发区为配套解决厦门大学漳州校区的生活污水处理问题而建。目前的污水处理量是 3000m3/d，出厂的水质标准执行国家《城镇污水处理厂污染物排放标准》(GB18918-2002)中的一级 B 标准，各项水质指标如下：扌旨标BODNH3-NTP(总磷)数價W 巧 Clmg/LW 呂屋音 L^1.5iTLgZL开发区污水处理厂污水处理工艺剩余右・港水外排脱水*污水厌弹 ——呷池—好氣池 I 斜醴 1 污泥回流泵|沉淀池-——出污泥开发区污水处理厂以处理生活污水为主，主要服务对象为校区、招商局开发区二区居民及部分商业街区。因此，亥污水处理厂的污水处理工艺采用技术比较成熟的“A2/0”工艺，即“厌氧+缺氧+好氧”。污水处理工艺流程图见图 1图 1 污水处理流程图工艺流程简介(―)格栅共有三道格栅，第一道为人工格栅，进行初步除渣。然后经链条驱动式粗格栅，主要对污水预处理，呆护设备。第三道为梯级式细格栅。图 2 格栅图 3 栅渣（二）提升泵房在提升泵房中，提升泵将污水提升进入下级处理构筑物。使整个工艺保持自流。经过提升的出水流量达到 173.0m3/h。图 4 污水提升泵房（三）砂水分离池砂水分离池即沉砂池。在此过程中靠重力沉降作用污水中的泥砂大量去除。（四）水解酸化池水解酸化池即厌氧池。大分子有机物在此分解成更易降解的小分子有机物，提高污水的可生化性能，同时污水的 pH 值下降。（五）生化池（A2/0 工艺）生化池分三部分，即 A2/0 工艺的三阶段，厌氧池、缺氧池和好氧池。厌氧池：利用水解酸化作用处理污水；缺氧池（也叫兼性厌氧池）：开始曝气，生成碱性厌氧细菌;好氧池：充分进行曝气，降低污染物。A2/O 工艺具有较好的脱氮除磷效果，且污泥沉降性好。图 5 厌氧池图 6 缺氧池图 7 生化池出水（六）二沉池使用的是中央进水的辐流式沉淀池，其转速设定为 20min/r。这是因为转速过快会使底物搅起，过慢效果又不明显，所以选择适中的转速。在二沉池中，污水从中心管流入池中，絮体向下沉降，上层为清液，澄清水从四周出水堰流出。8S^-p)8U图 9 污泥浓缩池（八）污泥脱水污泥的脱水分两步...
