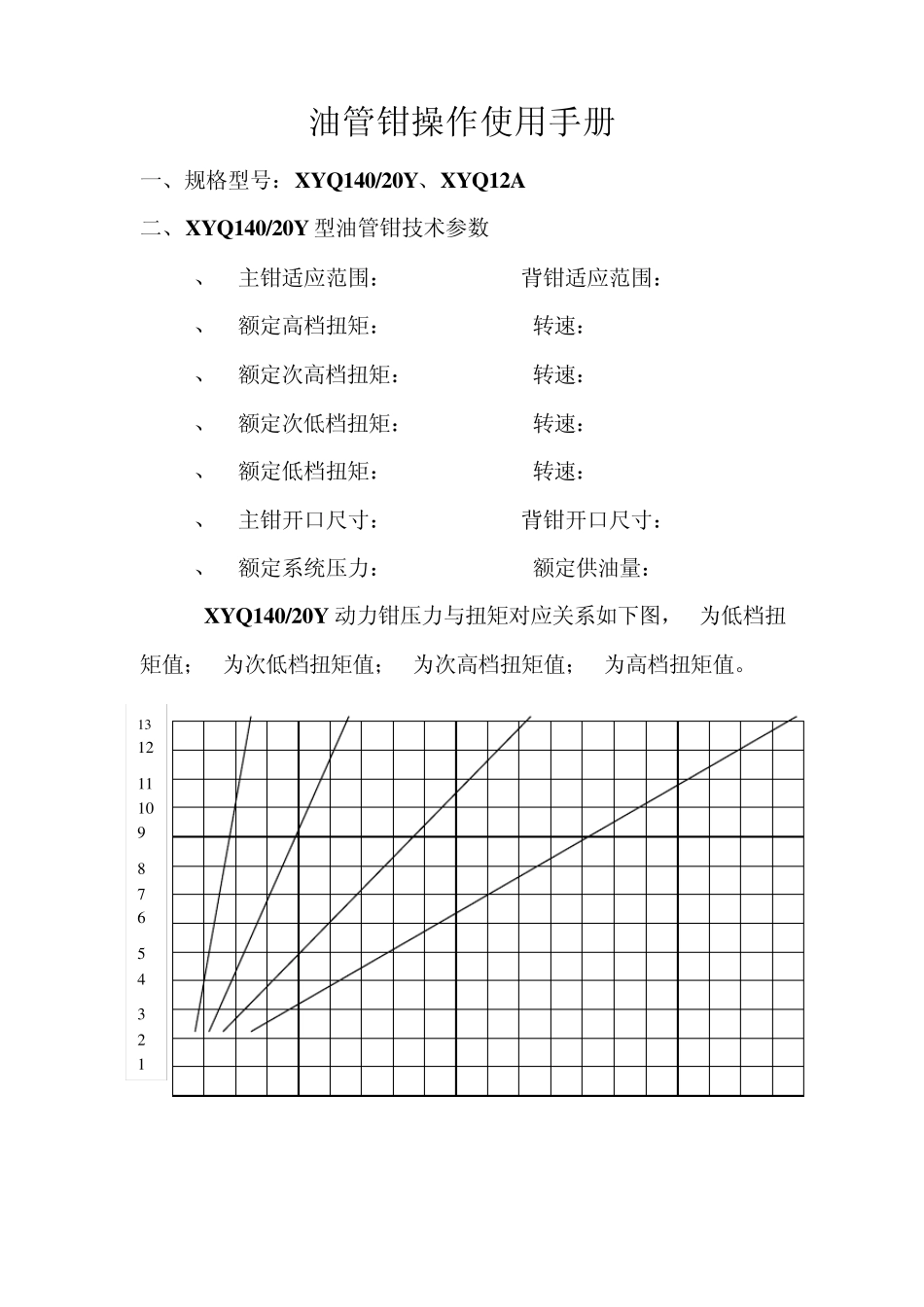

油管钳操作使用手册 一、规格型号:XYQ140/20Y、XYQ12A 二、XYQ140/20Y型油管钳技术参数 A、 主钳适应范围:73-140mm 背钳适应范围:73-156mm B、 额定高档扭矩:2.3KN/m 转速:76r/min C、 额定次高档扭矩:5.5KN/m 转速:51r/min D、 额定次低档扭矩:11.4KN/m 转速:20r/min E、 额定低档扭矩:20KN/m 转速:8.7r/min F、 主钳开口尺寸:150mm 背钳开口尺寸:160mm G、 额定系统压力:13MPa 额定供油量:120L/min XYQ140/20Y 动力钳压力与扭矩对应关系如下图,A为低档扭矩值;B为次低档扭矩值;C为次高档扭矩值;D为高档扭矩值。 Mpa D C B A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 KN.m 1 3 1 2 1 1 1 0 9 8 7 6 5 4 3 2 1 三、XYQ12A 型油管钳技术参数 A、主钳适应范围:73-140mm B、额定高档扭矩:2.6KN/m 转速:72r/min C、额定次高档扭矩:4.2KN/m 转速:42r/min D、额定次低档扭矩:7.8KN/m 转速:24r/min E、额定低档扭矩:12KN/m 转速:14r/min F、主钳开口尺寸:150mm 背钳开口尺寸:160mm G、额定系统压力:12MPa 额定供油量:120L/min XYQ12A动力钳压力与扭矩对应关系如下图,A为低档扭矩值;B为次低档扭矩值;C为次高档扭矩值;D为高档扭矩值。 Mpa D C B A 1 2 3 4 5 6 7 8 9 10 11 12 KN.m 1 2 1 1 1 0 9 8 7 6 5 4 3 2 1 四、使用原理: 利用液压动力站提供液压动力,是由主钳和液压背钳配套形成组合钳。操纵主钳上的手动换向阀,背钳即同步夹紧、同步松开管柱,进行上卸扣动作。 背钳油缸通过两只快速接头与主钳马达相并联,手动换向阀联动控制主钳油马达及背钳。主钳马达通过传动轮系带动钳头转动,背钳油缸的齿条通过一双联齿轮带动背钳颚板架转动一定角度。由于背钳传动阻力比主钳传动阻力小很多,在联动操作时总是背钳先于主钳卡紧和松开管柱。能进行¢73-140mm管径的油套管及钻杆的上卸扣工作。 五、设备结构: 该设备主要由传动系统、钳头总成(包括主钳和背钳)、液压系统三部分组成。 六、安装方法: 1 、悬吊 油管钳在吊上钻台后,摆放在钻台外支梁一侧(一般井队安装钻杆钳处),使用Φ 12mm以上的钢丝绳将油管钳吊筒悬吊于井架上,油管钳在自由悬吊状态下,钳头中心离井口约 0.5M,悬吊高度应略高于油管吊卡高度,以背钳恰好卡住油管接箍为宜。 2 、调平 调整悬...
