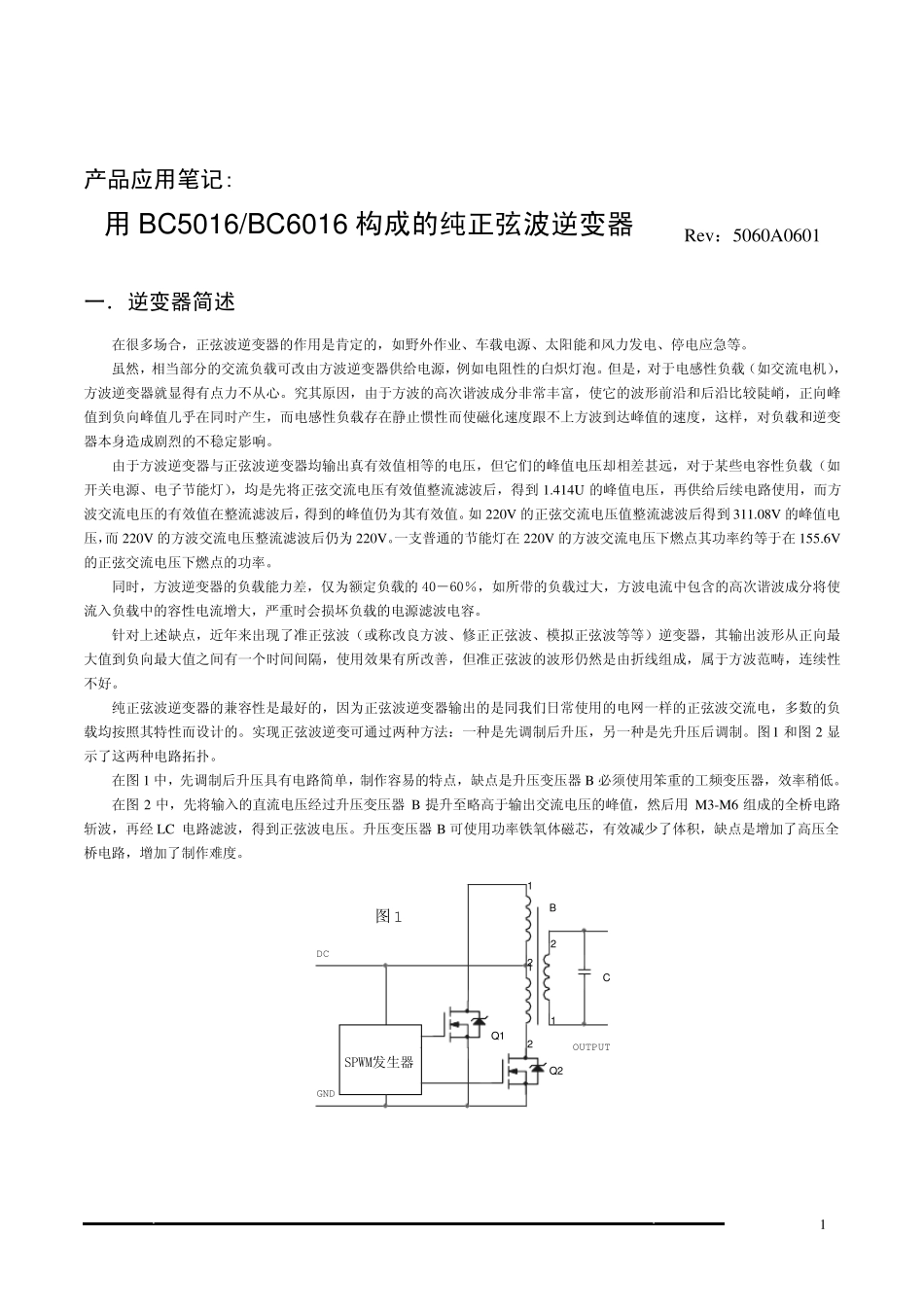

用BC5016BC6016构成的纯正弦波逆变_第1页
1/11
用BC5016BC6016构成的纯正弦波逆变_第2页
2/11

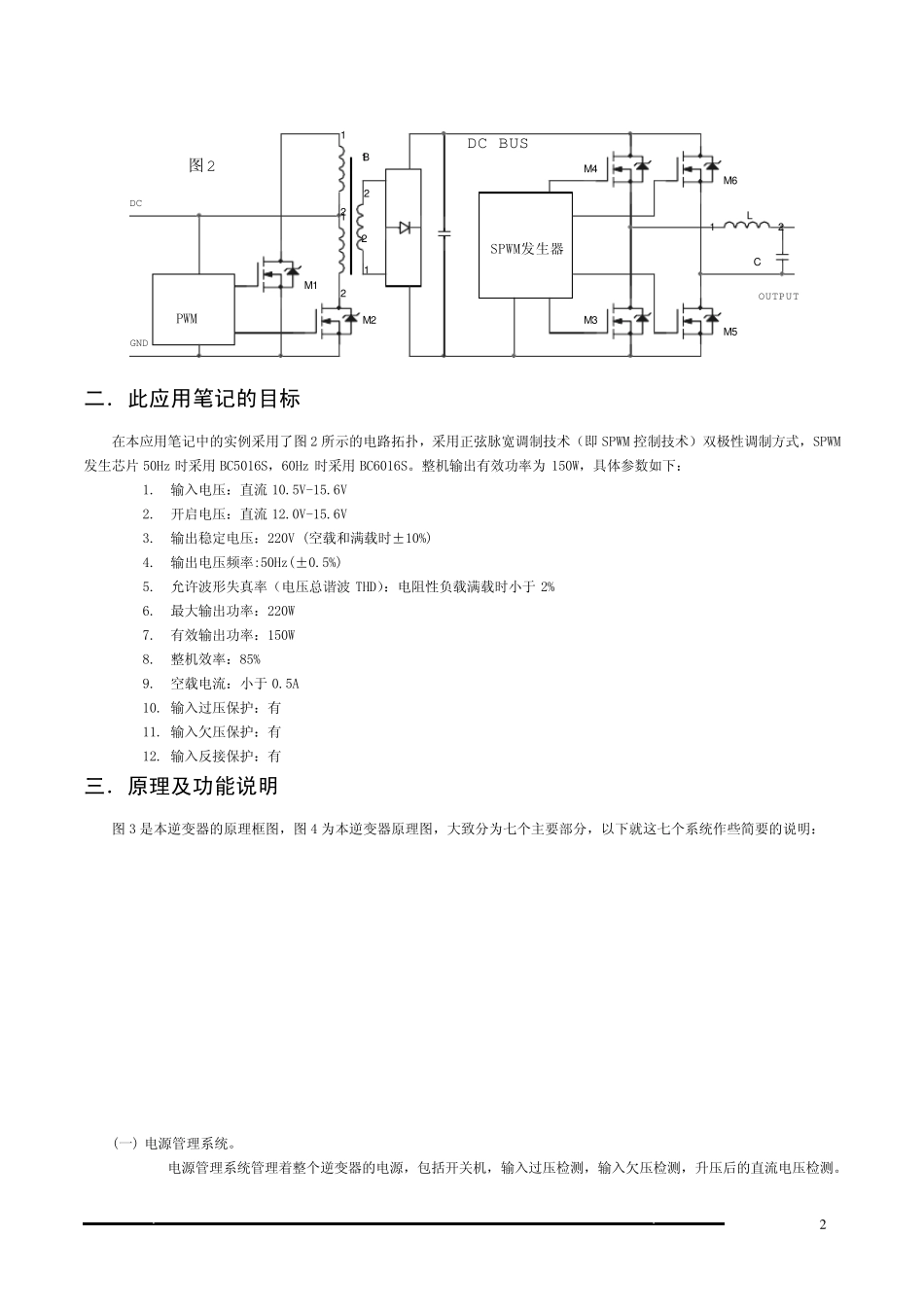

用BC5016BC6016构成的纯正弦波逆变_第3页
3/11
1 产品应用笔记: 用BC5016/BC6016 构成的纯正弦波逆变器 Rev:5060A0601 一.逆变器简述 在很多场合,正弦波逆变器的作用是肯定的,如野外作业、车载电源、太阳能和风力发电、停电应急等。 虽然,相当部分的交流负载可改由方波逆变器供给电源,例如电阻性的白炽灯泡。但是,对于电感性负载(如交流电机),方波逆变器就显得有点力不从心。究其原因,由于方波的高次谐波成分非常丰富,使它的波形前沿和后沿比较陡峭,正向峰值到负向峰值几乎在同时产生,而电感性负载存在静止惯性而使磁化速度跟不上方波到达峰值的速度,这样,对负载和逆变器本身造成剧烈的不稳定影响。 由于方波逆变器与正弦波逆变器均输出真有效值相等的电压,但它们的峰值电压却相差甚远,对于某些电容性负载(如开关电源、电子节能灯),均是先将正弦交流电压有效值整流滤波后,得到 1.414U 的峰值电压,再供给后续电路使用,而方波交流电压的有效值在整流滤波后,得到的峰值仍为其有效值。如220V 的正弦交流电压值整流滤波后得到 311.08V 的峰值电压,而 220V 的方波交流电压整流滤波后仍为 220V。一支普通的节能灯在220V 的方波交流电压下燃点其功率约等于在155.6V的正弦交流电压下燃点的功率。 同时,方波逆变器的负载能力差,仅为额定负载的40-60%,如所带的负载过大,方波电流中包含的高次谐波成分将使流入负载中的容性电流增大,严重时会损坏负载的电源滤波电容。 针对上述缺点,近年来出现了准正弦波(或称改良方波、修正正弦波、模拟正弦波等等)逆变器,其输出波形从正向最大值到负向最大值之间有一个时间间隔,使用效果有所改善,但准正弦波的波形仍然是由折线组成,属于方波范畴,连续性不好。 纯正弦波逆变器的兼容性是最好的,因为正弦波逆变器输出的是同我们日常使用的电网一样的正弦波交流电,多数的负载均按照其特性而设计的。实现正弦波逆变可通过两种方法:一种是先调制后升压,另一种是先升压后调制。图1 和图 2 显示了这两种电路拓扑。 在图 1 中,先调制后升压具有电路简单,制作容易的特点,缺点是升压变压器B 必须使用笨重的工频变压器,效率稍低。 在图 2 中,先将输入的直流电压经过升压变压器B 提升至略高于输出交流电压的峰值,然后用M3-M6 组成的全桥电路斩波,再经 LC 电路滤波,得到正弦波电压。升压变压器B 可使用功率铁氧体磁芯,有效减少了体积,缺点是增加了高压全桥电路,增加了制作难度。 SPWM发生...
