用Tracepro模拟出的白光步骤

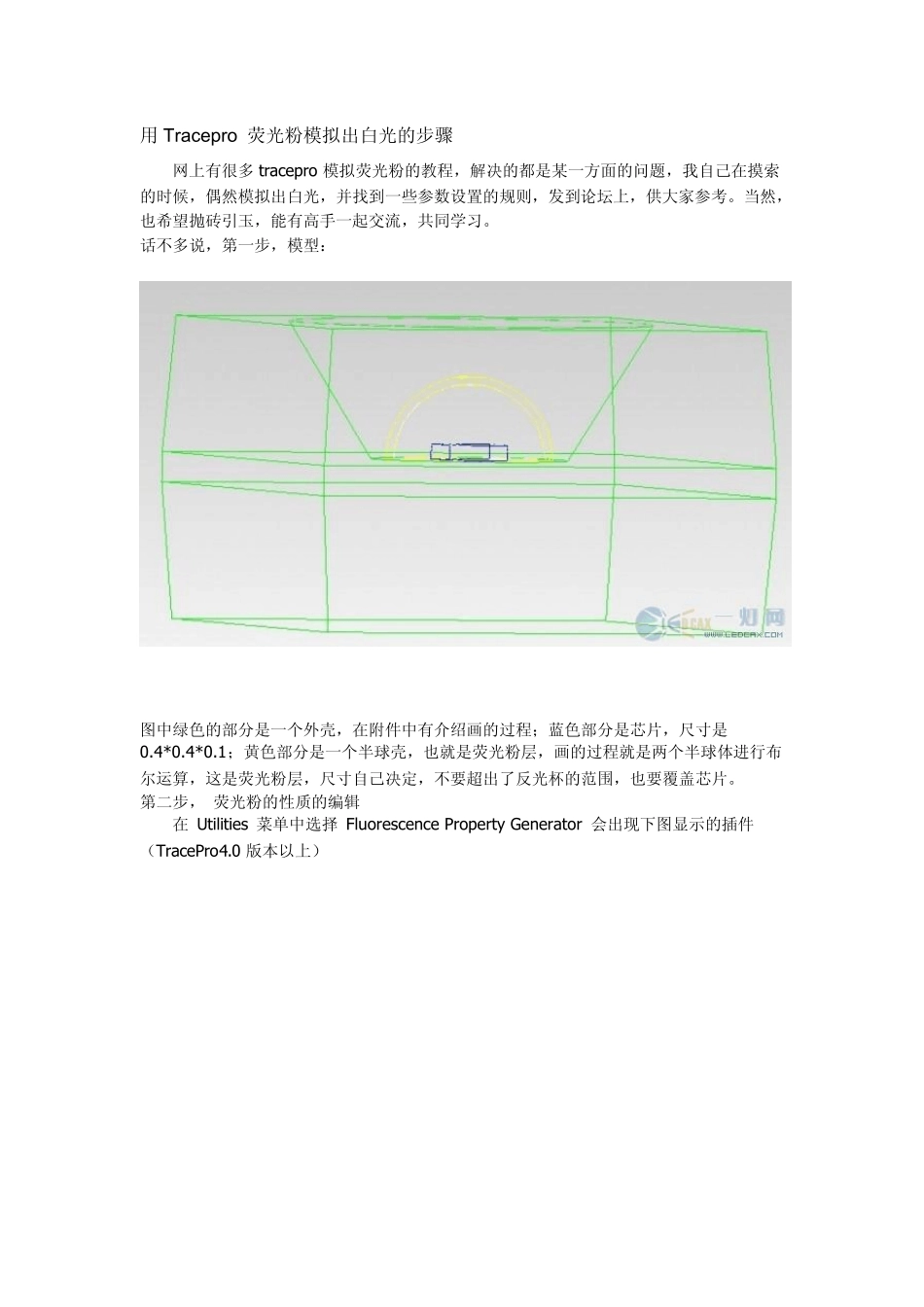

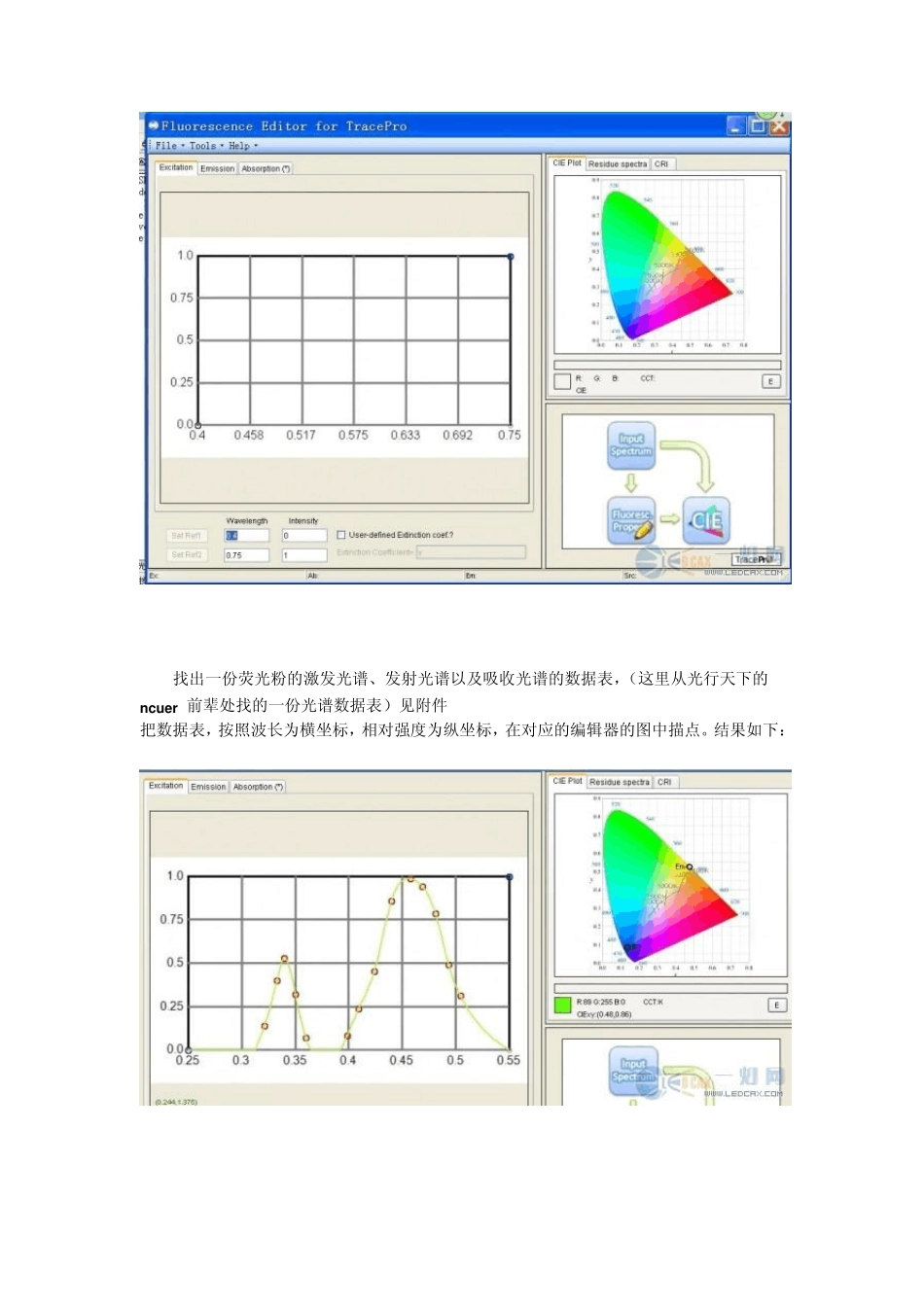

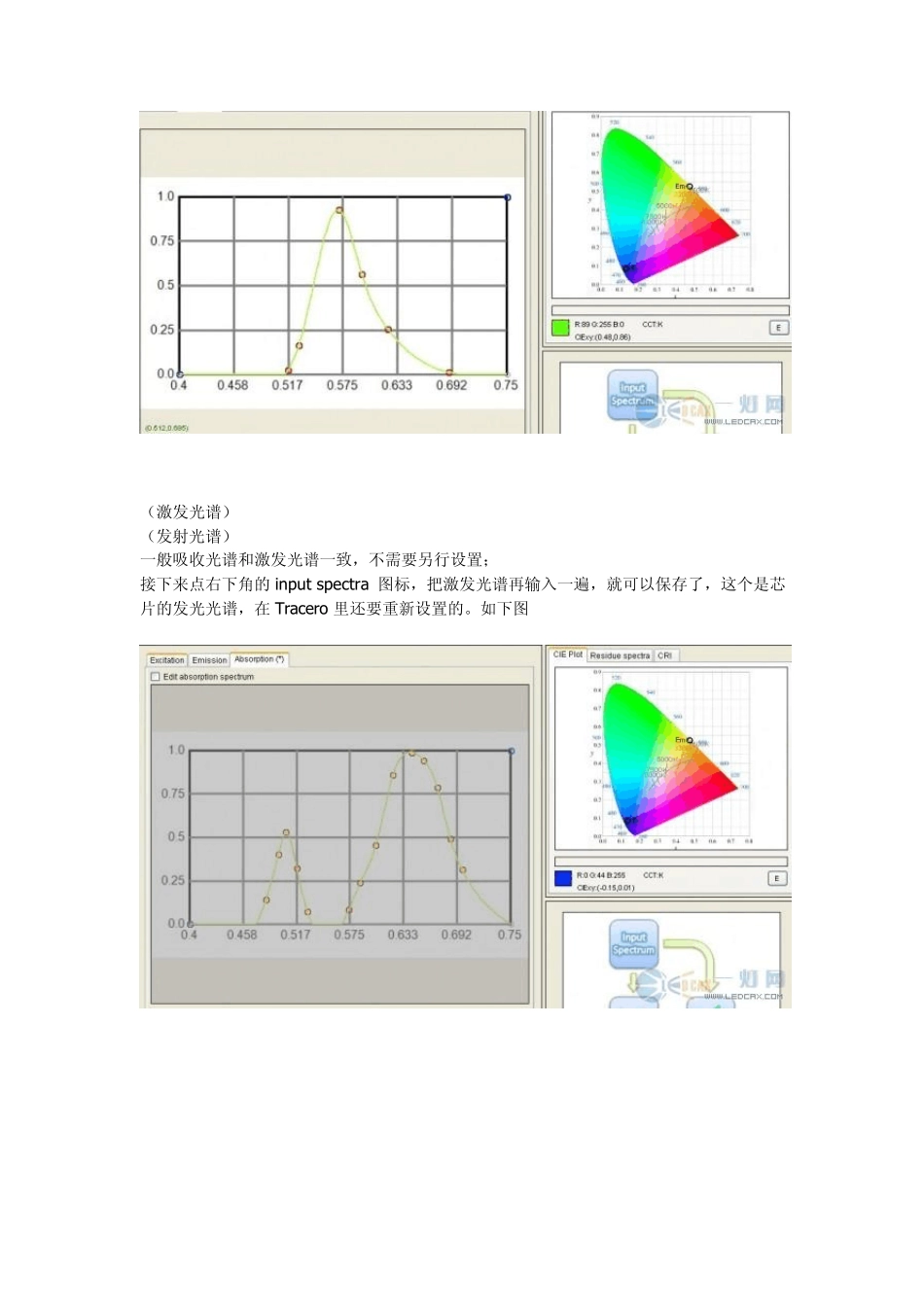

用Tracepro 荧光粉模拟出白光的步骤 网上有很多tracepro 模拟荧光粉的教程，解决的都是某一方面的问题，我自己在摸索的时候，偶然模拟出白光，并找到一些参数设置的规则，发到论坛上，供大家参考。当然，也希望抛砖引玉，能有高手一起交流，共同学习。 话不多说，第一步，模型： 图中绿色的部分是一个外壳，在附件中有介绍画的过程；蓝色部分是芯片，尺寸是0.4*0.4*0.1；黄色部分是一个半球壳，也就是荧光粉层，画的过程就是两个半球体进行布尔运算，这是荧光粉层，尺寸自己决定，不要超出了反光杯的范围，也要覆盖芯片。 第二步， 荧光粉的性质的编辑 在 Utilities 菜单中选择 Fluorescence Property Generator 会出现下图显示的插件（TracePro4.0 版本以上） 找出一份荧光粉的激发光谱、发射光谱以及吸收光谱的数据表，（这里从光行天下的ncu er 前辈处找的一份光谱数据表）见附件 把数据表，按照波长为横坐标，相对强度为纵坐标，在对应的编辑器的图中描点。结果如下： （激发光谱） （发射光谱） 一般吸收光谱和激发光谱一致，不需要另行设置； 接下来点右下角的inpu t spectra 图标，把激发光谱再输入一遍，就可以保存了，这个是芯片的发光光谱，在Tracero 里还要重新设置的。如下图 （吸收光谱） （input spectra） 然后就可以在 File 里选择 Export to Tracepro(建议先保存，一般要导入两遍，省得再画一次) 照着这个填就好，到这里荧光粉性质的编辑就好了。 第三步，设置芯片的发光属性。在芯片模型的上表面，点击右键，选择表面光源，按下图设置： 至于波长部分，输入0.45、0.455、0.46、0.465、0.47，并在权重中分别改成 0.5、0.75、1、0.75、0.5 这就代表，芯片的发射光谱为以 0.46um 为峰值，半波峰宽为 20nm 的蓝光谱。当然如果电脑强大的话，总光线数可以增加，波长可以再细分。（虽然这里只有 500 条光线，但是由于有荧光粉，总共会模拟 1W 条，20 倍）。 第四步 设置荧光粉属性 在半球壳模型上点击右键，属性，找到荧光一栏，按下图设置 波长部分，0-0.54 波段数为0， 0.54-0.56 波段数为 5， 0.56-0.59 波段数为20， 0.59到无穷波段数为0； 这个设置的意义在于，软件会模拟几个波长的激发光，因此，黄光的光谱为0.56-0.59um,因此主要的波段数在这个区间，而0.54-0.56 是一个近黄光也会存在。其他区域就没有激发光，如果设置了反而影响结果。 第五步，开始模拟 ...
