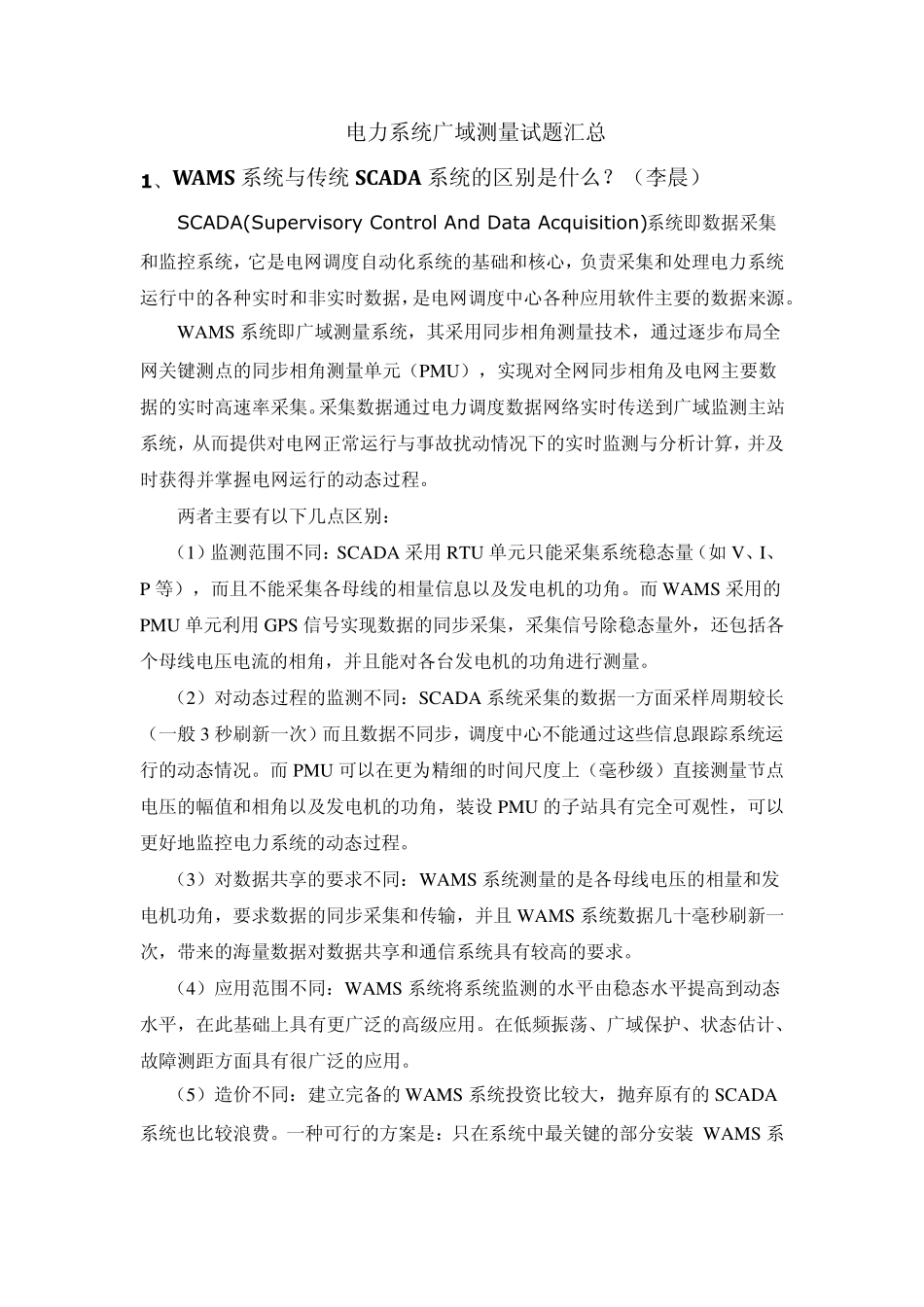

电力系统广域测量试题汇总 1 、 W AMS 系统与传统SCADA 系统的区别是什么？（李晨） SCADA(Supervisory Control And Data Acquisition)系统即数据采集和监控系统，它是电网调度自动化系统的基础和核心，负责采集和处理电力系统运行中的各种实时和非实时数据，是电网调度中心各种应用软件主要的数据来源。 W AMS 系统即广域测量系统，其采用同步相角测量技术，通过逐步布局全网关键测点的同步相角测量单元（PMU），实现对全网同步相角及电网主要数据的实时高速率采集。采集数据通过电力调度数据网络实时传送到广域监测主站系统，从而提供对电网正常运行与事故扰动情况下的实时监测与分析计算，并及时获得并掌握电网运行的动态过程。 两者主要有以下几点区别： （1）监测范围不同：SCADA 采用 RTU 单元只能采集系统稳态量（如 V、I、P 等），而且不能采集各母线的相量信息以及发电机的功角。而 W AMS 采用的PMU 单元利用 GPS 信号实现数据的同步采集，采集信号除稳态量外，还包括各个母线电压电流的相角，并且能对各台发电机的功角进行测量。 （2）对动态过程的监测不同：SCADA 系统采集的数据一方面采样周期较长（一般 3 秒刷新一次）而且数据不同步，调度中心不能通过这些信息跟踪系统运行的动态情况。而 PMU 可以在更为精细的时间尺度上（毫秒级）直接测量节点电压的幅值和相角以及发电机的功角，装设 PMU 的子站具有完全可观性，可以更好地监控电力系统的动态过程。 （3）对数据共享的要求不同：W AMS 系统测量的是各母线电压的相量和发电机功角，要求数据的同步采集和传输，并且 W AMS 系统数据几十毫秒刷新一次，带来的海量数据对数据共享和通信系统具有较高的要求。 （4）应用范围不同：W AMS 系统将系统监测的水平由稳态水平提高到动态水平，在此基础上具有更广泛的高级应用。在低频振荡、广域保护、状态估计、故障测距方面具有很广泛的应用。 （5）造价不同：建立完备的 W AMS 系统投资比较大，抛弃原有的 SCADA系统也比较浪费。一种可行的方案是：只在系统中最关键的部分安装 W AMS 系统，以精细的 W AMS 量测数据对这部分系统进行精确监控，并利用这些精细数据来提高系统其它部分SCADA 数据的精度。 2、 系统数据传输、检错和纠错方式分别有哪几种？（龙波） 数据交换方式：系统数据传输方式主要有 CDT（循环传送）和 polling（询问应答式）两种。CDT 技术要求本规约采用...
