电子调谐器工作原理VIP专享

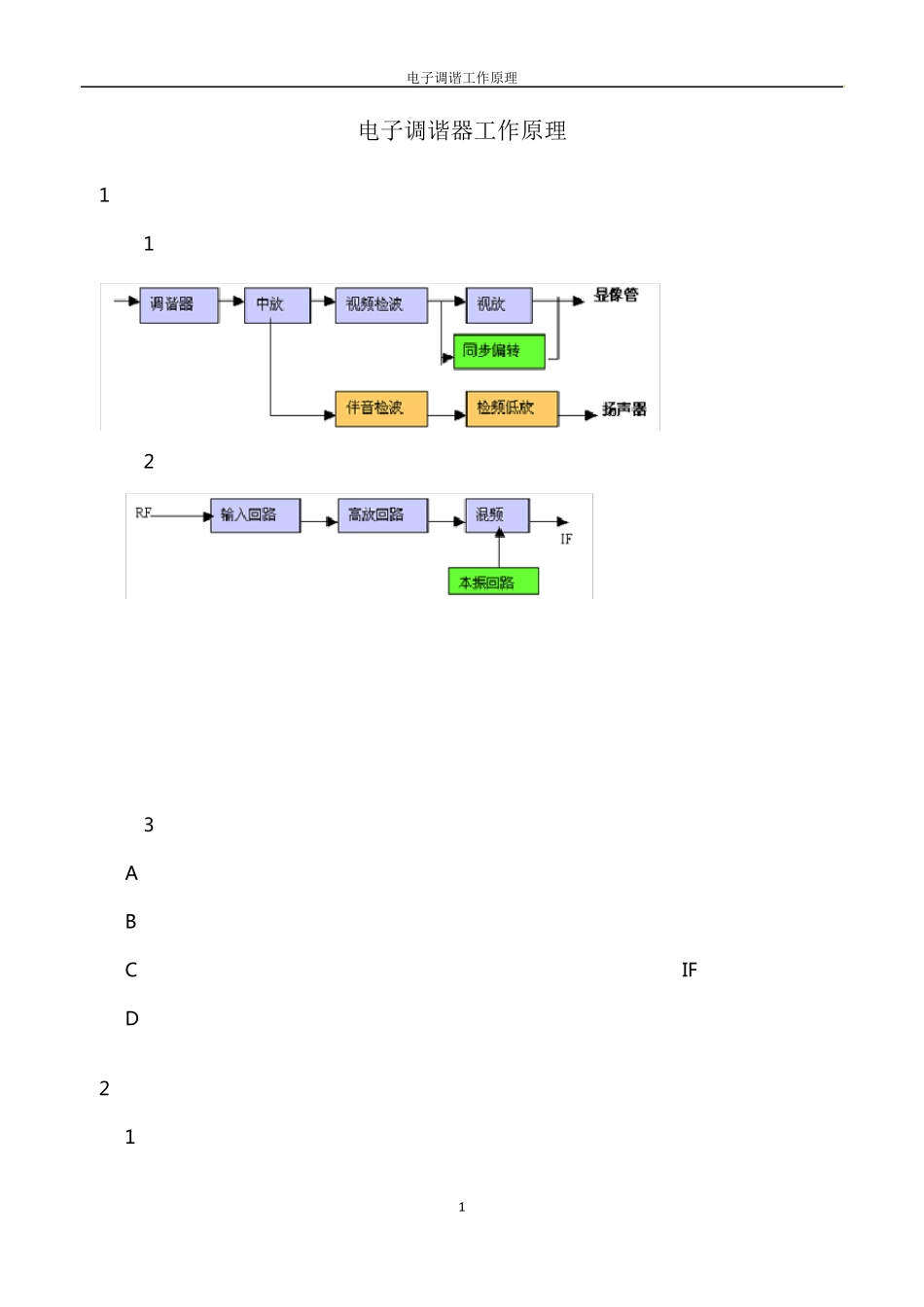

电子调谐工作原理 1 电子调谐器工作原理 1．电子调谐器的作用 （1）彩色电视机的基本组成 （2）电子调谐器的基本组成 电子调谐器主要是由输入回路、高放回路、混频、本振回路组成。其工作过程为：输入端把来自不同频道的全电视信号经切换之后，选出希望的信号，送入高放回路进行放大，然后在混频单元与来自本振回路的本振信号相混合，从而差出一个固定的全电视中频信号送给电视机或其它视频转换设备进行信号处理。 （3）电子调谐器在彩电上的作用： A．选择并转换频道 B．放大由天线接收的微弱全电视信号 C．把来自不同频道全电视信号换成一个固定频率的全电视中频信号IF D．滤除来自空间的多种电磁波干扰和抑制本振辐射 2．电子调谐器的种类： 1、模拟电子调谐器 电子调谐工作原理 2 (1)电压合成电子调谐器：电路采用变容二极管，调节方便，线路简单，U/V 一体化，可抑制邻频道干扰，改善交扰调制特性等，为国际标准外形。主要用于 CRT 彩电。 (2) 频率合成电子调谐器：产品采用 4.0MHz晶振，选台为 PLL 方式，性能可靠，为国际标准外形。主要用于 CRT 彩电。 2、多媒体电子调谐器 产品采用 4.0MHZ 晶振，选台为 PLL 方式，音视频输出功能，目前有飞利浦 MK3、MK2 及上海 ALPS 等外形。主要用于 LCD 彩电、DVD 刻录机、电脑板卡。 3、数字电子调谐器 未来市场的主流，目前最流行的为欧洲 DVB 标准，美国 ATSC 标准次之，中国由清华大学研制开发的 DMB 标准正在研讨中。 3．电子调谐器的工作原理 （1）波段划分：甚高频 VHF（VL、VH），特高频 UHF，超高 频 SHF（卫星频道） （2）电子调谐器频道划分： 中国制式：广播电视频道：DS1（49.75MHz）～DS5（85.25MHz），DS6（168.25MHz）～DS12（216.25MHz），DS13（471.25MHz）～DS57（863.25MHz），共 57 个频道。 电缆电视频道：除广播电视 57 个频道外，还有 Z1（112.25MHz）～Z7（160.25MHz），Z8（224.25MHz）～Z38（464.25MHz）。 （3）电子调谐器的工作原理 A．电子调谐器是根据变容二极管的特性来实现调谐的，在变容二极管上加反向偏置电压，其结电容随反向偏置电压的大小而变化。 如：BB148 1V 时，电容为 39.22PF；25V 时，电容为 2.73PF；变容比 K＝C1/ C25 ＝14.4；BB149 1V 时，电容为 18.7PF； 25V 时，电容为 2.73PF；变容比 K＝C1/ C25 ＝电子调谐工作原理 3 8.7 B．电子调谐器划分为三个波段：...
