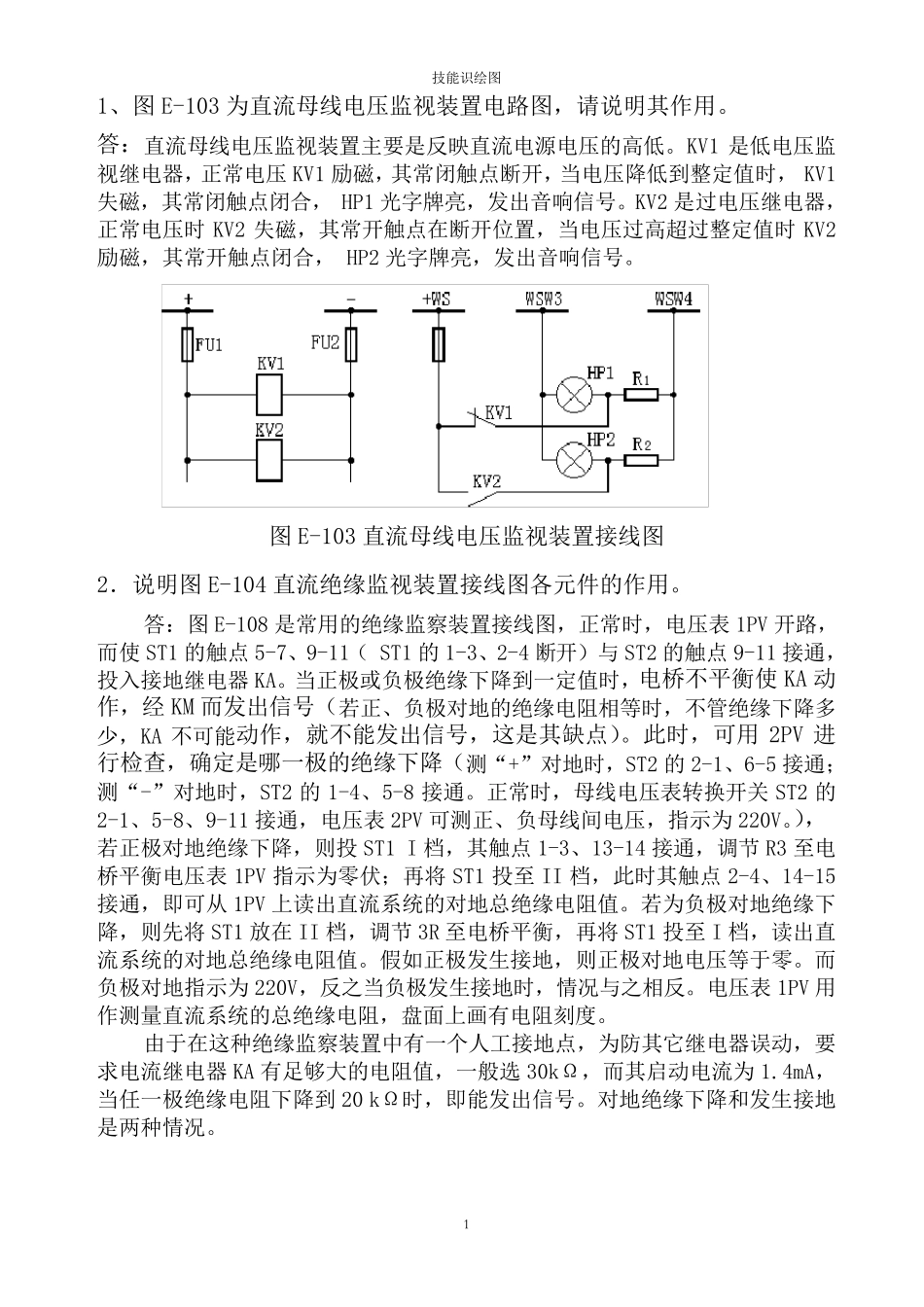

技 能 识 绘 图 1 1、 图 E-103 为 直 流 母 线 电 压 监 视 装 置 电 路 图 ， 请 说 明 其 作 用 。 答 ： 直 流 母 线 电 压 监 视 装 置 主 要 是 反 映 直 流 电 源 电 压 的 高 低 。 KV1 是 低 电 压 监视 继 电 器 ， 正 常 电 压 KV1 励 磁 ， 其 常 闭 触 点 断 开 ， 当 电 压 降 低 到 整 定 值 时 ， KV1失 磁 ， 其 常 闭 触 点 闭 合 ， HP1 光 字 牌 亮 ， 发 出 音 响 信 号 。 KV2 是 过 电 压 继 电 器 ，正 常 电 压 时KV2 失 磁 ， 其 常 开 触 点 在 断 开 位 置 ， 当 电 压 过 高 超 过 整 定 值 时KV2励 磁 ， 其 常 开 触 点 闭 合 ， HP2 光 字 牌 亮 ， 发 出 音 响 信 号 。 图 E-103 直 流 母 线 电 压 监 视 装 置 接 线 图 2． 说 明 图 E-104 直 流 绝 缘 监 视 装 置 接 线 图 各 元 件 的 作 用 。 答 ： 图 E-108 是 常 用 的 绝 缘 监 察 装 置 接 线 图 ， 正 常 时 ， 电 压 表 1PV 开 路 ，而 使 ST1 的 触 点 5-7、 9-11（ ST1 的 1-3、 2-4 断 开 ） 与 ST2 的 触 点 9-11 接 通 ，投 入 接 地 继 电 器 KA。 当 正 极 或 负 极 绝 缘 下 降 到 一 定 值 时 ， 电 桥 不 平 衡 使 KA 动作 ， 经 KM 而 发 出 信 号 （ 若 正 、 负 极 对 地 的 绝 缘 电 阻 相 等 时 ， 不 管 绝 缘 下 降 多少 ， KA 不 可 能 动 作 ， 就 不 能 发 出 信 号 ， 这 是 其 缺 点 ）。 此 时 ， 可 用2PV 进行 检 查 ， 确 定 是 哪 一 极 的 绝 缘 下 降 （ 测 “ +” 对 地 时 ， ST2 的 2-1、 6-5 接 通 ；测 “ -” 对 地 时 ， ST2 的 1-4、 5-8 接 通 。 正 常 时 ， 母 线 电 压 表 转 换 开 关ST2 的2-1、 5-8、 9-11 接 通 ， 电 压 表 2PV 可 测 正 、 负 母 线 间 电 压 ， 指 示为 220V。）， 若 正 极 对 地 绝 缘 下 降 ， 则投 ST1 I 档， 其 触 点 1-3、 13-14 接 通 ， 调节R3 至电桥 平 衡 电 压 表...
