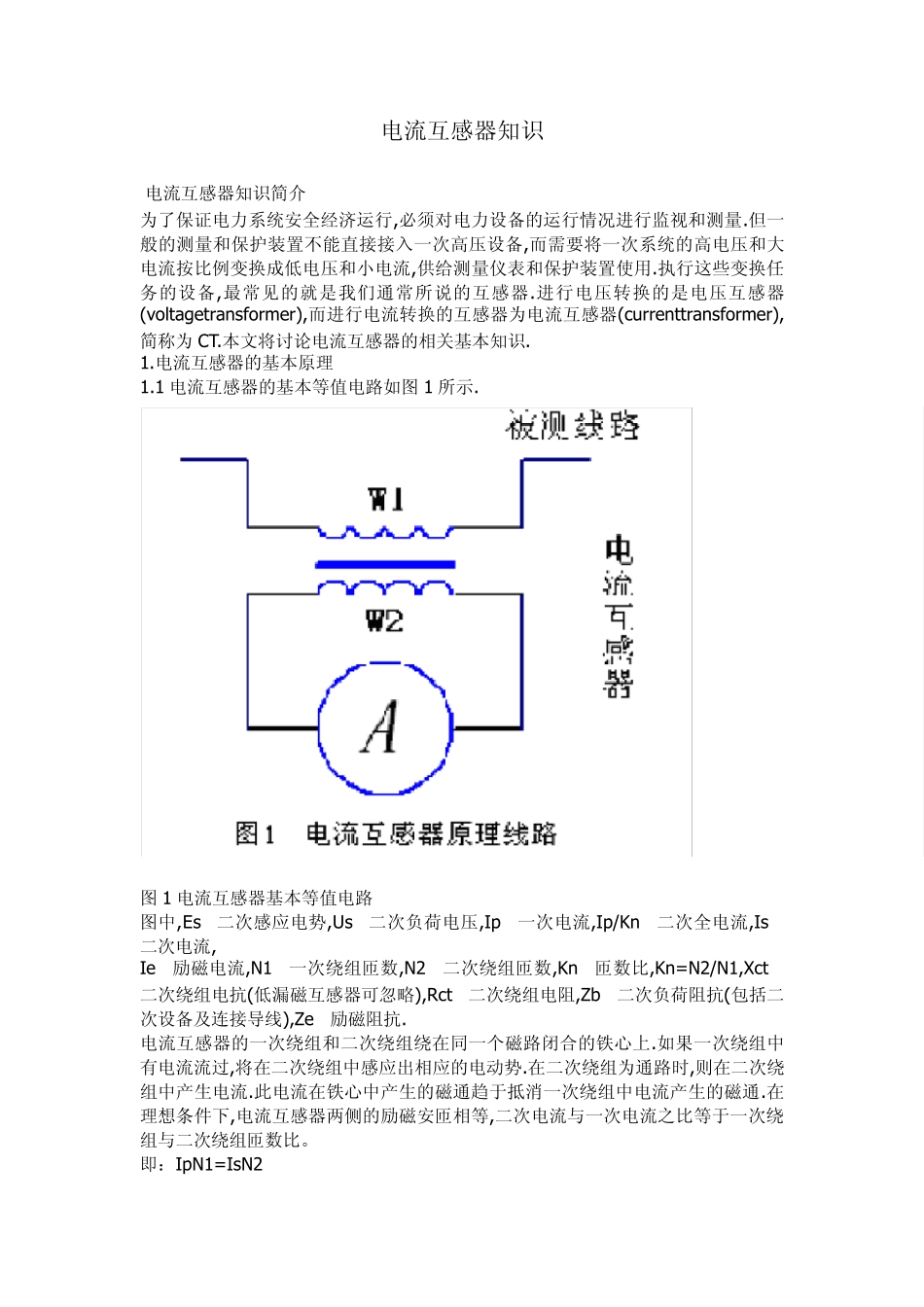

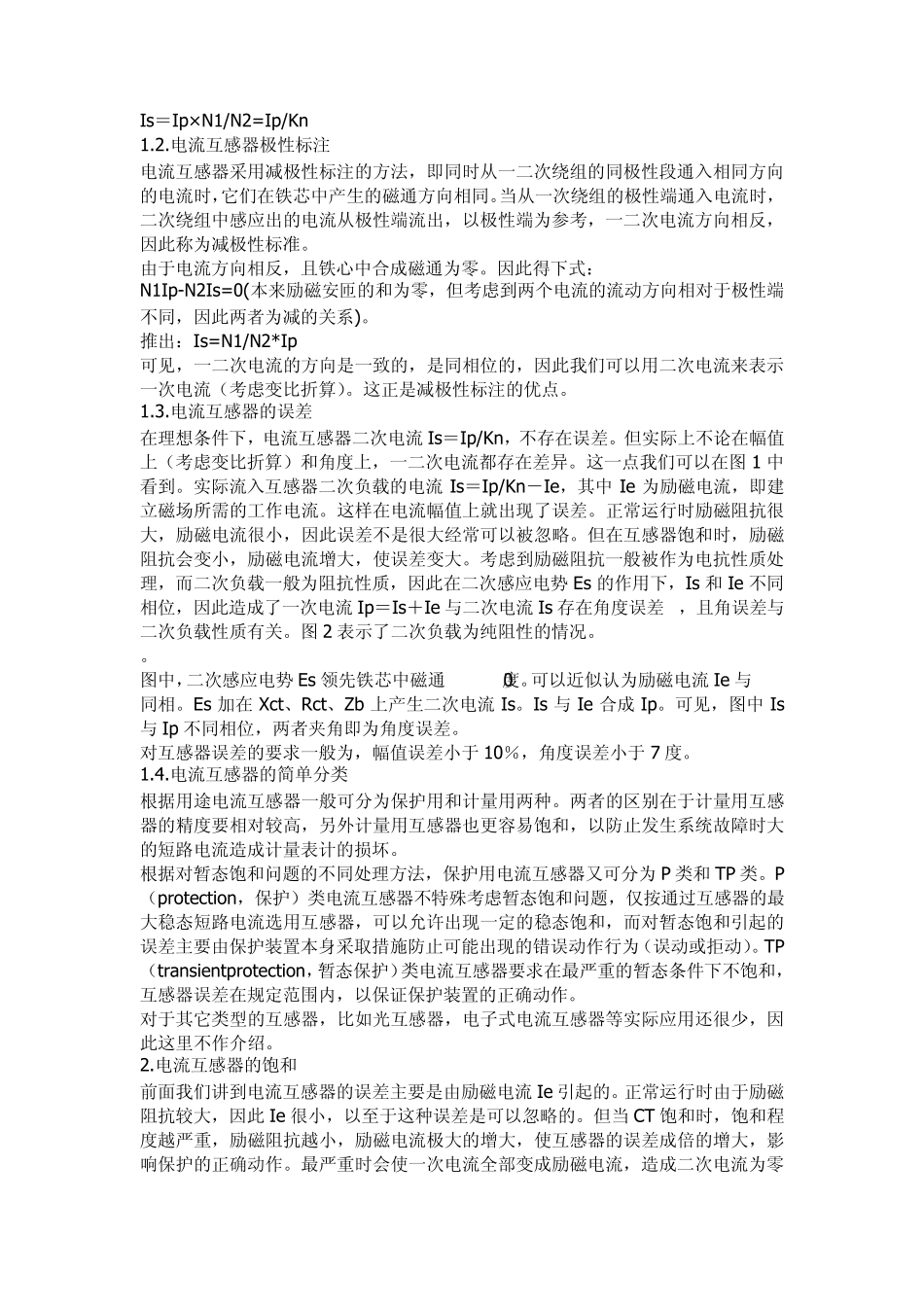

电流互感器知识 电流互感器知识简介 为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为 CT.本文将讨论电流互感器的相关基本知识. 1.电流互感器的基本原理 1.1 电流互感器的基本等值电路如图 1 所示. 图 1 电流互感器基本等值电路 图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗. 电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。 即：IpN1=IsN2 Is＝Ip× N1/N2=Ip/Kn 1.2.电流互感器极性标注 电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。 由于电流方向相反，且铁心中合成磁通为零。因此得下式： N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。 推出：Is=N1/N2*Ip 可见，一二次电流的方向是一致的，是同相位的，因此我们可以用二次电流来表示一次电流（考虑变比折算）。这正是减极性标注的优点。 1.3.电流互感器的误差 在理想条件下，电流互感器二次电流 Is＝Ip/Kn，不存在误差。但实际上不论在幅值上（考虑变比折算）和角度上，一二次电流都存在差异。这一点我们可以在图 1 中看到。实际流入互感器二次负载的电流 Is＝Ip/Kn－Ie，其中 Ie 为励磁电流，即建立磁场所需的工作电流。这样在电...
