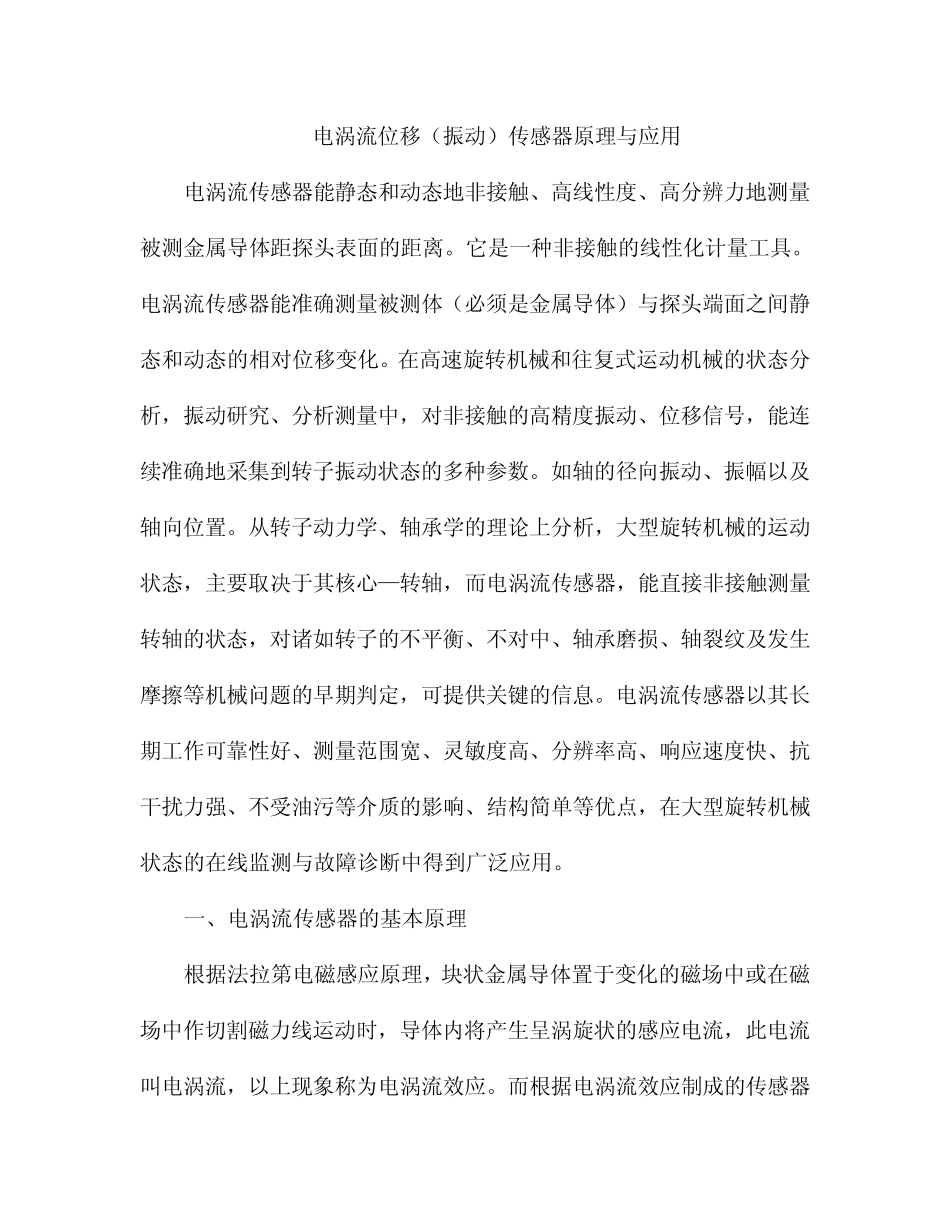

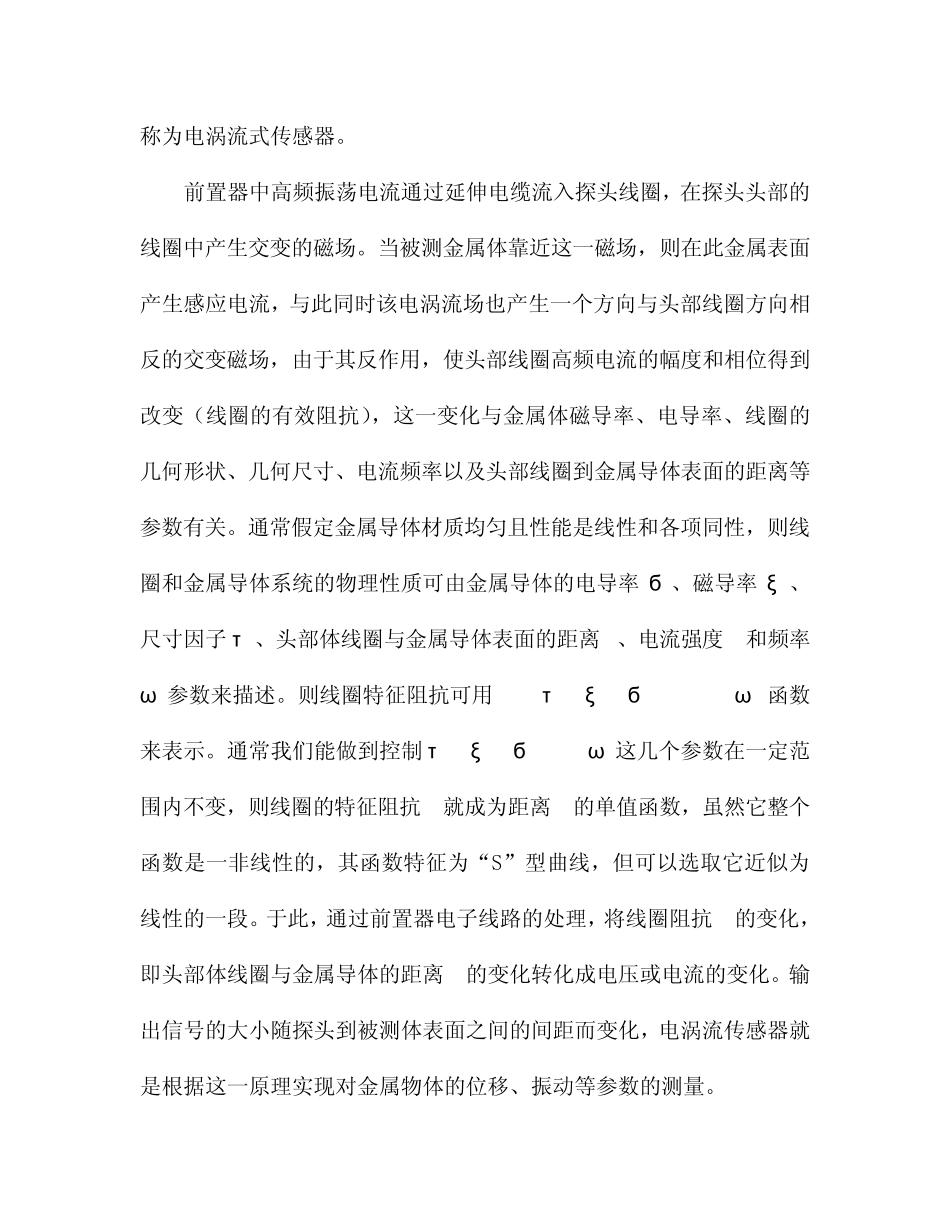

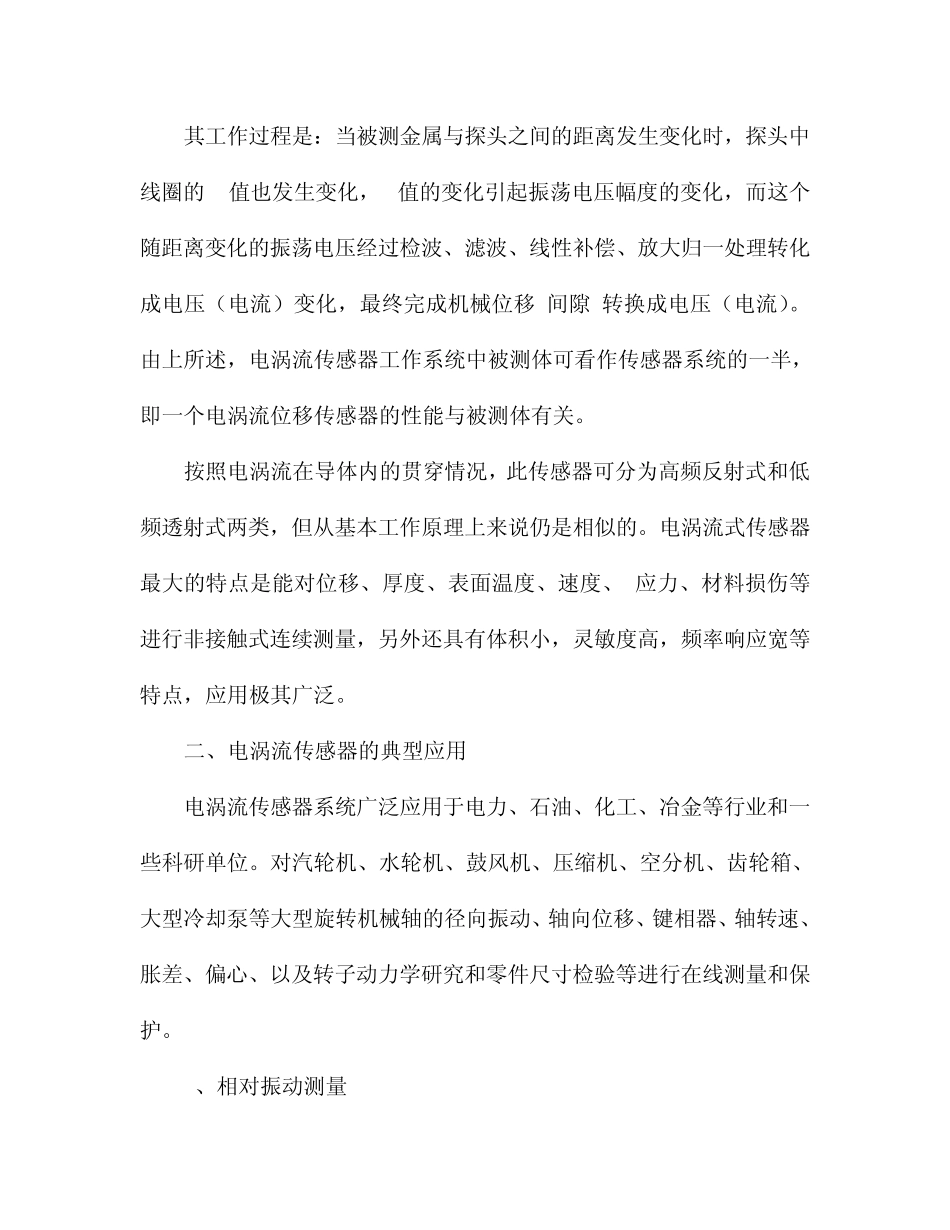

电涡流位移(振动)传感器原理与应用 电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体(必须是金属导体)与探头端面之间静态和动态的相对位移变化。在高速旋转机械和往复式运动机械的状态分析,振动研究、分析测量中,对非接触的高精度振动、位移信号,能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。从转子动力学、轴承学的理论上分析,大型旋转机械的运动状态,主要取决于其核心—转轴,而电涡流传感器,能直接非接触测量转轴的状态,对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定,可提供关键的信息。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点,在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 一、电涡流传感器的基本原理 根据法拉第电磁感应原理,块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时,导体内将产生呈涡旋状的感应电流,此电流叫电涡流,以上现象称为电涡流效应。而根据电涡流效应制成的传感器称 为 电 涡 流 式 传 感 器 。 前 置 器 中 高 频 振 荡 电 流 通 过 延 伸 电 缆 流 入 探 头 线 圈 , 在 探 头 头 部 的线 圈 中 产 生 交 变 的 磁 场 。 当 被 测 金 属 体 靠 近 这 一 磁 场 , 则 在 此 金 属 表 面产 生 感 应 电 流 , 与 此 同 时 该 电 涡 流 场 也 产 生 一 个 方 向 与 头 部 线 圈 方 向 相反 的 交 变 磁 场 , 由 于 其 反 作 用 , 使 头 部 线 圈 高 频 电 流 的 幅 度 和 相 位 得 到改 变 ( 线 圈 的 有 效 阻 抗 ), 这 一 变 化 与 金 属 体 磁 导 率 、 电 导 率 、 线 圈 的几 何 形 状 、 几 何 尺 寸 、 电 流 频 率 以 及 头 部 线 圈 到 金 属 导 体 表 面 的 距 离 等参 数 有 关 。 通 常 假 定 金 属 导 体 材 质 均 匀 且 性 能 是 线 性 和 各 项 同 性 , 则 线圈 和 金 属 导 体 系 统 的 物 理 性 质 可 由 金 属 导 体 的 电 ...
