电瓶车充电器电路图及原理

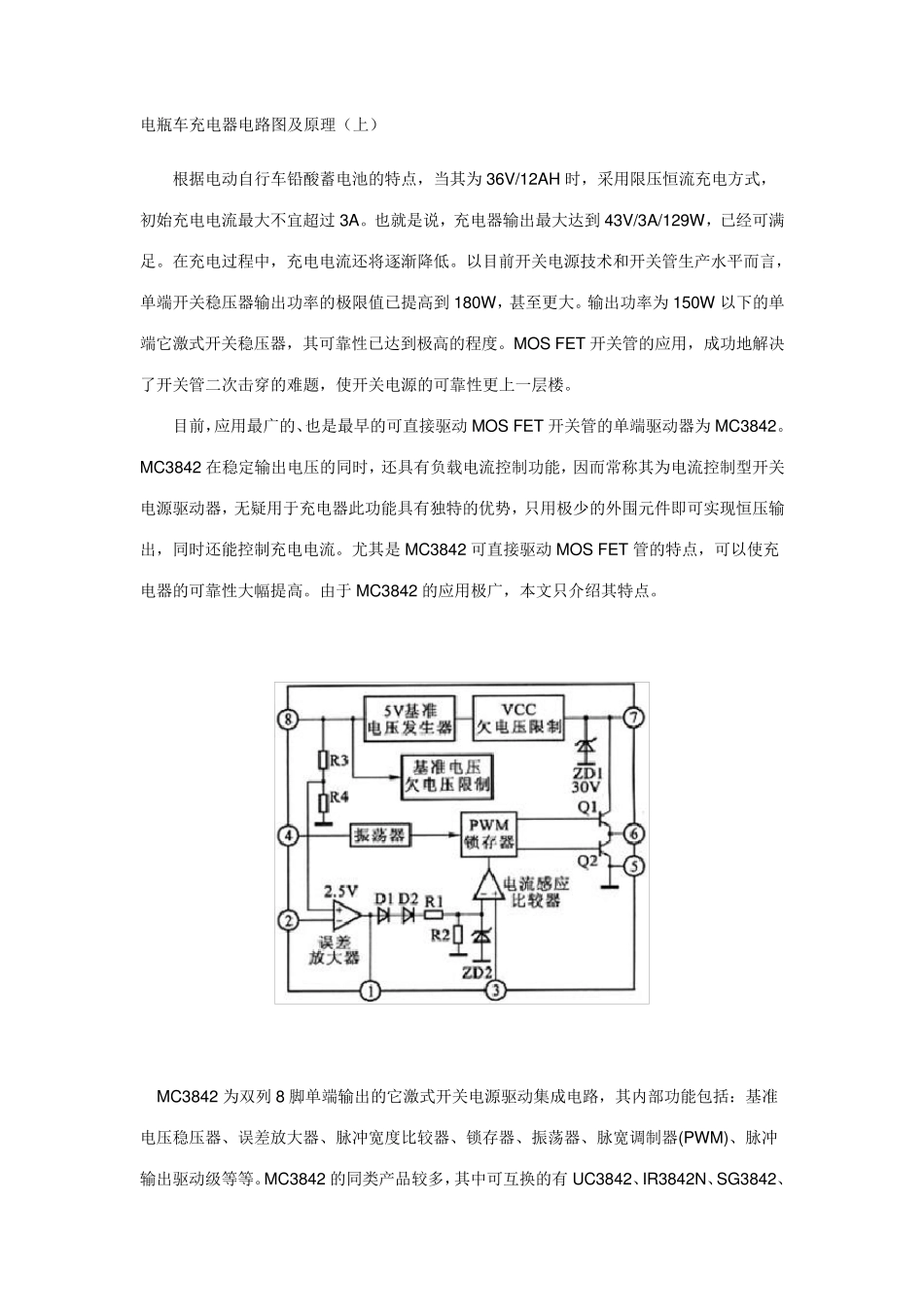

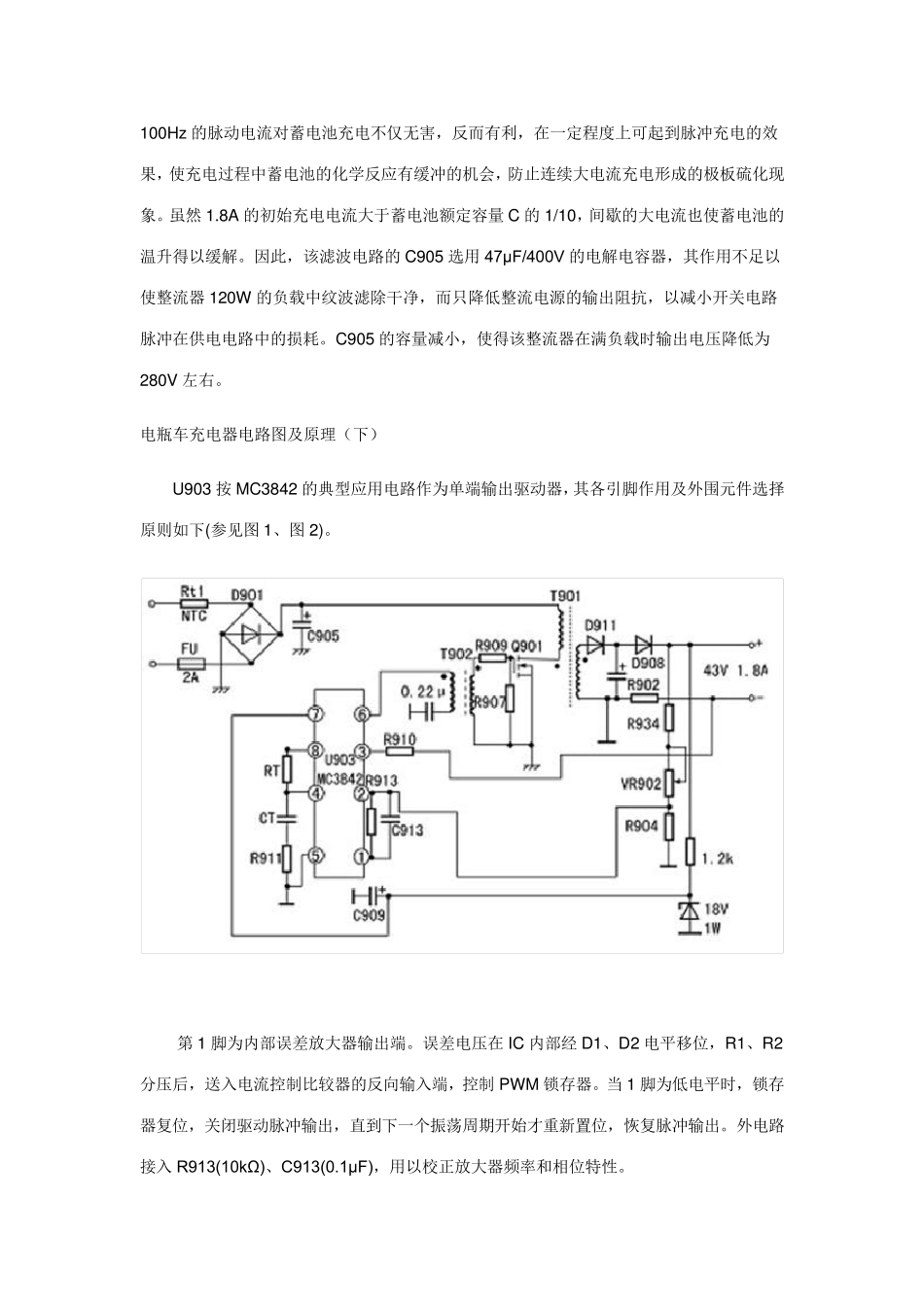

电瓶车充电器电路图及原理（上） 根据电动自行车铅酸蓄电池的特点，当其为36V/12AH 时，采用限压恒流充电方式，初始充电电流最大不宜超过3A。也就是说，充电器输出最大达到43V/3A/129W ，已经可满足。在充电过程中，充电电流还将逐渐降低。以目前开关电源技术和开关管生产水平而言，单端开关稳压器输出功率的极限值已提高到180W ，甚至更大。输出功率为150W 以下的单端它激式开关稳压器，其可靠性已达到极高的程度。MOS FET 开关管的应用，成功地解决了开关管二次击穿的难题，使开关电源的可靠性更上一层楼。 目前，应用最广的、也是最早的可直接驱动MOS FET 开关管的单端驱动器为MC3842。MC3842 在稳定输出电压的同时，还具有负载电流控制功能，因而常称其为电流控制型开关电源驱动器，无疑用于充电器此功能具有独特的优势，只用极少的外围元件即可实现恒压输出，同时还能控制充电电流。尤其是MC3842 可直接驱动MOS FET 管的特点，可以使充电器的可靠性大幅提高。由于MC3842 的应用极广，本文只介绍 其特点。 MC3842 为双 列 8 脚 单端输出的它激式开关电源驱动集 成电路，其内 部 功能包 括 ： 基 准电压稳压器、误 差 放 大器、脉 冲 宽 度比 较 器、锁 存 器、振 荡 器、脉 宽 调 制器(PW M)、脉 冲输出驱动级 等 等 。MC3842 的同类 产品 较 多 ，其中可互 换 的有UC3842、IR3842N、SG3842、CM3842(国产)、LM3842 等。MC3842 内部方框图见图 1。其特点如下： 单端 PWM 脉冲输出，输出驱动电流为 200mA，峰值电流可达 1A。 启动电压大于 16V，启动电流仅 1mA 即可进入工作状态。进入工作状态后，工作电压在 10～34V 之间，负载电流为 15mA。超过正常工作电压，开关电源进入欠电压或过电压保护状态，此时集成电路无驱动脉冲输出。 内设 5V/50mA 基准电压源，经 2:1 分压作为取样基准电压。 输出的驱动脉冲既可驱动双极型晶体管，也可驱动 MOS 场效应管。若驱动双极型晶体管，宜在开关管的基极接入 RC 截止加速电路，同时将振荡器的频率限制在 40kHz以下。若驱动 MOS 场效应管，振荡频率由外接 RC 电路设定，工作频率最高可达 500kHz。 内设过流保护输入(第 3 脚)和误差放大输入(第 1 脚)两个脉冲调制(PWM)控制端。误差放大器输入端构成主脉宽调制(PWM)控制系统，过流检测输入可对脉冲进行逐个控制，直接控制每个周期的脉宽，使输出电压调整率达到...
