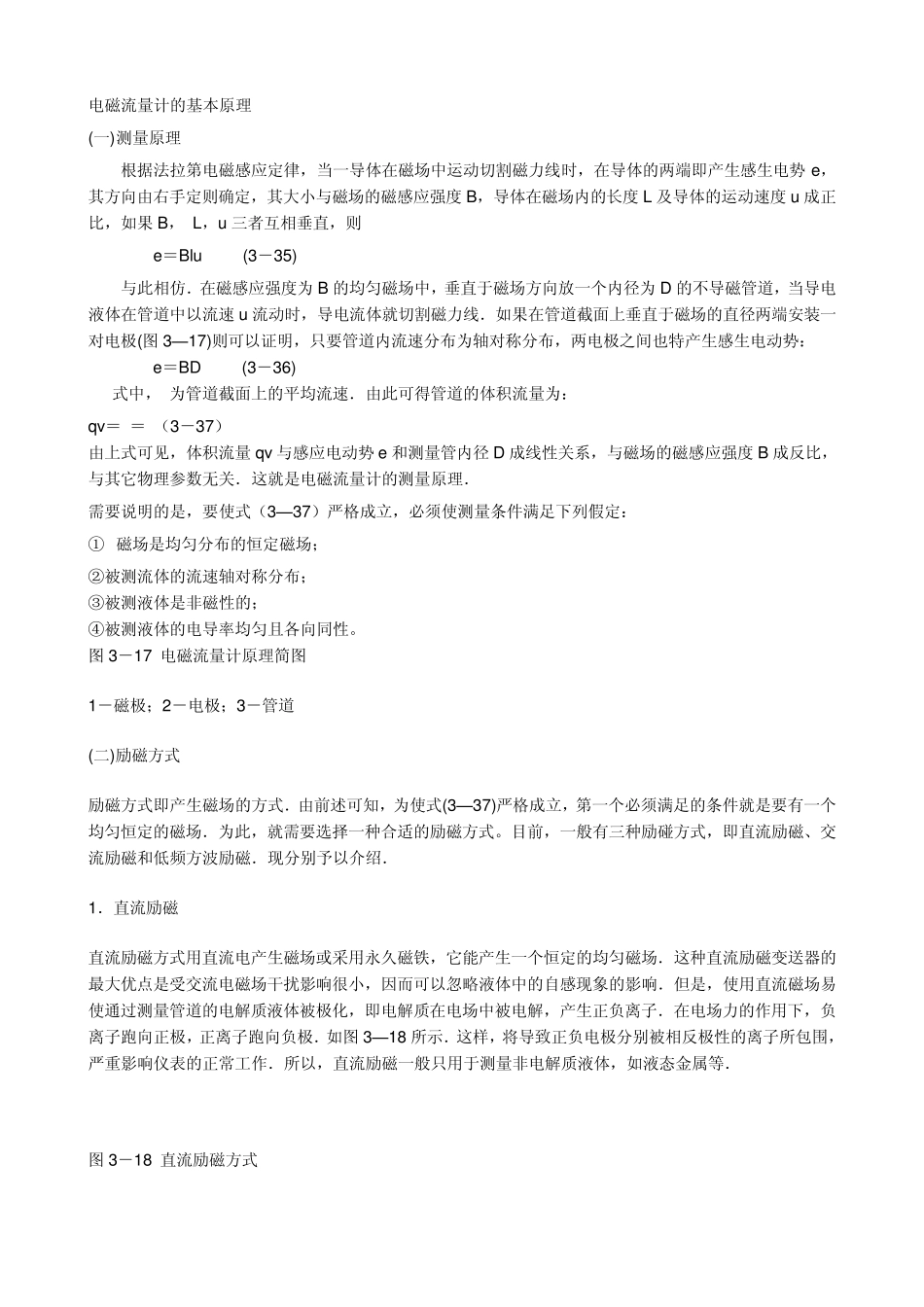

电磁流量计的基本原理_第1页
1/33

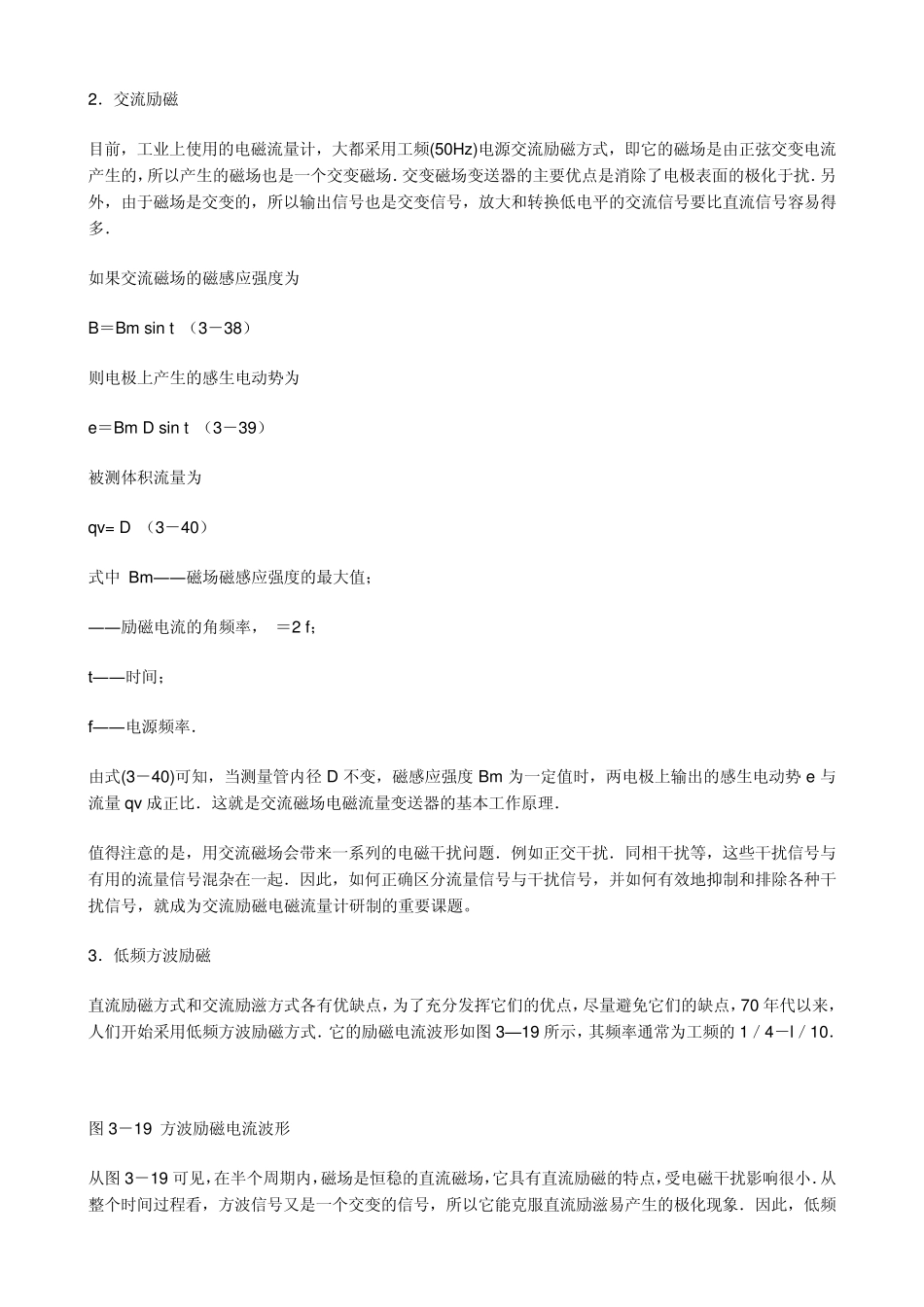

电磁流量计的基本原理_第2页
2/33

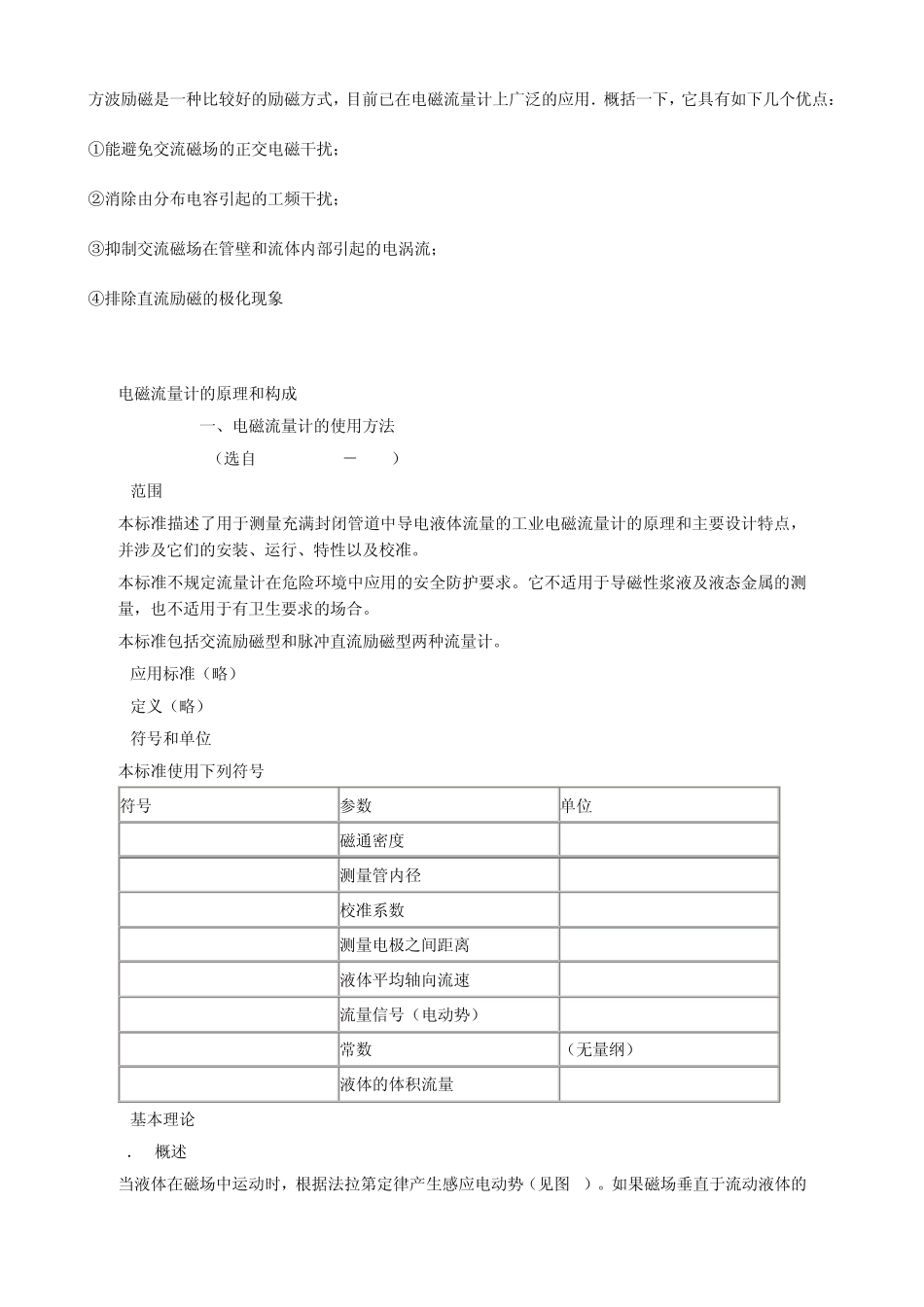

电磁流量计的基本原理_第3页
3/33
电磁流量计的基本原理 (一) 测量原理 根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端即产生感生电势 e,其方向由右手定则确定,其大小与磁场的磁感应强度 B,导体在磁场内的长度 L 及导体的运动速度 u 成正比,如果 B, L,u 三者互相垂直,则 e=Blu (3-35) 与此相仿.在磁感应强度为 B 的均匀磁场中,垂直于磁场方向放一个内径为 D 的不导磁管道,当导电液体在管道中以流速 u 流动时,导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极(图 3—17)则可以证明,只要管道内流速分布为轴对称分布,两电极之间也特产生感生电动势: e=BD (3-36) 式中, 为管道截面上的平均流速.由此可得管道的体积流量为: qv= = (3-37) 由上式可见,体积流量 qv 与感应电动势 e 和测量管内径 D 成线性关系,与磁场的磁感应强度 B 成反比,与其它物理参数无关.这就是电磁流量计的测量原理. 需要说明的是,要使式(3—37)严格成立,必须使测量条件满足下列假定: ① 磁场是均匀分布的恒定磁场; ②被测流体的流速轴对称分布; ③被测液体是非磁性的; ④被测液体的电导率均匀且各向同性。 图 3-17 电磁流量计原理简图 1-磁极;2-电极;3-管道 (二)励磁方式 励磁方式即产生磁场的方式.由前述可知,为使式(3—37)严格成立,第一个必须满足的条件就是要有一个均匀恒定的磁场.为此,就需要选择一种合适的励磁方式。目前,一般有三种励碰方式,即直流励磁、交流励磁和低频方波励磁.现分别予以介绍. 1.直流励磁 直流励磁方式用直流电产生磁场或采用永久磁铁,它能产生一个恒定的均匀磁场.这种直流励磁变送器的最大优点是受交流电磁场干扰影响很小,因而可以忽略液体中的自感现象的影响.但是,使用直流磁场易使通过测量管道的电解质液体被极化,即电解质在电场中被电解,产生正负离子.在电场力的作用下,负离子跑向正极,正离子跑向负极.如图 3—18 所示.这样,将导致正负电极分别被相反极性的离子所包围,严重影响仪表的正常工作.所以,直流励磁一般只用于测量非电解质液体,如液态金属等. 图 3-18 直流励磁方式 2.交流励磁 目前,工业上使用的电磁流量计,大都采用工频(50Hz )电源交流励磁方式,即它的磁场是由正弦交变电流产生的,所以产生的磁场也是一个交变磁场.交变磁场变送器的主要优点是消除了电极表面的极化于扰.另...
