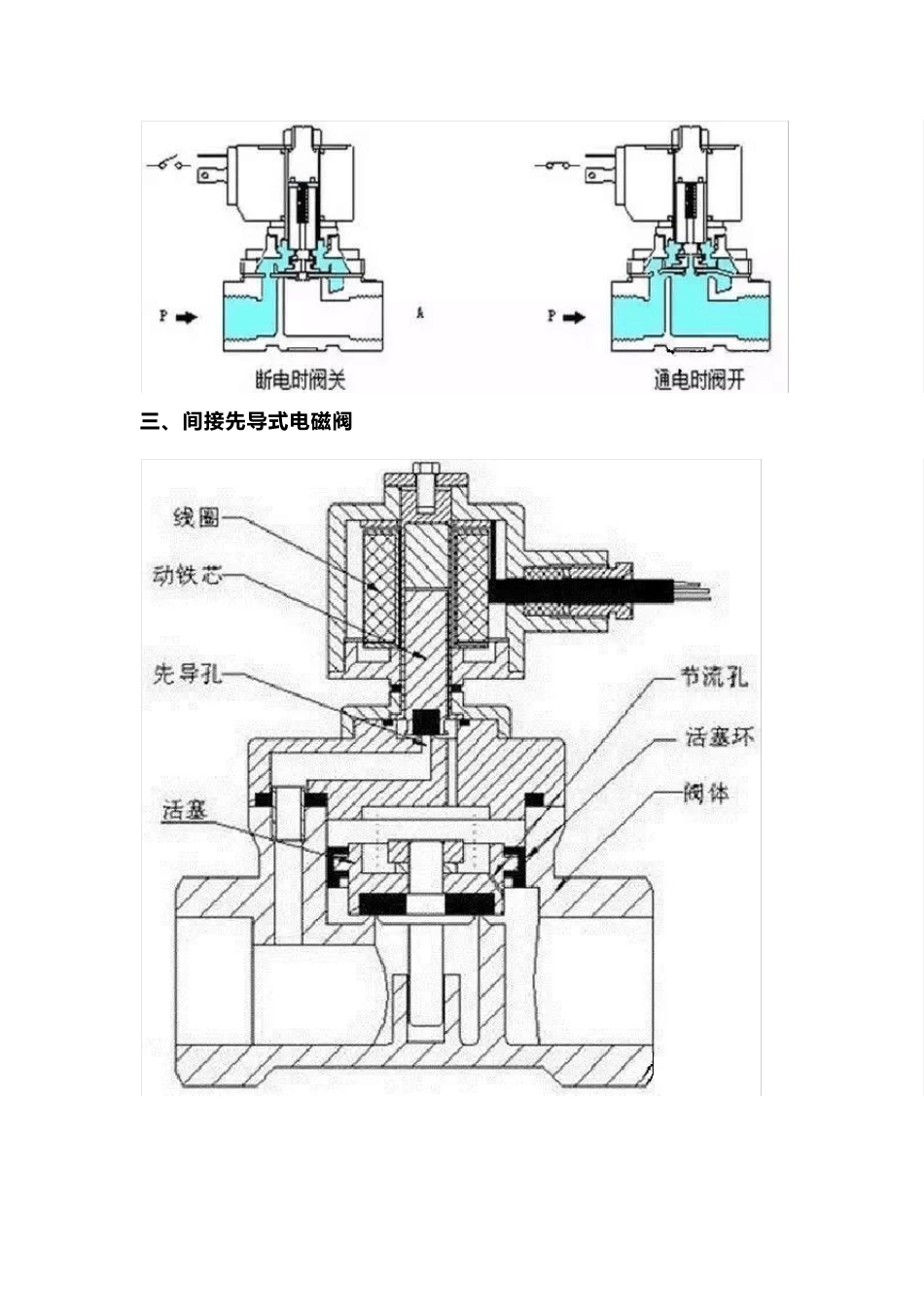

电 磁 阀 原 理 图 解 电 磁 阀 原 理 上 分 为 三 大 类 ： 直 动 式 、分 步直 动 式 、先导式 。 一 、直动式电磁阀 原理：常闭型通电 时，电 磁 线圈产生电 磁 力把敞开件从阀 座上 提起，阀 门打开；断电时，电 磁 力消失，弹簧把敞开件压在阀 座上 ，阀 门敞开。（常开型与此相反） 特点：在真空、负压、零压时能正常工作，但通径一般不超过 25mm。 二 、分步直动式电磁阀 原理：它 是 一 种 直 动 和 先 导 式 相 结 合 的 原 理 ， 当 入 口 与 出 口 没 有 压 差 时 ， 通 电 后 ， 电磁 力 直 接 把 先 导 小 阀 和 主 阀 关 闭 件 依 次 向 上 提 起 ， 阀 门 打 开 。 当 入 口 与 出 口 达 到 启 动压 差 时 ， 通 电 后 ， 电 磁 力 先 导 小 阀 ， 主 阀 下 腔 压 力 上 升 ， 上 腔 压 力 下 降 ， 从 而 利 用 压差 把 主 阀 向 上 推 开 ； 断 电 时 ， 先 导 阀 利 用 弹 簧 力 或 介 质 压 力 推 动 关 闭 件 ， 向 下 移 动 ，使 阀 门 关 闭 。 特点：在 零 压 差 或 真 空 、高压 时 亦能可动 作， 但功率较大， 要求必须水平安装。 三 、间接先导式电磁阀 原 理 ： 通 电 时 ， 电 磁 力 把 先 导 孔 打 开 ， 上 腔 室 压 力 迅 速 下 降 ， 在 敞 开 件 周 围 形 成 上 低下 高 的 压 差 ， 流 体 压 力 推 动 敞 开 件 向 上 移 动 ， 阀 门 打 开 ； 断 电 时 ， 弹 簧 力 把 先 导 孔 敞开 ， 入 口 压 力 通 过 旁 通 孔 迅 速 腔 室 在 关 阀 件 周 围 形 成 下 低 上 高 的 压 差 ， 流 体 压 力 推 动敞 开 件 向 下 移 动 ， 敞 开 阀 门 。 特 点 ： 体 积小， 功率低 ， 流 体 压 力 范围 上 限较高 ， 可任意安装(需定制)但必须满足流体 压 差 条件 工 作 原 理 电 磁 阀 里有密闭的 腔 ，在 不同位置开 有通 孔 ，每个孔 连接不同的 油管，腔 中间是活塞， 两面是两块电 磁 铁， 哪面的 磁 铁线圈通 电 阀 体 就会被吸引到哪边， 通 过 控制阀 体 的 移 动 来开 启或关 闭不同的 排油孔 ， 而进油孔 是常开 的 ， 液压 油就会进入 不同的 排油管， 然后通 过 油的 压 力 来推 动 油缸的 活塞， 活塞又带动 活塞杆， 活塞杆带动 机械装置。这样通过 控制电 磁 铁的 电 流 通 断 就控制了机械运动 。 二位二通电磁阀 二 位 三通电磁阀 二 位 四通电磁阀 三位三通电磁阀 三位四通电磁阀 管 道 联 系 式电磁阀 直 接 控 制式电磁阀
