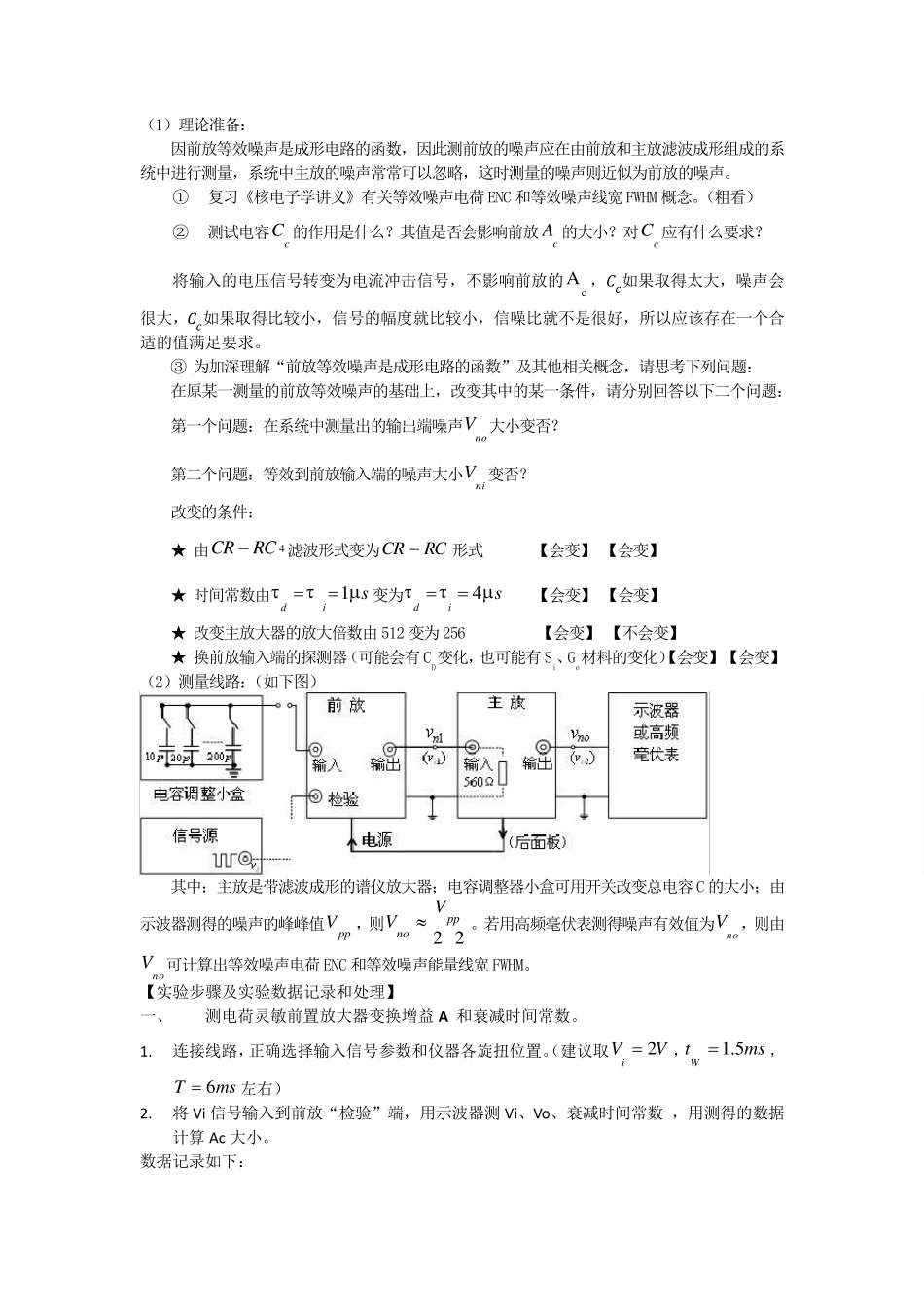

【实验目的】 1. 研究电荷灵敏前置放大器的放大特性； 2. 学习测试变换增益、噪声和噪声斜率的方法； 3. 了解电荷灵敏前置放大器外壳屏蔽的重要性。 【实验仪器】 我们以 FH 1047 型电荷灵敏前置放大器为实验对象，现将其有关问题做一介绍： 1．框图、线路图： （1）框图： （2）线路图（供参考） 【实验内容】 1．测电荷灵敏前置放大器变换增益A 和衰减时间常数。 （1）测试原理： 实验线路如下图所示： 在前放的检验端输入幅度为Vi （带负载情况下的幅度）的负阶跃脉冲，则输入电荷Qi＝iCVC。输入电流则近似为冲击电流Qi δ（t）。测出输出幅度Vo ，则变换增益为： oociciVVAQC V 测 量 输出 信 号 下降 时 间 常 数 即 为前放输出 脉冲衰 减 时 间 常 数 。本 前放p f1C,p f1C,10Rcf9f，最大输出幅度2V。将信号发生器输出幅度调为约为2V （2）理论思考： ① 检验内容（测试电容）cC 的作用是什么？其值影响前放的cA 吗？对一定的iV 、oV 受cC 的影响吗？ 将输入的电压信号转变为电流冲击信号，不影响前放的cA ，有影响 例如：若p f5.0Cc 和 2p f 时，想Vo 接近额定值 2V，Vi 各该选多大？ p f5.0Cc ，Vi =4V；2p f ，Vi =1 V ② Vi 的极性、幅度、脉宽及周期的上、下限应如何考虑？ 极性：负极性 a. 若 Vi 如下图，Vo 该如何？ b.若 Vi如下图，Vo又该如何？ 答：这两个图的差别主要是输出信号是否能在一个水平端完成衰减，因为我们要测量时间常数，所以选择a，让输出信号有足够的时间稳定下来。 为方便fffCR= 1ms 的测试，你选上述a、b 中的哪种Vi ？【a】 （思考：对 指数衰减信号)(tVo可用公式表示为：tMoeVtV)( 那么经过t时间，MMtMoVeVeVtV37.0)(，可否利用此 结 果 来测出 ？ 答：可以，用示波 器的幅度和时间测量可以完成该测量。 有的同 学 想用2.2rt，那么在我们实 验中rt 应如何读 取 ？此 时对波 形 有什么要求 ？ 答： rt 应该选取 从 信号幅度90%降到10%的一段 。需 要注 意 的是，本次 实 验中，在测量这个参 数的时候 ，应该把 输入信号的前端ᵆᵆ调的小 一点 ，让信号完全 降到 0 位 置 ，然 后 再 通 过示波 器去 测量，这样 结 果 更 加 准 确 。 2． 用示波 器或 高 频 毫 伏 表测前放的噪 声 和噪 声 斜 ...
