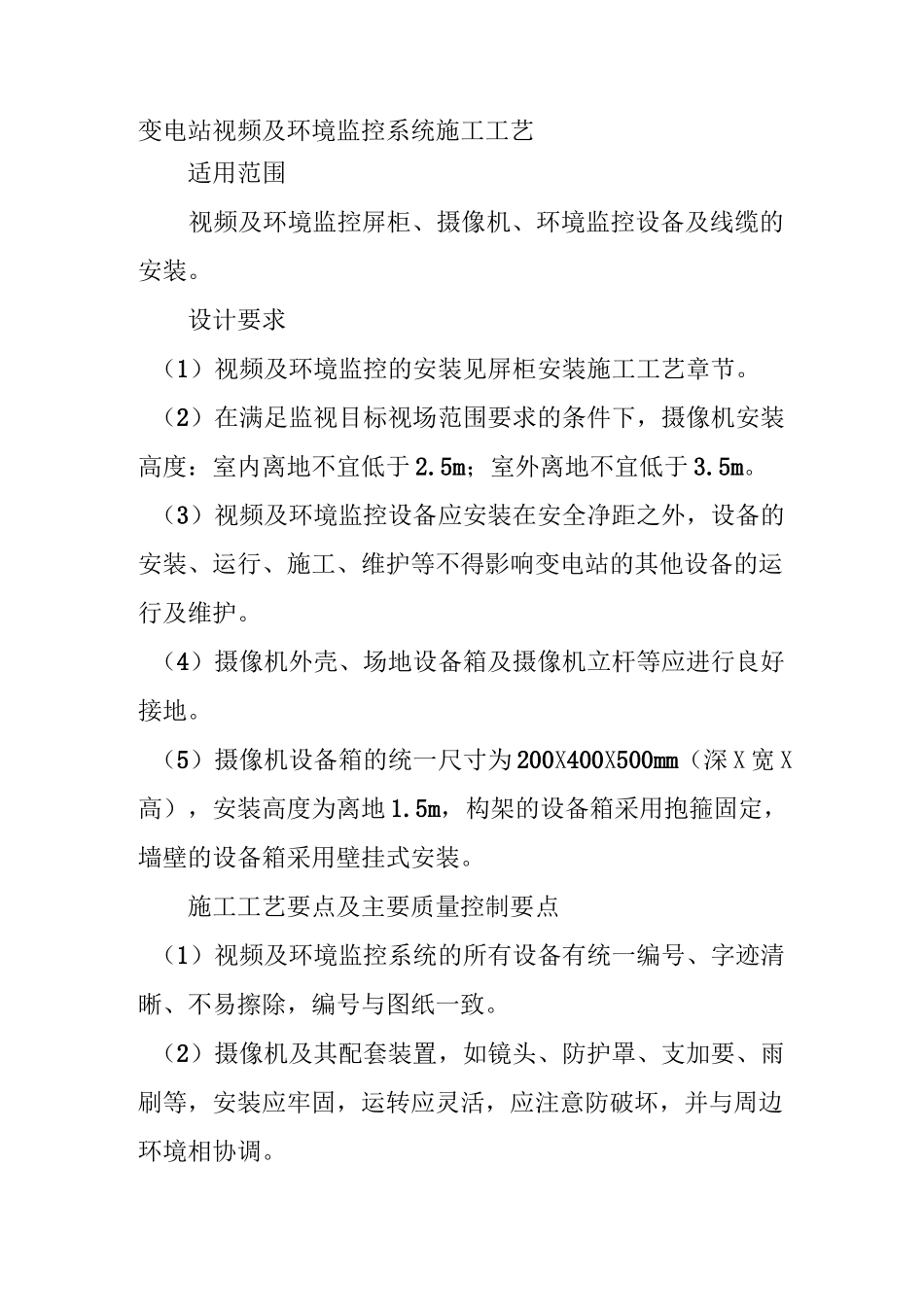

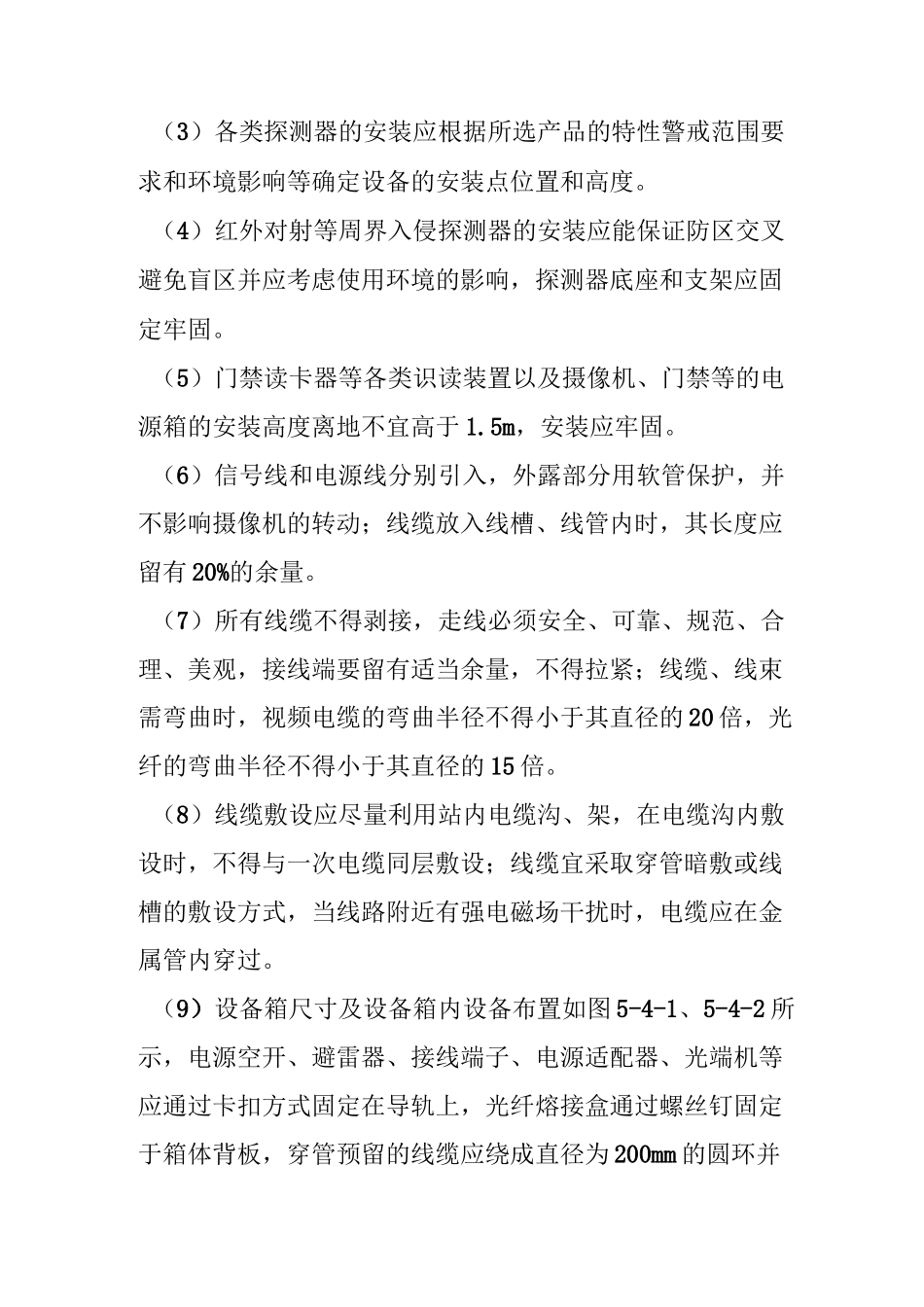

变电站视频及环境监控系统施工工艺适用范围视频及环境监控屏柜、摄像机、环境监控设备及线缆的安装。设计要求（1）视频及环境监控的安装见屏柜安装施工工艺章节。（2）在满足监视目标视场范围要求的条件下，摄像机安装高度：室内离地不宜低于 2.5m；室外离地不宜低于 3.5m。（3）视频及环境监控设备应安装在安全净距之外，设备的安装、运行、施工、维护等不得影响变电站的其他设备的运行及维护。（4）摄像机外壳、场地设备箱及摄像机立杆等应进行良好接地。（5）摄像机设备箱的统一尺寸为 200X400X500mm（深 X 宽 X高），安装高度为离地 1.5m，构架的设备箱采用抱箍固定，墙壁的设备箱采用壁挂式安装。施工工艺要点及主要质量控制要点（1）视频及环境监控系统的所有设备有统一编号、字迹清晰、不易擦除，编号与图纸一致。（2）摄像机及其配套装置，如镜头、防护罩、支加要、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。（3）各类探测器的安装应根据所选产品的特性警戒范围要求和环境影响等确定设备的安装点位置和高度。（4）红外对射等周界入侵探测器的安装应能保证防区交叉避免盲区并应考虑使用环境的影响，探测器底座和支架应固定牢固。（5）门禁读卡器等各类识读装置以及摄像机、门禁等的电源箱的安装高度离地不宜高于 1.5m，安装应牢固。（6）信号线和电源线分别引入，外露部分用软管保护，并不影响摄像机的转动；线缆放入线槽、线管内时，其长度应留有 20%的余量。（7）所有线缆不得剥接，走线必须安全、可靠、规范、合理、美观，接线端要留有适当余量，不得拉紧；线缆、线束需弯曲时，视频电缆的弯曲半径不得小于其直径的 20 倍，光纤的弯曲半径不得小于其直径的 15 倍。（8）线缆敷设应尽量利用站内电缆沟、架，在电缆沟内敷设时，不得与一次电缆同层敷设；线缆宜采取穿管暗敷或线槽的敷设方式，当线路附近有强电磁场干扰时，电缆应在金属管内穿过。（9）设备箱尺寸及设备箱内设备布置如图 5-4-1、5-4-2 所示，电源空开、避雷器、接线端子、电源适配器、光端机等应通过卡扣方式固定在导轨上，光纤熔接盒通过螺丝钉固定于箱体背板，穿管预留的线缆应绕成直径为 200mm 的圆环并固定于设备箱的门板上。5-4-1 设备箱箱体尺寸图池0池0■^»-1［啣甌已 13 开 孔 , 穿皆蚩摄煉机5-4-2 设备箱设备布置图样板图片图 5-4-3 设备箱设备布置效果图图 5-4-5 室外球机图 5-4-7 红外对射
