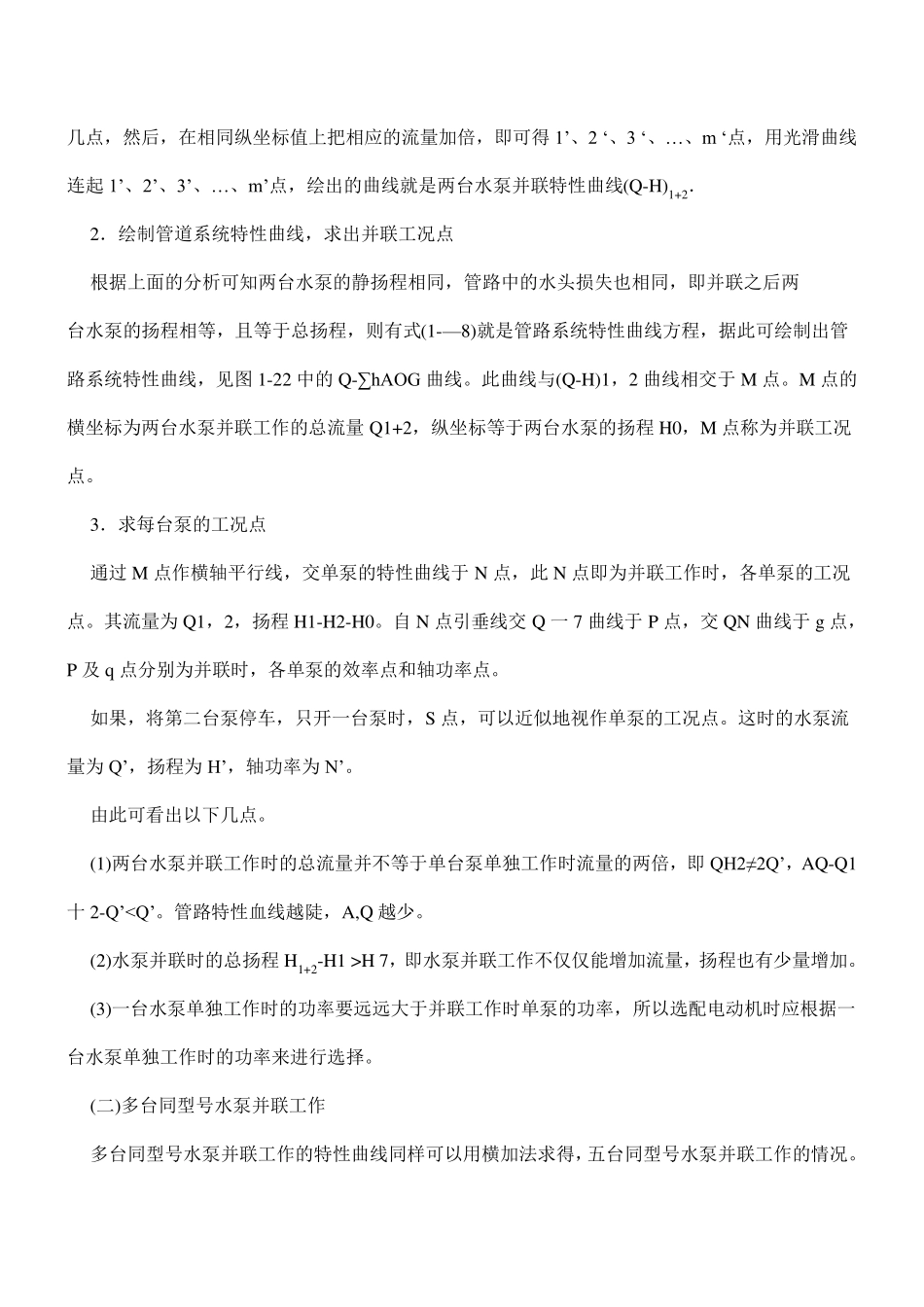

离心泵并联后工况计算方法 文章热度：1710 一、水泵并联特性曲线的绘制 ISW 卧式管道离心泵并联工作就相当于有一台假想水泵，这个假想水泵的工况等于并联水泵的工况，这个假想水泵的性能曲线也等于并联后水泵的特性曲线。并联后水泵的特性曲线(假想水泵的特性曲线)可以采用等扬程条件下流量叠加的方法绘制。具体步骤如下。 首先，将并联的两台水泵的Q-H 曲线l、Ⅱ绘在同一坐标图上；然后把对应于同一日值的各个流量加起来，如图 1-21 所示，把 1 号泵(Q-H)曲线上的1、1’、1’’，分别与Ⅱ号泵Q-H 曲线上的2、2’、2’’各点的流量相加，则得到工、Ⅱ号水泵并联后的流量3、3’、3’’，然后连接 3、3’、3’’各点即得水泵并联后的总和(Q-H)1+2 曲线。 这种等扬程下流量叠加的方法，实际上是将管道水头损失视为零的情况下来求并联后的工况点。但在实际工程中管路布置可能是不同的，水泵型号可能不是同一型号，水头损失也不相同，因此，并联工作的各水泵的扬程就不同。在这种情况下不能直接采用等扬程条件下流量叠加的方法绘制并联后水泵的特性曲线，只能用折引的方法求出折引后的并联水泵的特性曲线。 二、IS、IR 卧式单级单吸清水离心泵并联工况图解法 (一)同型号、同水位、管路相同的两台水泵并联工况图解法 1．首先绘制两台水泵并联特性曲线(Q-H)1+2 如图 1-22 所示，在坐标图上绘出 l、2 两台水泵的特性曲线，由于两台水泵型号相同，所以特性曲线相同。由于两台水泵同在一个吸水井中抽水，从吸水口 A、B 两点至压水管交汇点的管径相同，长度也相等，故 E hA0 一∑hB0，静扬程又相等，因此，两台水泵的扬程相等。这样就可以采用等扬程下流量叠加的方法绘制水泵并联特性曲线(Q— H)1+2。具体步骤是先在(Q-H)1，2 曲线上任取几点，然后，在相同纵坐标值上把相应的流量加倍，即可得1’、2 ‘、3 ‘、…、m ‘点，用光滑曲线连起 1’、2’、3’、…、m’点，绘出的曲线就是两台水泵并联特性曲线(Q-H)1+2． 2．绘制管道系统特性曲线，求出并联工况点 根据上面的分析可知两台水泵的静扬程相同，管路中的水头损失也相同，即并联之后两 台水泵的扬程相等，且等于总扬程，则有式(1-—8)就是管路系统特性曲线方程，据此可绘制出管路系统特性曲线，见图 1-22 中的Q-∑hAOG 曲线。此曲线与(Q-H)1，2 曲线相交于 M 点。M 点的横坐标为两台水泵并联工作的总流量Q1+2，纵坐标等于两台水泵的扬程 H0，M 点称为并...
