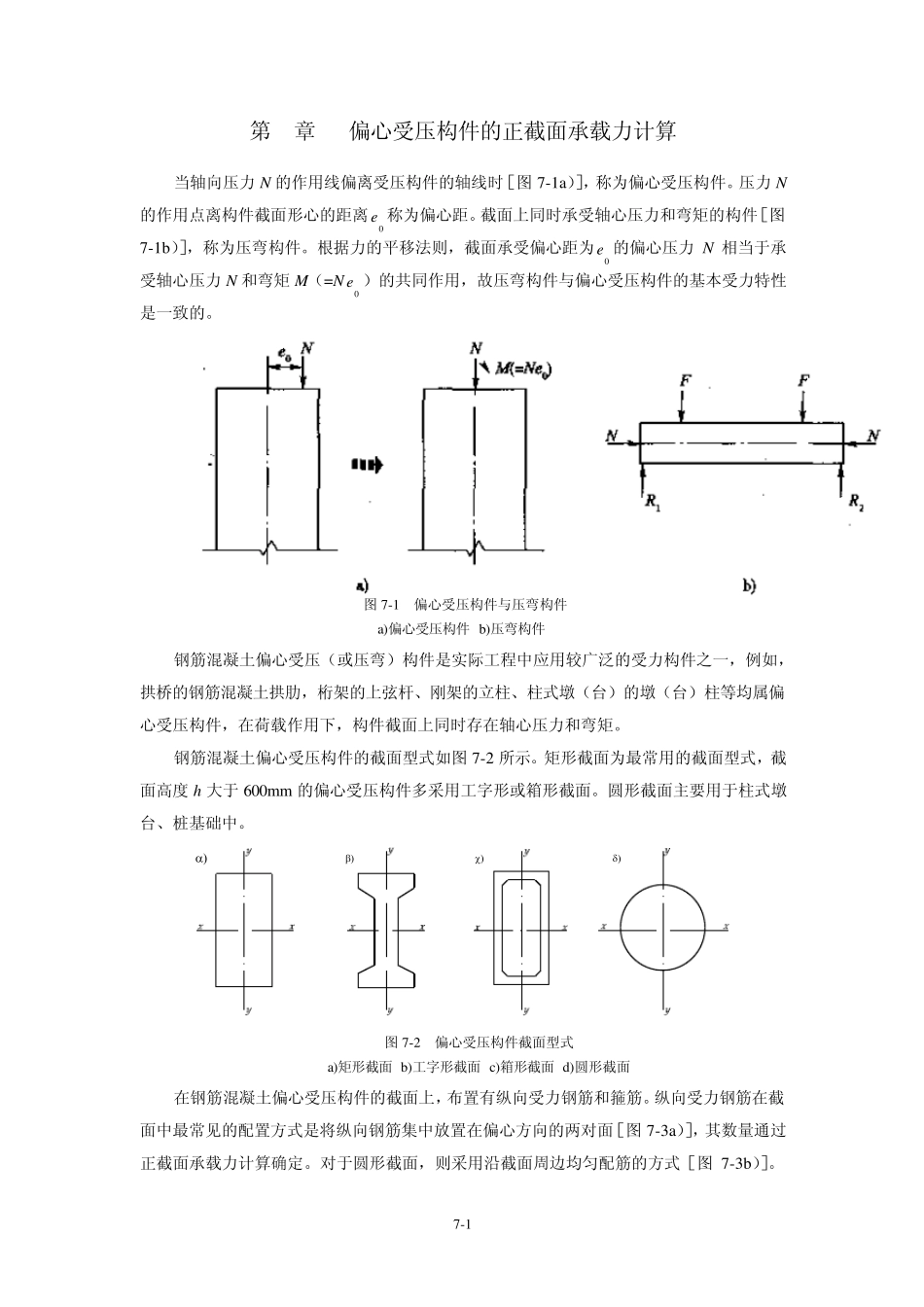

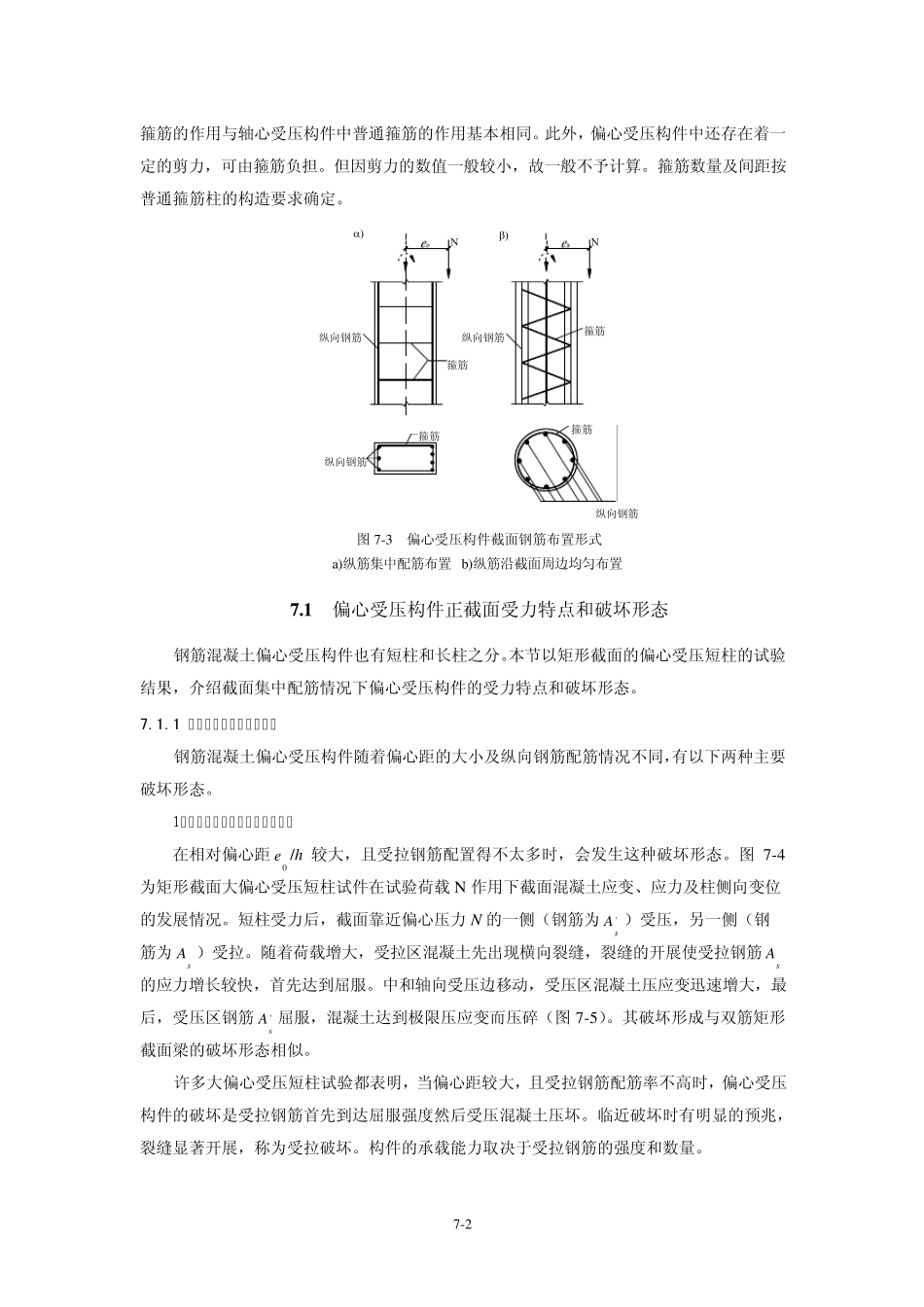

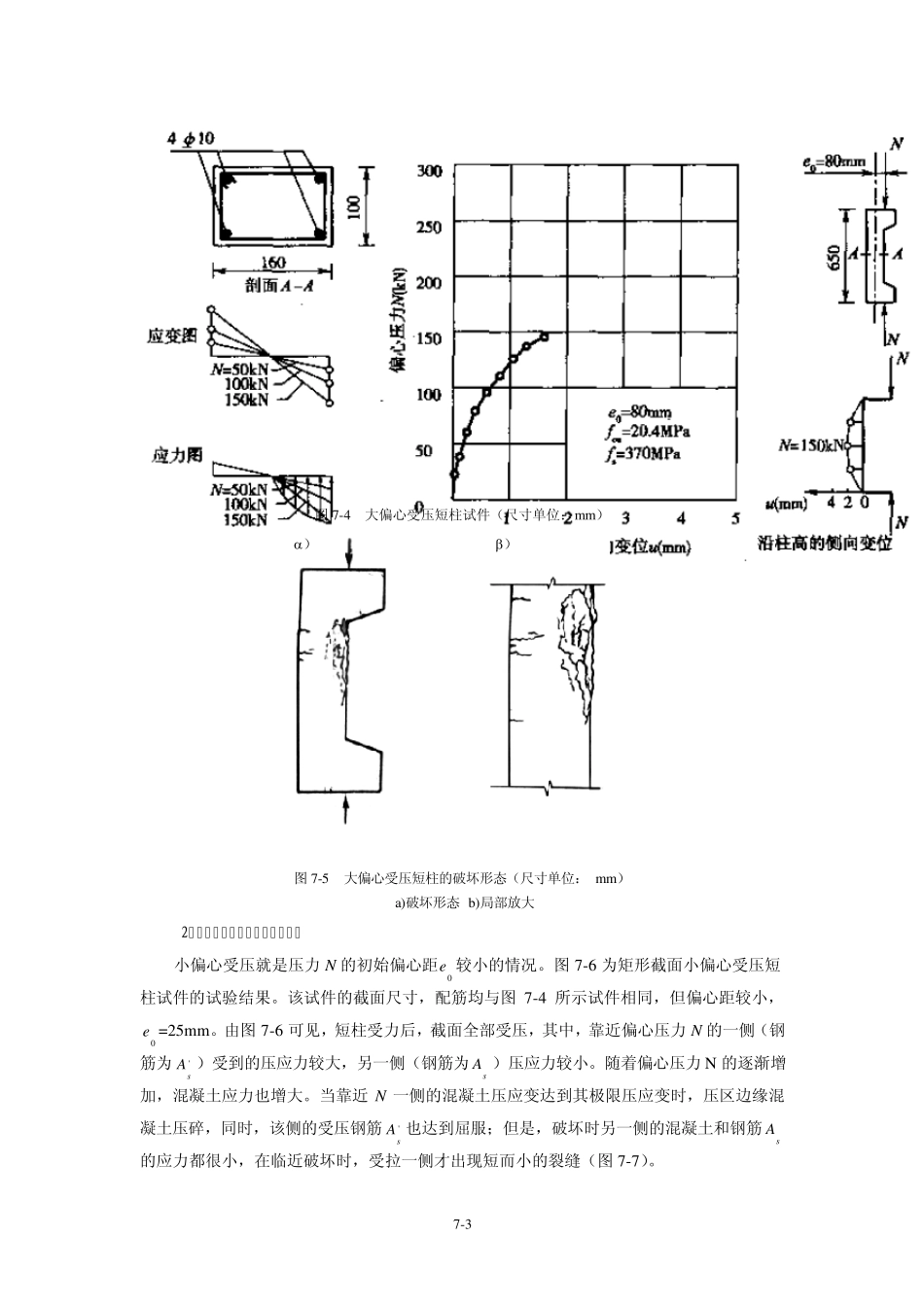

7-1 第7章 偏心受压构件的正截面承载力计算 当轴向压力N 的作用线偏离受压构件的轴线时［图7-1a）］，称为偏心受压构件。压力N的作用点离构件截面形心的距离0e 称为偏心距。截面上同时承受轴心压力和弯矩的构件［图7-1b）］，称为压弯构件。根据力的平移法则，截面承受偏心距为0e 的偏心压力N 相当于承受轴心压力N 和弯矩M（=N0e ）的共同作用，故压弯构件与偏心受压构件的基本受力特性是一致的。 图7-1 偏心受压构件与压弯构件 a)偏心受压构件 b)压弯构件 钢筋混凝土偏心受压（或压弯）构件是实际工程中应用较广泛的受力构件之一，例如，拱桥的钢筋混凝土拱肋，桁架的上弦杆、刚架的立柱、柱式墩（台）的墩（台）柱等均属偏心受压构件，在荷载作用下，构件截面上同时存在轴心压力和弯矩。 钢筋混凝土偏心受压构件的截面型式如图7-2 所示。矩形截面为最常用的截面型式，截面高度 h 大于600m m 的偏心受压构件多采用工字形或箱形截面。圆形截面主要用于柱式墩台、桩基础中。 图7-2 偏心受压构件截面型式 a)矩形截面 b)工字形截面 c)箱形截面 d)圆形截面 在钢筋混凝土偏心受压构件的截面上，布置有纵向受力钢筋和箍筋。纵向受力钢筋在截面中最常见的配置方式是将纵向钢筋集中放置在偏心方向的两对面［图7-3a）］，其数量通过正截面承载力计算确定。对于圆形截面，则采用沿截面周边均匀配筋的方式［图7-3b）］。7-2 箍筋的作用与轴心受压构件中普通箍筋的作用基本相同。此外，偏心受压构件中还存在着一定的剪力，可由箍筋负担。但因剪力的数值一般较小，故一般不予计算。箍筋数量及间距按普通箍筋柱的构造要求确定。 纵向钢筋箍筋纵向钢筋箍筋纵向钢筋纵向钢筋箍筋箍筋 图7-3 偏心受压构件截面钢筋布置形式 a)纵筋集中配筋布置 b)纵筋沿截面周边均匀布置 7 .1 偏心受压构件正截面受力特点和破坏形态 钢筋混凝土偏心受压构件也有短柱和长柱之分。本节以矩形截面的偏心受压短柱的试验结果，介绍截面集中配筋情况下偏心受压构件的受力特点和破坏形态。 7.1.1 偏心受压构件的破坏形态 钢筋混凝土偏心受压构件随着偏心距的大小及纵向钢筋配筋情况不同，有以下两种主要破坏形态。 1）受拉破坏——大偏心受压破坏 在相对偏心距0e /h 较大，且受拉钢筋配置得不太多时，会发生这种破坏形态。图7-4为矩形截面大偏心受压短柱试件在试验荷载N 作用下截面混凝土应变、...
