第7章振幅调制、解调及混频

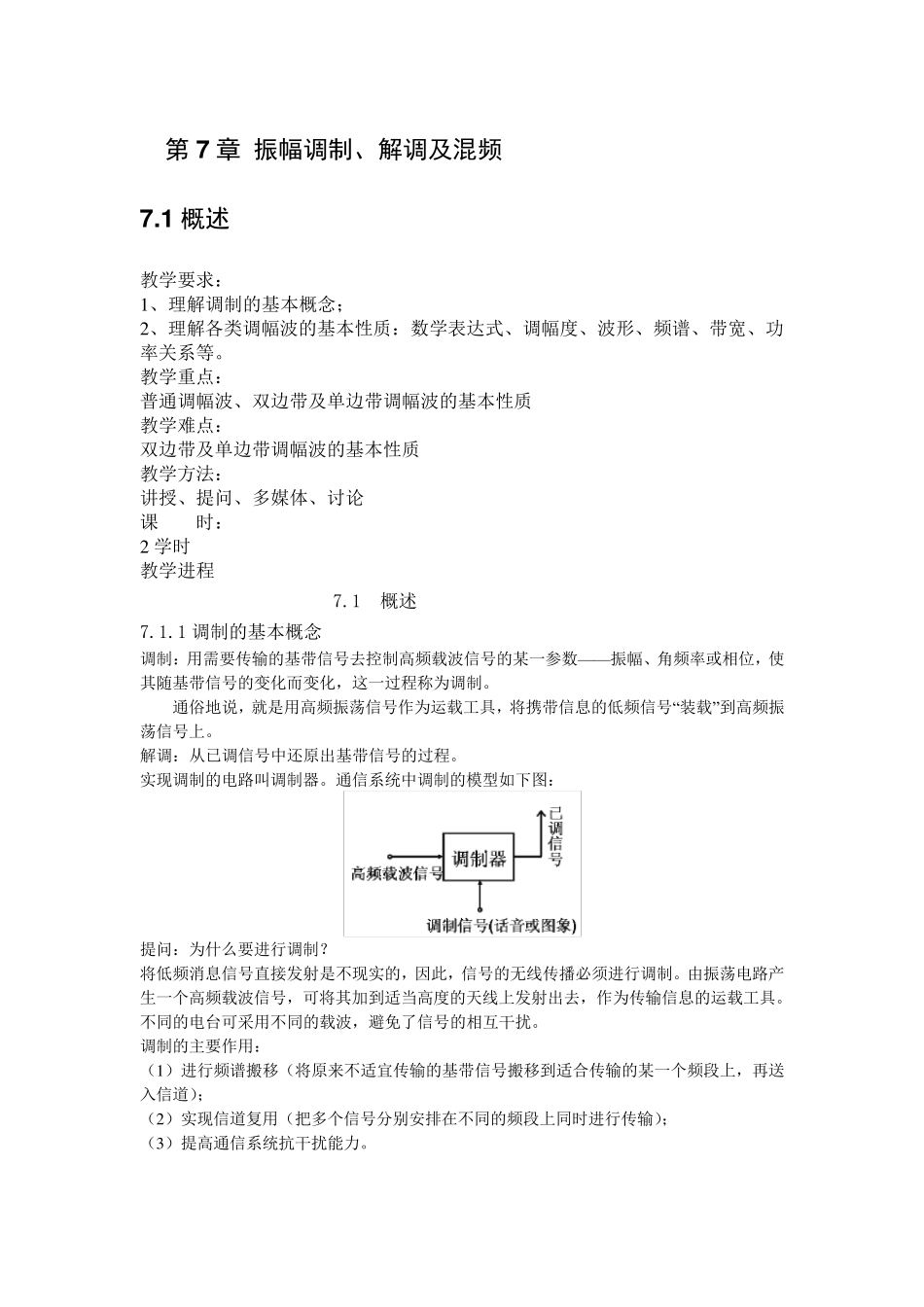

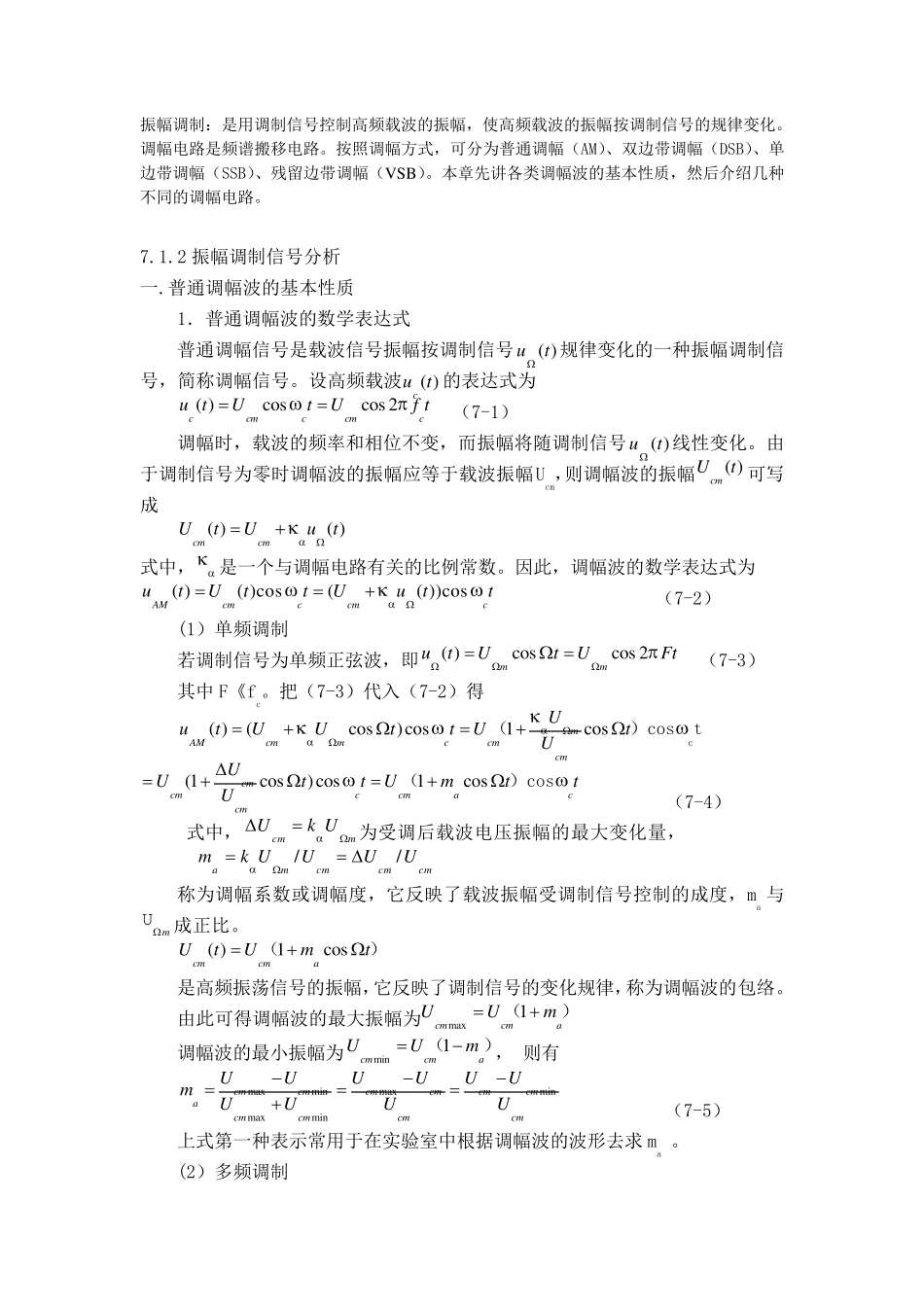

第7 章 振幅调制、解调及混频 7 .1 概述 教学要求： 1 、理解调制的基本概念； 2 、理解各类调幅波的基本性质：数学表达式、调幅度、波形、频谱、带宽、功率关系等。 教学重点： 普通调幅波、双边带及单边带调幅波的基本性质 教学难点： 双边带及单边带调幅波的基本性质 教学方法： 讲授、提问、多媒体、讨论 课 时： 2 学时 教学进程 7.1 概述 7.1.1 调制的基本概念 调制：用需要传输的基带信号去控制高频载波信号的某一参数——振幅、角频率或相位，使其随基带信号的变化而变化，这一过程称为调制。 通俗地说，就是用高频振荡信号作为运载工具，将携带信息的低频信号“装载”到高频振荡信号上。 解调：从已调信号中还原出基带信号的过程。 实现调制的电路叫调制器。通信系统中调制的模型如下图： 提问：为什么要进行调制？ 将低频消息信号直接发射是不现实的，因此，信号的无线传播必须进行调制。由振荡电路产生一个高频载波信号，可将其加到适当高度的天线上发射出去，作为传输信息的运载工具。不同的电台可采用不同的载波，避免了信号的相互干 扰 。 调制的主 要作用： （ 1 ） 进行频谱搬 移 （ 将原来 不适宜 传输的基带信号搬 移 到适合 传输的某一个频段 上，再 送入 信道 ）； （ 2 ） 实现信道 复 用（ 把 多个信号分 别 安 排 在 不同的频段 上同时进行传输）； （ 3 ） 提高通信系统抗 干 扰 能 力 。 振幅调制：是用调制信号控制高频载波的振幅，使高频载波的振幅按调制信号的规律变化。 调幅电路是频谱搬移电路。按照调幅方式，可分为普通调幅（AM）、双边带调幅（DSB）、单边带调幅（SSB）、残留边带调幅（VSB）。本章先讲各类调幅波的基本性质，然后介绍几种不同的调幅电路。 7.1.2 振幅调制信号分析 一.普通调幅波的基本性质 1．普通调幅波的数学表达式 普通调幅信号是载波信号振幅按调制信号)(tu规律变化的一种振幅调制信号，简称调幅信号。设高频载波)(tuc的表达式为 ( )coscos 2ccmccmcutUtUf t （7-1） 调幅时，载波的频率和相位不变，而振幅将随调制信号)(tu线性变化。由于调制信号为零时调幅波的振幅应等于载波振幅Ucm，则调幅波的振幅( )cmUt 可写成 ( )( )cmcmUtUut 式中， 是一个与调幅电路有关的比例常数。因此，调幅波的数学表达式为 ( )( )cos(( ))cosAMcmccmcutUttUutt...
