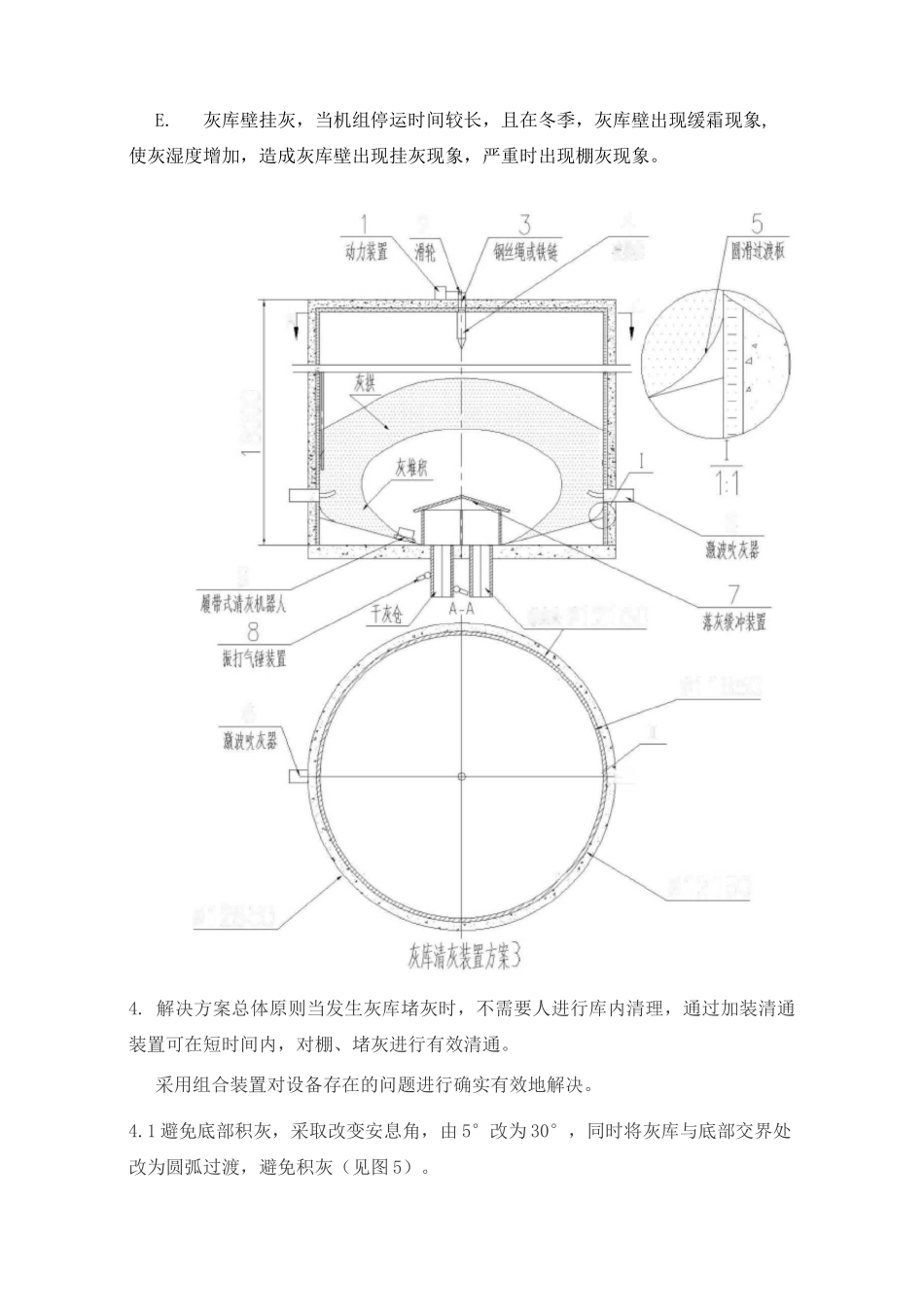

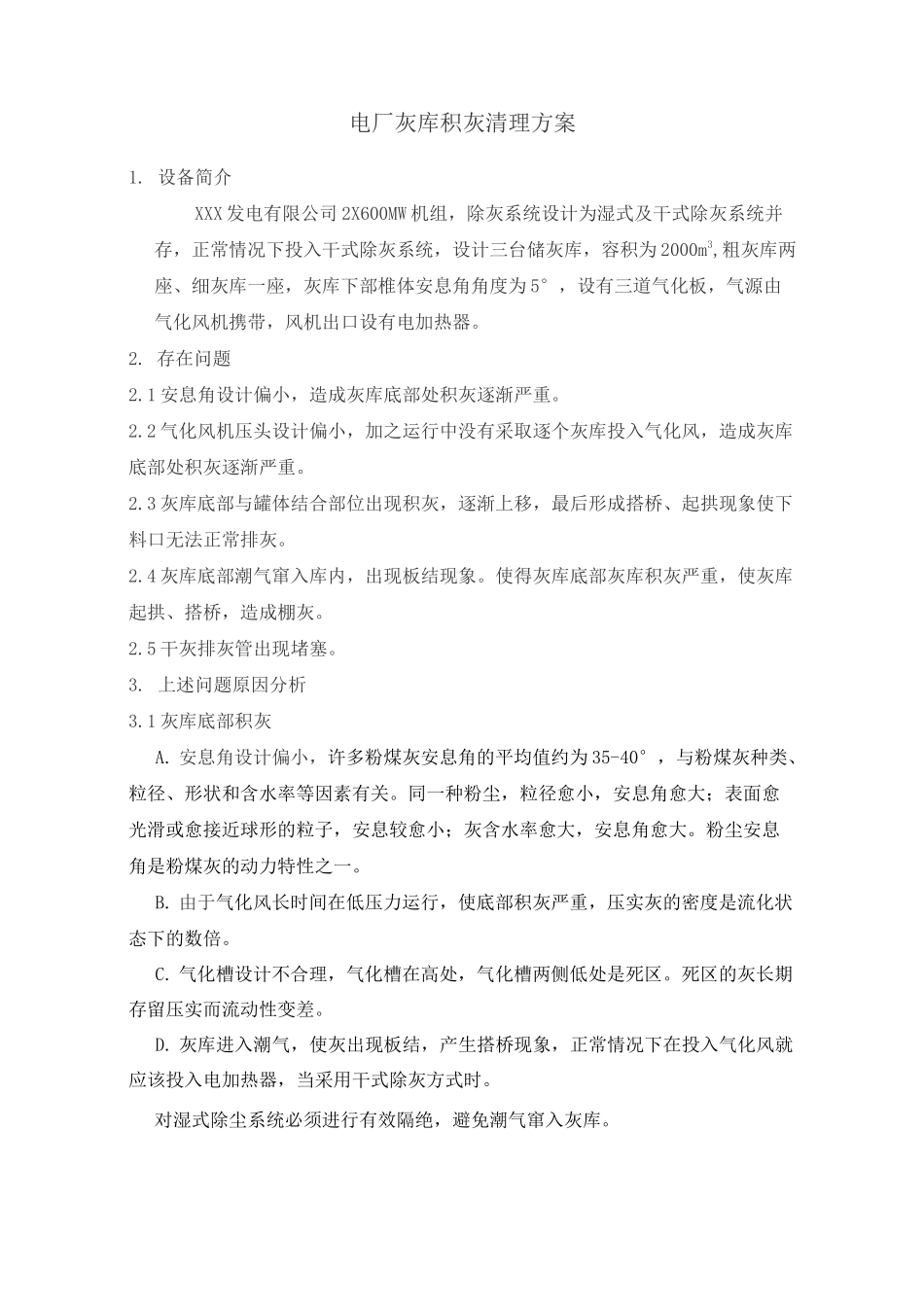

电厂灰库积灰清理方案1. 设备简介XXX 发电有限公司 2X600MW 机组，除灰系统设计为湿式及干式除灰系统并存，正常情况下投入干式除灰系统，设计三台储灰库，容积为 2000m3,粗灰库两座、细灰库一座，灰库下部椎体安息角角度为 5°，设有三道气化板，气源由气化风机携带，风机出口设有电加热器。2. 存在问题2.1 安息角设计偏小，造成灰库底部处积灰逐渐严重。2.2 气化风机压头设计偏小，加之运行中没有采取逐个灰库投入气化风，造成灰库底部处积灰逐渐严重。2.3 灰库底部与罐体结合部位出现积灰，逐渐上移，最后形成搭桥、起拱现象使下料口无法正常排灰。2.4 灰库底部潮气窜入库内，出现板结现象。使得灰库底部灰库积灰严重，使灰库起拱、搭桥，造成棚灰。2.5 干灰排灰管出现堵塞。3. 上述问题原因分析3.1 灰库底部积灰A. 安息角设计偏小，许多粉煤灰安息角的平均值约为 35-40°，与粉煤灰种类、粒径、形状和含水率等因素有关。同一种粉尘，粒径愈小，安息角愈大；表面愈光滑或愈接近球形的粒子，安息较愈小；灰含水率愈大，安息角愈大。粉尘安息角是粉煤灰的动力特性之一。B. 由于气化风长时间在低压力运行，使底部积灰严重，压实灰的密度是流化状态下的数倍。C. 气化槽设计不合理，气化槽在高处，气化槽两侧低处是死区。死区的灰长期存留压实而流动性变差。D. 灰库进入潮气，使灰出现板结，产生搭桥现象，正常情况下在投入气化风就应该投入电加热器，当采用干式除灰方式时。对湿式除尘系统必须进行有效隔绝，避免潮气窜入灰库。2AA66nnooo04册01215012850»012150g01185E.灰库壁挂灰，当机组停运时间较长，且在冬季，灰库壁出现缓霜现象,使灰湿度增加，造成灰库壁出现挂灰现象，严重时出现棚灰现象。4. 解决方案总体原则当发生灰库堵灰时，不需要人进行库内清理，通过加装清通装置可在短时间内，对棚、堵灰进行有效清通。采用组合装置对设备存在的问题进行确实有效地解决。4.1 避免底部积灰，采取改变安息角，由 5°改为 30°，同时将灰库与底部交界处改为圆弧过渡，避免积灰（见图 5）。振打装履带剪切装置34.2 灰库底部板结的积灰采用机器人进行清理，在灰库顶部将履带机器人送至灰库底部，远程操作机器人彻底将底部积灰处理干净。4.2.1 除灰机器人介绍一、灰库底部积灰采用机器人进行除灰目的是对底部板结积灰采取履带切割及震动松解方式，对灰库下部由于潮气进入灰形成板结，影响出灰效率，人工清除又无法保障安全，进...
