电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

聚氨酯合成材料、工艺及性能测试MicrosoftWord文档

聚氨酯合成材料、工艺及性能测试MicrosoftWord文档_第1页
1/6
聚氨酯合成材料、工艺及性能测试MicrosoftWord文档_第2页
2/6
聚氨酯合成材料、工艺及性能测试MicrosoftWord文档_第3页
3/6

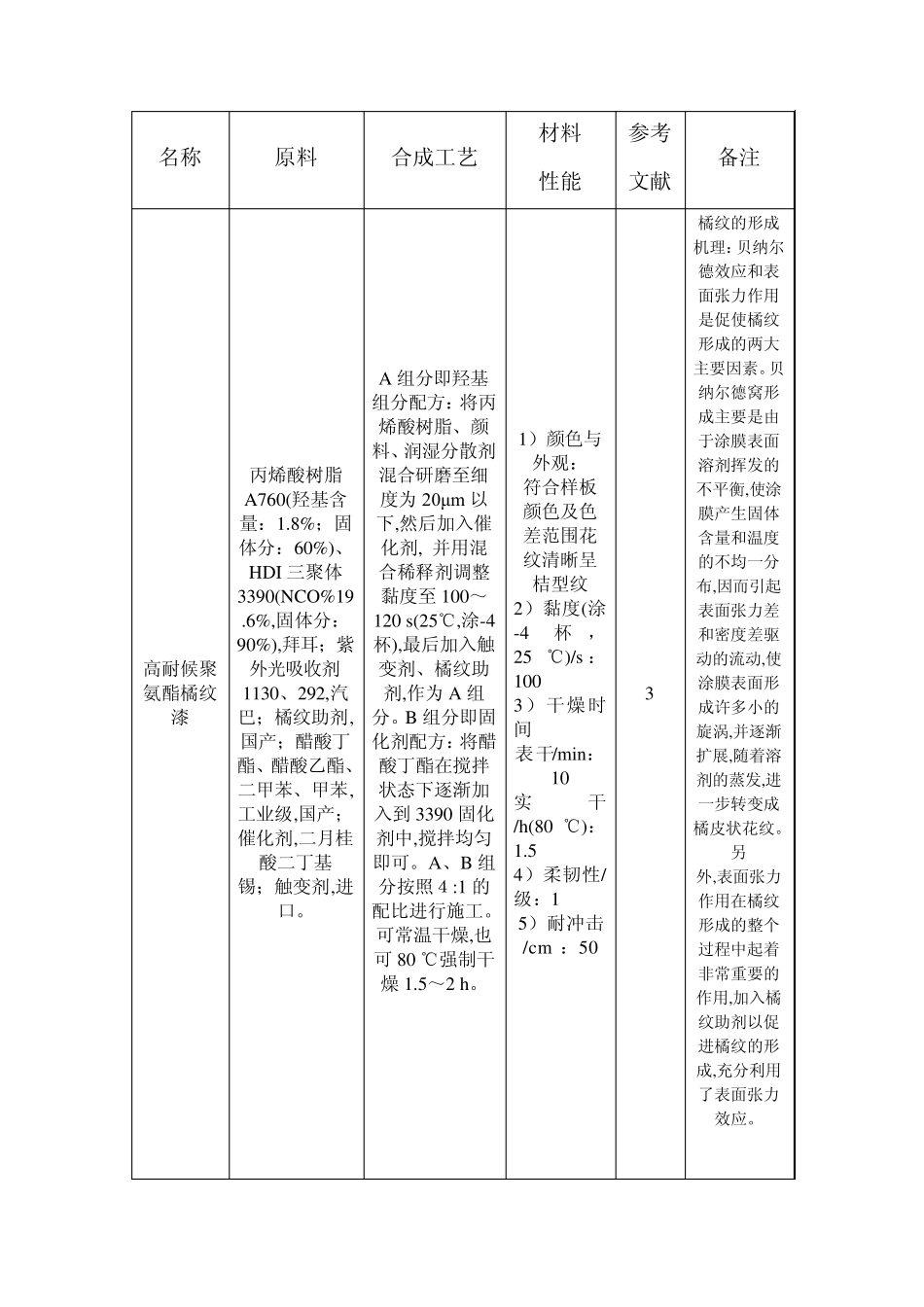

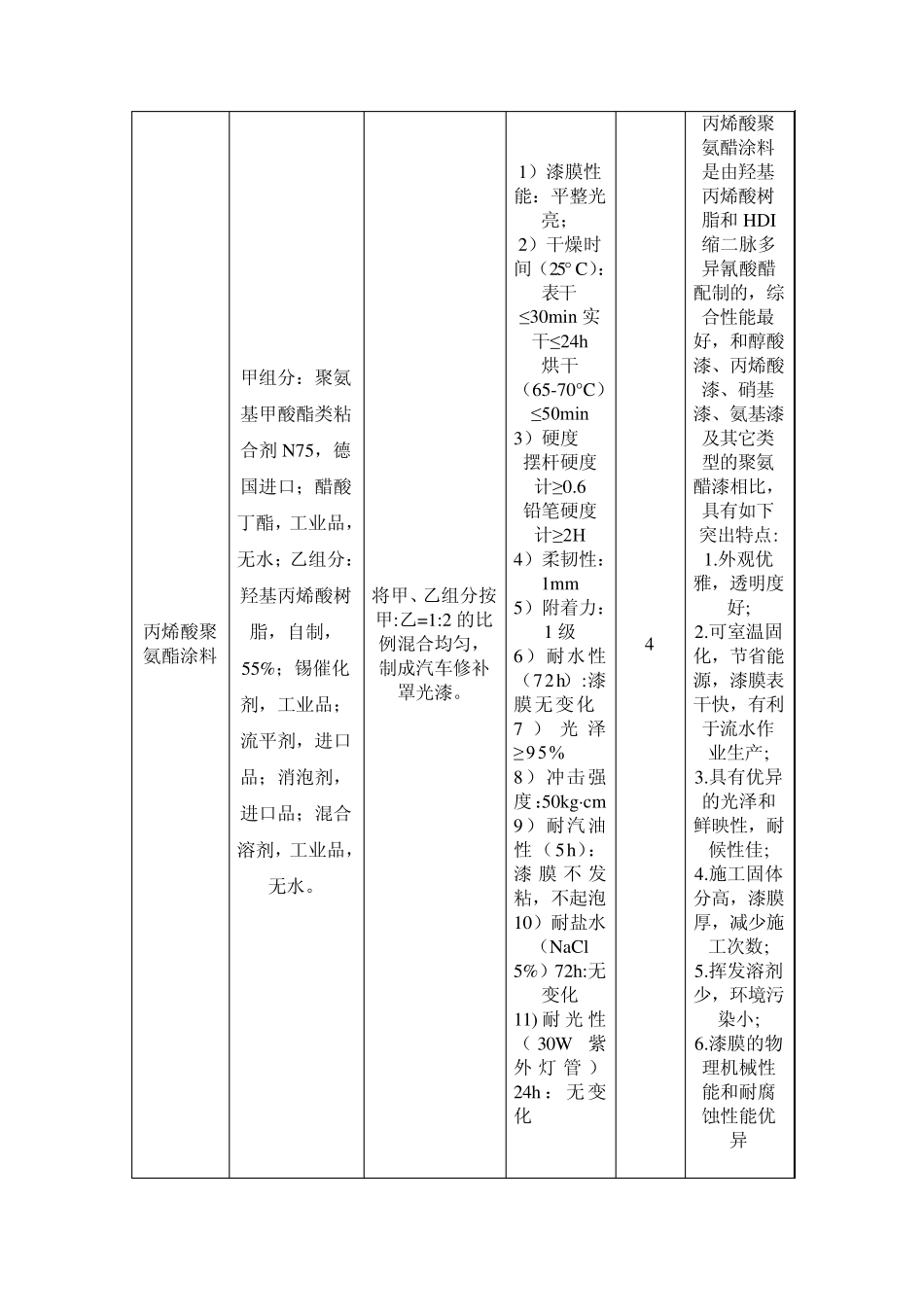

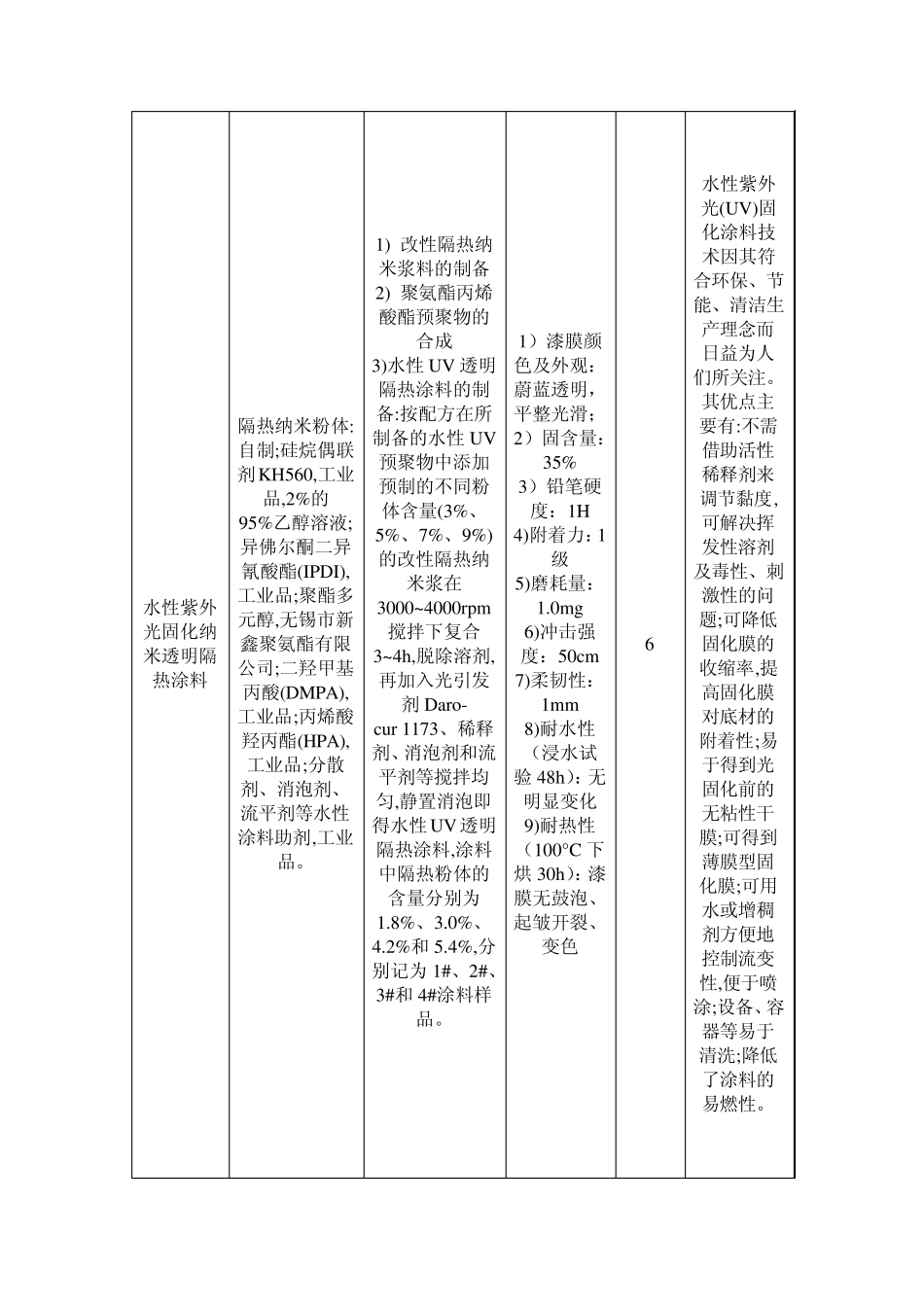

名称 原料 合成工艺 材料 性能 参考 文献 备注 高耐候聚氨酯橘纹漆 丙烯酸树脂A760(羟基含量:1.8%;固体分:60%)、HDI 三聚体3390(NCO%19.6%,固体分:90%),拜耳;紫外光吸收剂1130、292,汽巴;橘纹助剂,国产;醋酸丁酯、醋酸乙酯、二甲苯、甲苯,工业级,国产;催化剂,二月桂酸二丁基 锡;触变剂,进口。 A 组分即羟基组分配方:将丙烯酸树脂、颜料、润湿分散剂混合研磨至细度为20μm 以下,然后加入催化剂, 并用混合稀释剂调整黏度至100~120 s(25℃,涂-4 杯),最后加入触变剂、橘纹助剂,作为A 组分。B 组分即固化剂配方:将醋酸丁酯在搅拌状态下逐渐加入到 3390 固化剂中,搅拌均匀即可。A、B 组分按照4:1 的配比进行施工。可常温干燥,也可 80 ℃强制干燥 1.5~2 h。 1)颜色与外观: 符合样板颜色及色差范围花纹清晰呈桔型纹 2)黏度(涂-4杯,25 ℃)/s:100 3)干燥时间 表干/min:10 实干/h(80 ℃):1.5 4)柔韧性/级:1 5)耐冲击/cm :50 3 橘纹的形成机理:贝纳尔德效应和表面张力作用是促使橘纹形成的两大主要因素。贝纳尔德窝形成主要是由于涂膜表面溶剂挥发的不平衡,使涂膜产生固体含量和温度的不均一分布,因而引起表面张力差和密度差驱动的流动,使涂膜表面形成许多小的旋涡,并逐渐扩展,随着溶剂的蒸发,进一步转变成橘皮状花纹。另 外,表面张力作用在橘纹形成的整个过程中起着非常重要的作用,加入橘纹助剂以促进橘纹的形成,充分利用了表面张力效应。 丙烯酸聚氨酯涂料 甲组分:聚氨基甲酸酯类粘合剂N75,德国进口;醋酸丁酯,工业品,无水;乙组分:羟基丙烯酸树脂,自制,55%;锡催化剂,工业品;流平剂,进口品;消泡剂,进口品;混合溶剂,工业品,无水。 将甲、乙组分按甲:乙=1:2 的比例混合均匀, 制成汽车修补罩光漆。 1)漆膜性能:平整光亮; 2)干燥时间(25° C): 表干≤30min 实干≤24h 烘干(65-70°C)≤50min 3)硬度 摆杆硬度计≥0.6 铅笔硬度计≥2H 4)柔韧性:1mm 5)附着力:1 级 6)耐水性(72h):漆膜无变化 7 ) 光 泽≥95% 8)冲击强度:50kg·cm 9)耐汽油性(5h):漆 膜 不 发粘,不起泡 10)耐盐水(NaCl 5%)72h:无变化 11) 耐 光 性( 30W紫外 灯 管 )24h :无变化 4 丙烯酸聚氨醋涂料是由羟基丙烯酸树脂和 HDI缩二脉多异氰酸醋配制的,综合性能最好,和醇酸漆、丙烯酸漆、硝基漆、氨基漆及其它类型的聚氨醋漆相比,具有...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

聚氨酯合成材料、工艺及性能测试MicrosoftWord文档

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
