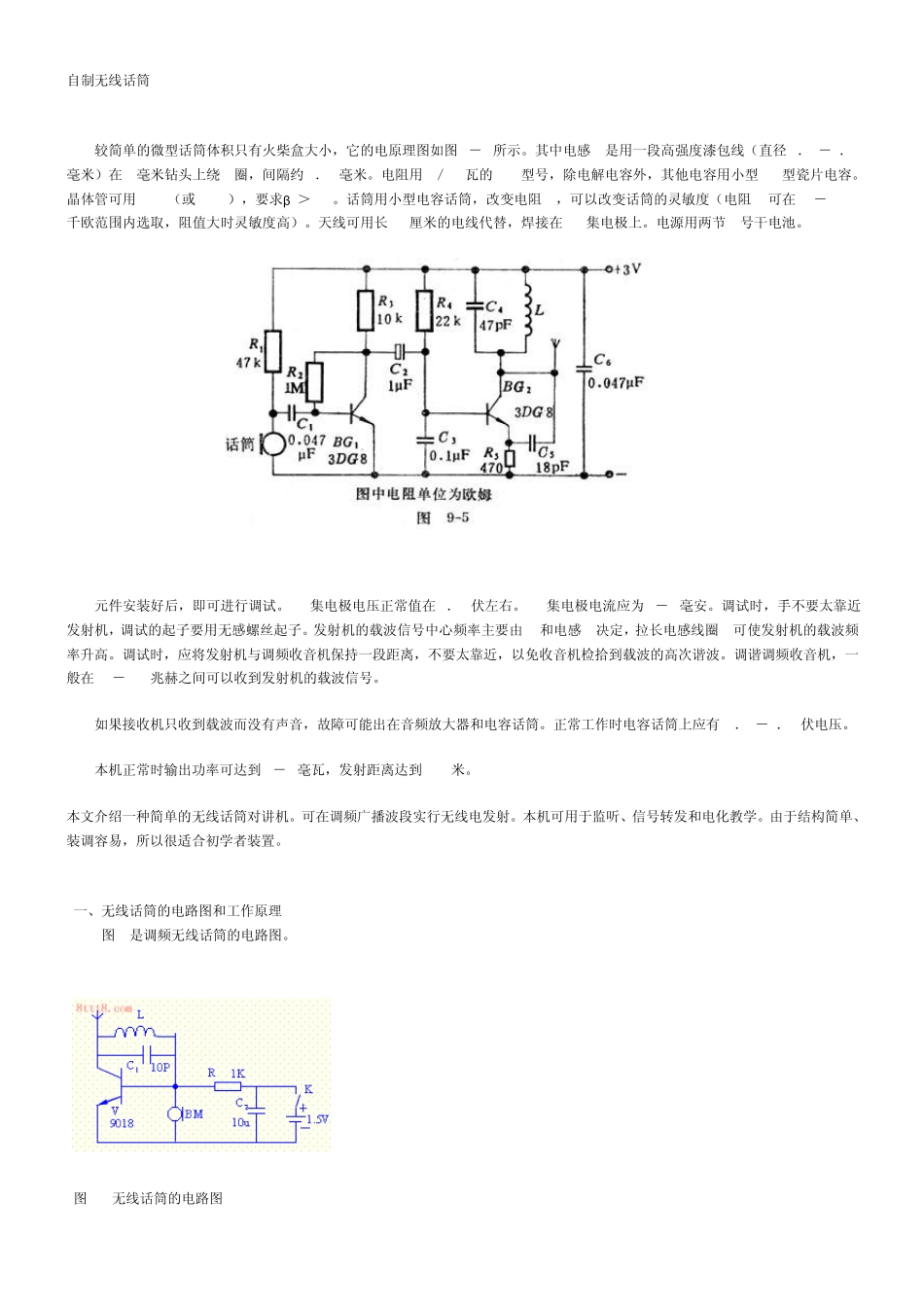

自制无线话筒 较简单的微型话筒体积只有火柴盒大小，它的电原理图如图 9－5所示。其中电感 L是用一段高强度漆包线（直径 0．5－0．7毫米）在 3毫米钻头上绕 5圈，间隔约 5．5毫米。电阻用 1／16瓦的 RTX型号，除电解电容外，其他电容用小型 CC1型瓷片电容。晶体管可用 3DG8（或 3DG6），要求β ＞100。话筒用小型电容话筒，改变电阻 R1，可以改变话筒的灵敏度（电阻 R1可在 10－100千欧范围内选取，阻值大时灵敏度高）。天线可用长 10厘米的电线代替，焊接在 BG2集电极上。电源用两节 5号干电池。 元件安装好后，即可进行调试。BG1集电极电压正常值在 1．4伏左右。BG2集电极电流应为 4－6毫安。调试时，手不要太靠近发射机，调试的起子要用无感螺丝起子。发射机的载波信号中心频率主要由C4和电感 L决定，拉长电感线圈 L可使发射机的载波频率升高。调试时，应将发射机与调频收音机保持一段距离，不要太靠近，以免收音机检拾到载波的高次谐波。调谐调频收音机，一般在 80－108兆赫之间可以收到发射机的载波信号。 如果接收机只收到载波而没有声音，故障可能出在音频放大器和电容话筒。正常工作时电容话筒上应有 0．7－1．5伏电压。 本机正常时输出功率可达到5－8毫瓦，发射距离达到100米。 本文介绍一种简单的无线话筒对讲机。可在调频广播波段实行无线电发射。本机可用于监听、信号转发和电化教学。由于结构简单、装调容易，所以很适合初学者装置。 一、无线话筒的电路图和工作原理 图 1是调频无线话筒的电路图。 图 1 无线话筒的电路图 驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈 L和电容器Ｃ 1组成的高频振荡器上，形成调频信号由天线发射到空间。在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。 二、元件的规格和检测方法 本机结构简单，包括电池在内，一共才有 8只元件。 C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻 k为拨动开关 V为高频三极管9018日ＢＭ为小型驻极体话筒L为空心线圈。 驻极体话筒灵敏度越高，无线话筒的效果越好。它的外形和测试方法见图 2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。 图 2 驻极体话筒检测 L是空心电感线圈。用?0．5毫米的漆包线在元珠笔芯上密绕 10圈。用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（如图...
