微机保护停电更换微机保护装置插件检修作业指导书

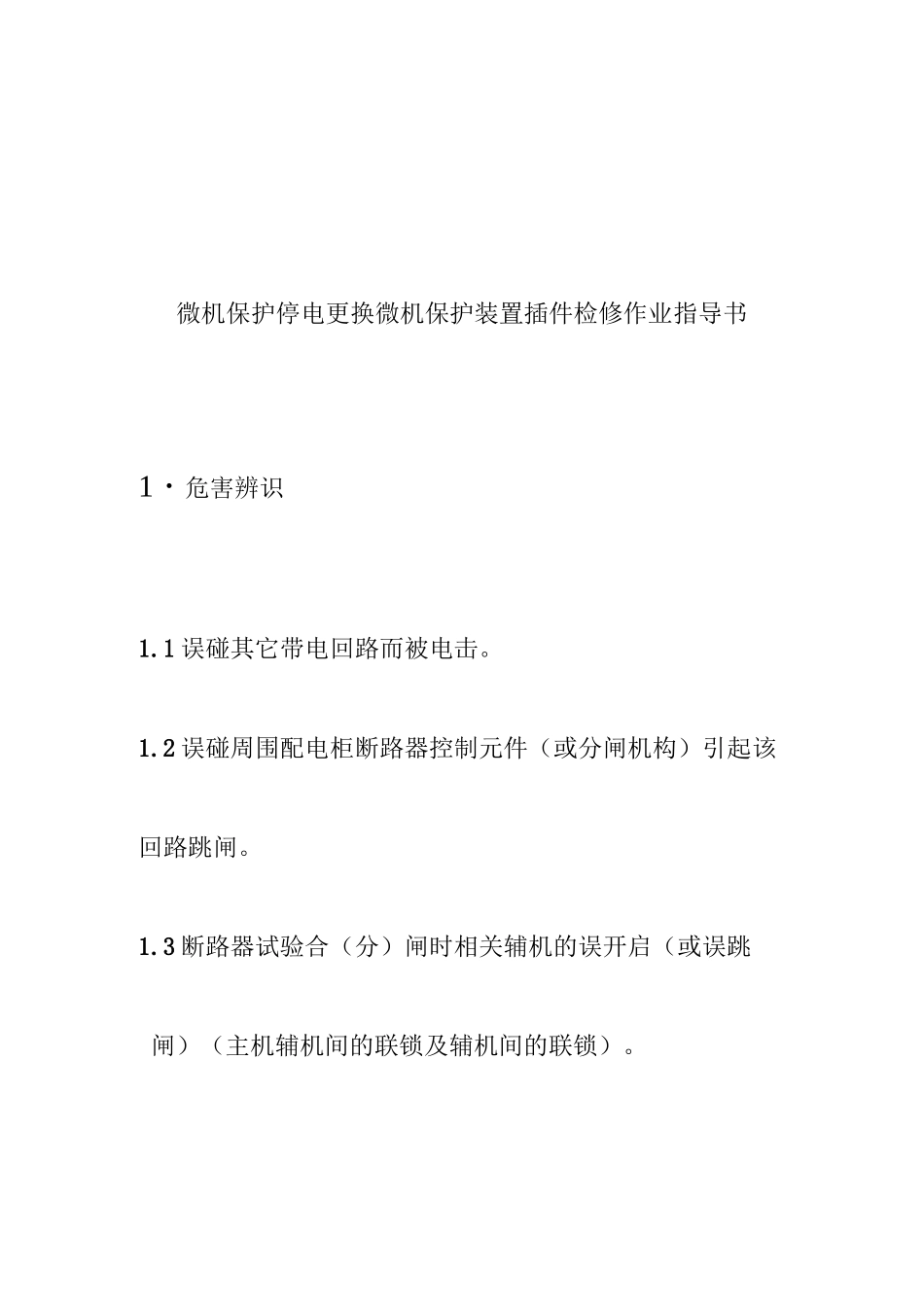

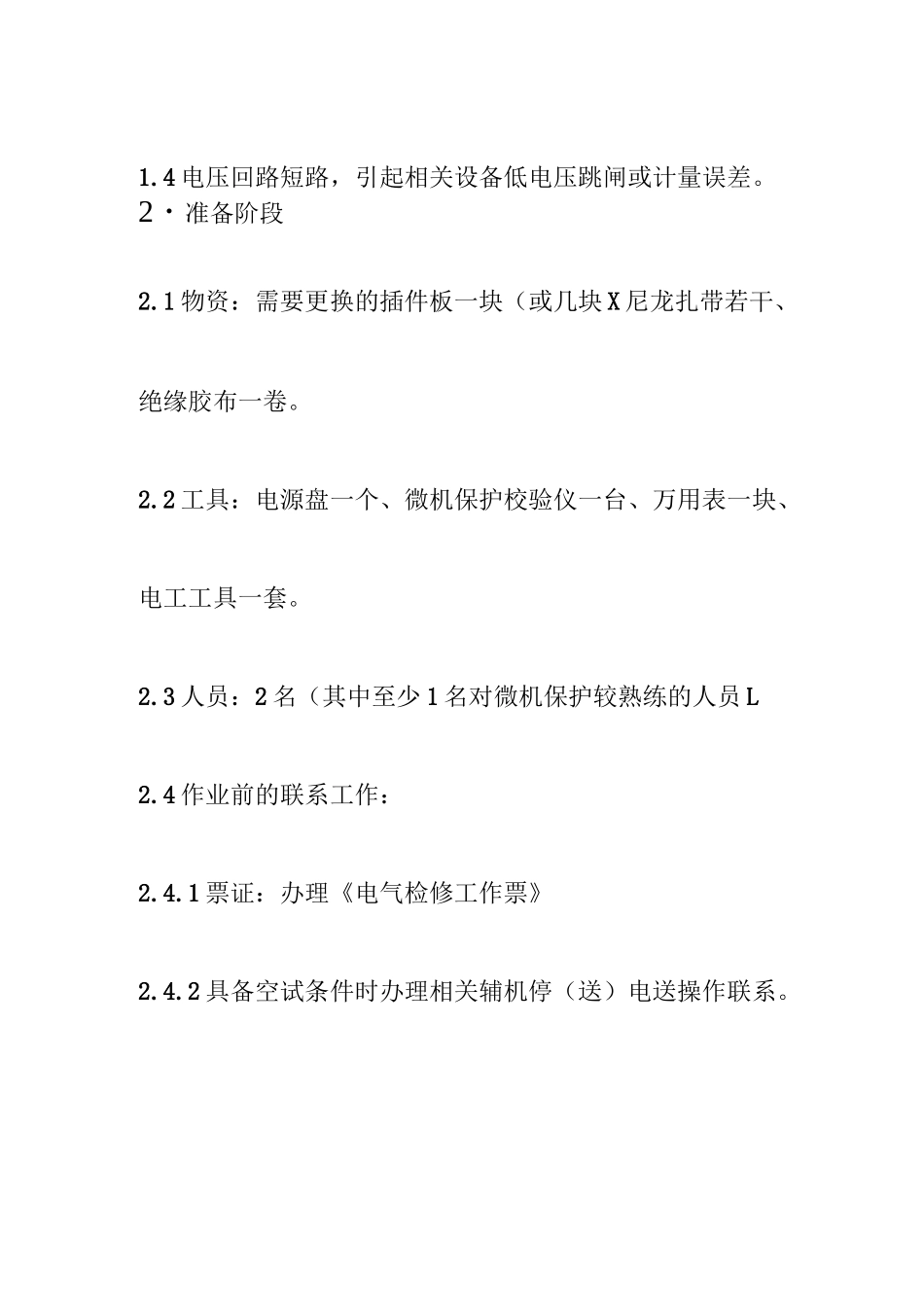

微机保护停电更换微机保护装置插件检修作业指导书1・危害辨识1.1 误碰其它带电回路而被电击。1.2 误碰周围配电柜断路器控制元件（或分闸机构）引起该回路跳闸。1.3 断路器试验合（分）闸时相关辅机的误开启（或误跳闸）（主机辅机间的联锁及辅机间的联锁）。1.4 电压回路短路，引起相关设备低电压跳闸或计量误差。2・准备阶段2.1 物资：需要更换的插件板一块（或几块 X 尼龙扎带若干、绝缘胶布一卷。2.2 工具：电源盘一个、微机保护校验仪一台、万用表一块、电工工具一套。2.3 人员：2 名（其中至少 1 名对微机保护较熟练的人员 L2.4 作业前的联系工作：2.4.1 票证：办理《电气检修工作票》2.4.2 具备空试条件时办理相关辅机停（送）电送操作联系。2.5 方案：根据以上内容制定详细的更换和校验方案。2.6 安全学习：根据校验方案，组织参与人员进行安全学习并做好记录。3-实施阶段3.1 确认工作票上的操作已全部执行无误。3.2 拆除原微机保护器上已损坏的插件。3.5 重新输入（检查）保护定值、压板。3.6 按微机保护装置的要求，逐项做与更换插件相关的各项试验：361 更换电源插件要观察微机保护器工作状态，做空投试验。3.6.2 更换交流插件要从 CT 加电流观察测量、保护电流情况，送电压空开（保险）观察电压情况。363 更换信号插件要做空投试验，并检查红、绿灯情况以及电脑上开关的显示情况。3.6.4 更换 CUP 插件要做空投试验、保护跳闸试验、保护报警试验。3.7 分析试验结果，若结果合格，贝 I」进行 C、D 二项；否则,进行 A、B 二项：3.7.1 进行详细分析、检查、维修。3.7.2 重复进行相关项目试验，直至合格。3.7.3 保护装置动作复归，恢复二次回路接线。3.7.4 联系值班班长，本次工作已完成，开关空试正常，微机保护器恢复正常。4・检修时间：更换 CPU 插件为 1.5 小时，更换其他插件为 1 小时。5・交接阶段5.1 清理现场的工具、物资、卫生。5.2 联系值班班长，注消电气检修工作票。5.3 经工艺确认并在《设备检修台帐》上填写检修记录，相关资料必须在一周内归档。KYN 髙压柜 PT 柜处理 PT 保险熔断的故障检修作业指导1.危害辨识1・1PT 柜内有 6KV 高压，可能发生触电。1・2PT 柜接线端子上有 DC220V 电源，可能发生触电。】・3PT 柜接线端子上有 AC100V 电源，可能发生触电。】・4PT 柜处于运行状态，可能造成该段设备因低电压保护误动作而停车。1.5 仔细确认，避免误分误合...
