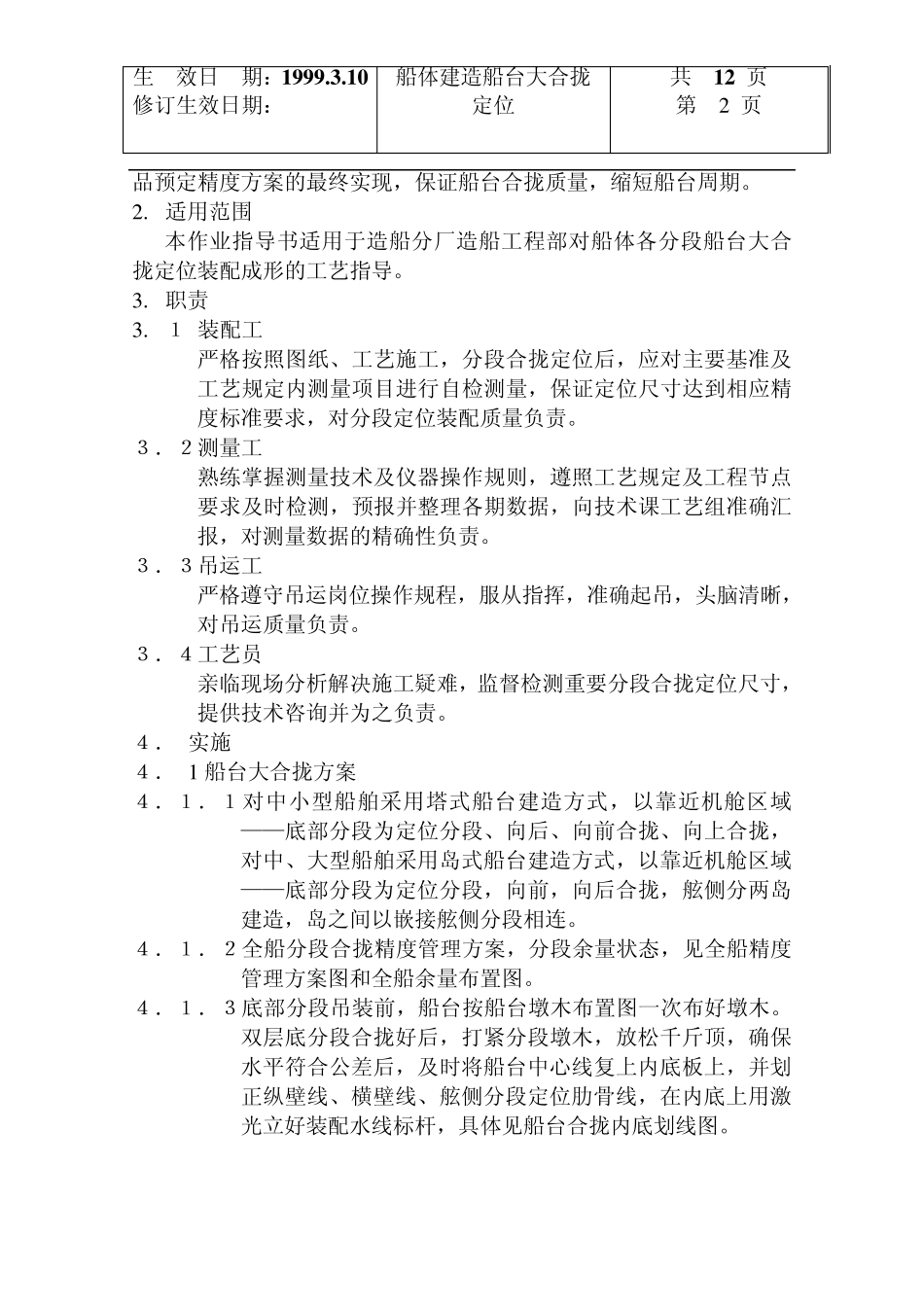

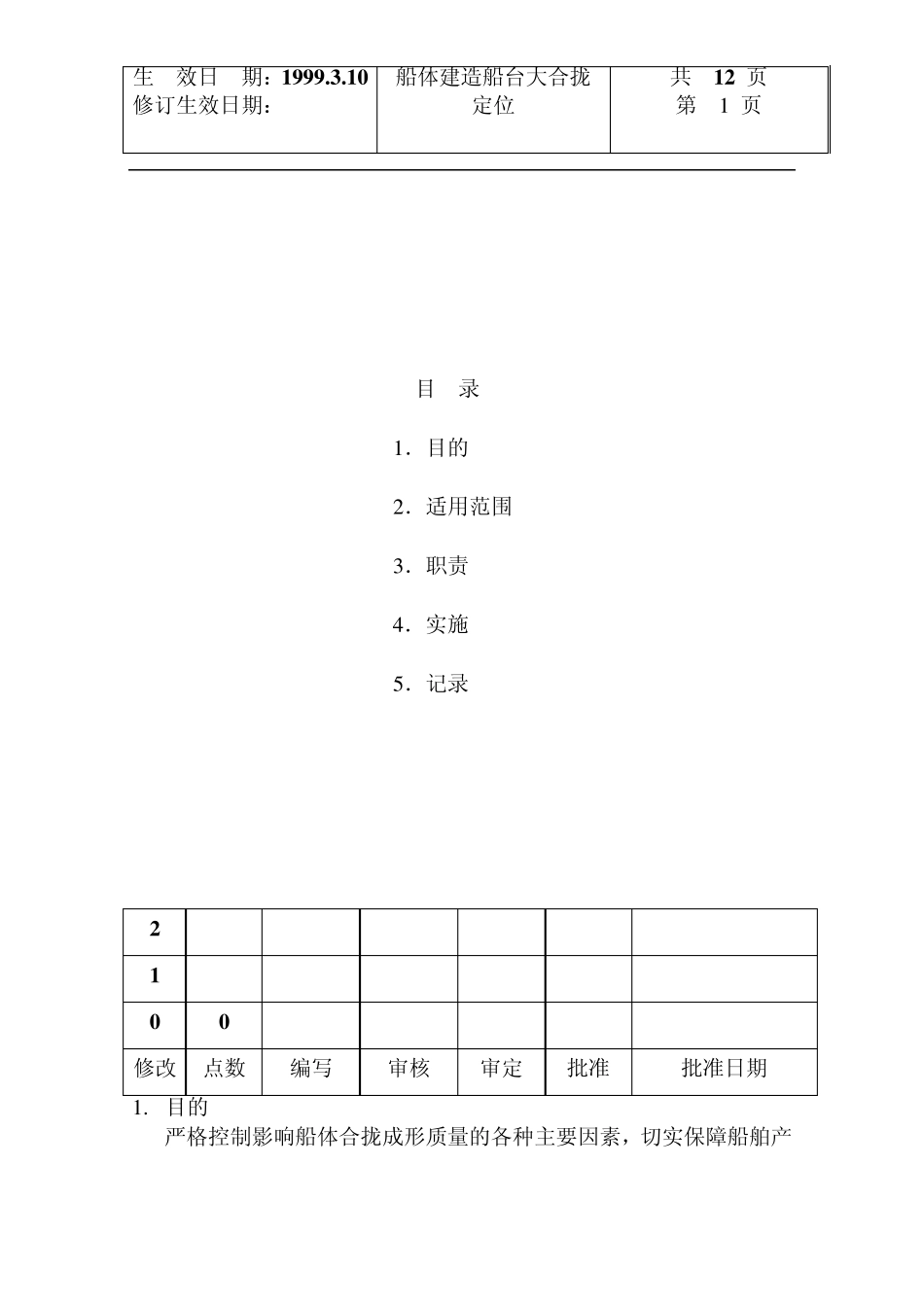

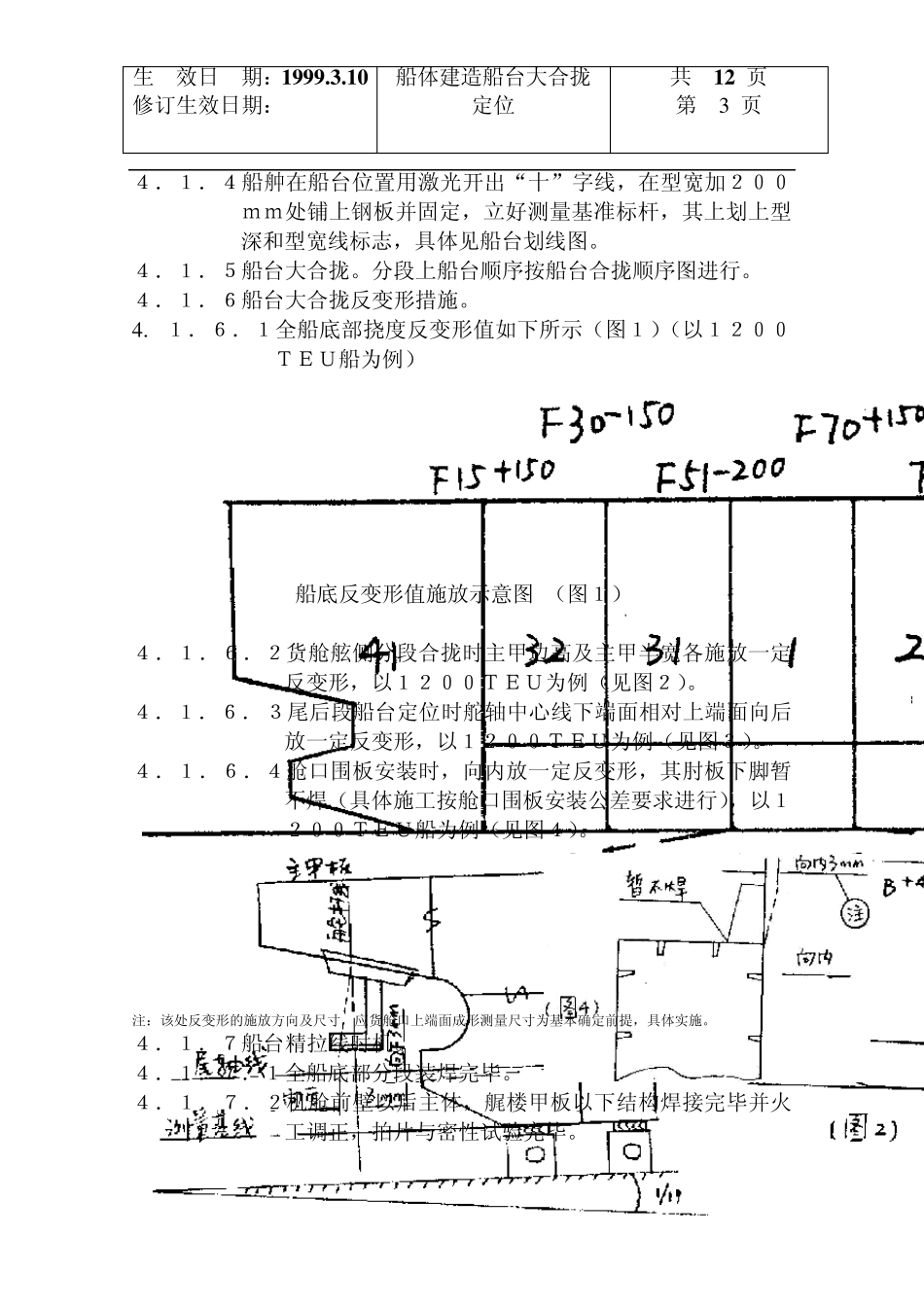

生 效日 期:1 9 9 9 .3 .1 0修订生效日期: 船体建造船台大合拢定位 共 1 2 页 第 1 页 目 录 1 .目的 2 .适用范围 3 .职责 4 .实施 5 .记录 2 1 0 0 修改 点数 编写 审核 审定 批准 批准日期 1 . 目的 严格控制影响船体合拢成形质量的各种主要因素,切实保障船舶产生 效日 期:1 9 9 9 .3 .1 0修订生效日期: 船体建造船台大合拢定位 共 1 2 页 第 2 页 品预定精度方案的最终实现,保证船台合拢质量,缩短船台周期。 2 . 适用范围 本作业指导书适用于造船分厂造船工程部对船体各分段船台大合拢定位装配成形的工艺指导。 3 . 职责 3 . 1 装配工 严格按照图纸、工艺施工,分段合拢定位后,应对主要基准及工艺规定内测量项目进行自检测量,保证定位尺寸达到相应精度标准要求,对分段定位装配质量负责。 3.2测量工 熟练掌握测量技术及仪器操作规则,遵照工艺规定及工程节点要求及时检测,预报并整理各期数据,向技术课工艺组准确汇报,对测量数据的精确性负责。 3.3吊运工 严格遵守吊运岗位操作规程,服从指挥,准确起吊,头脑清晰,对吊运质量负责。 3.4工艺员 亲临现场分析解决施工疑难,监督检测重要分段合拢定位尺寸,提供技术咨询并为之负责。 4. 实施 4. 1 船台大合拢方案 4.1. 1对中小型船舶采用塔式船台建造方式,以靠近机舱区域 ——底部分段为定位分段、向后、向前合拢、向上合拢,对中、大型船舶采用岛式船台建造方式,以靠近机舱区域——底部分段为定位分段,向前,向后合拢,舷侧分两岛建造,岛之间以嵌接舷侧分段相连。 4.1. 2全船分段合拢精度管理方案,分段余量状态,见全船精度管理方案图和全船余量布置图。 4.1. 3底部分段吊装前,船台按船台墩木布置图一次布好墩木。双层底分段合拢好后,打紧分段墩木,放松千斤顶,确保水平符合公差后,及时将船台中心线复上内底板上,并划正纵壁线、横壁线、舷侧分段定位肋骨线,在内底上用激光立好装配水线标杆,具体见船台合拢内底划线图。 生 效日 期:1 9 9 9 .3 .1 0修订生效日期: 船体建造船台大合拢定位 共 1 2 页 第 3 页 4.1. 4船舯在船台位置用激光开出“十”字线,在型宽加200mm处铺上钢板并固定,立好测量基准标杆,其上划上型深和型宽线标志,具体见船台划线图。 4.1. 5船台大合拢。分段上船台顺序按船台合...
