空压机如何确定和计算用气量

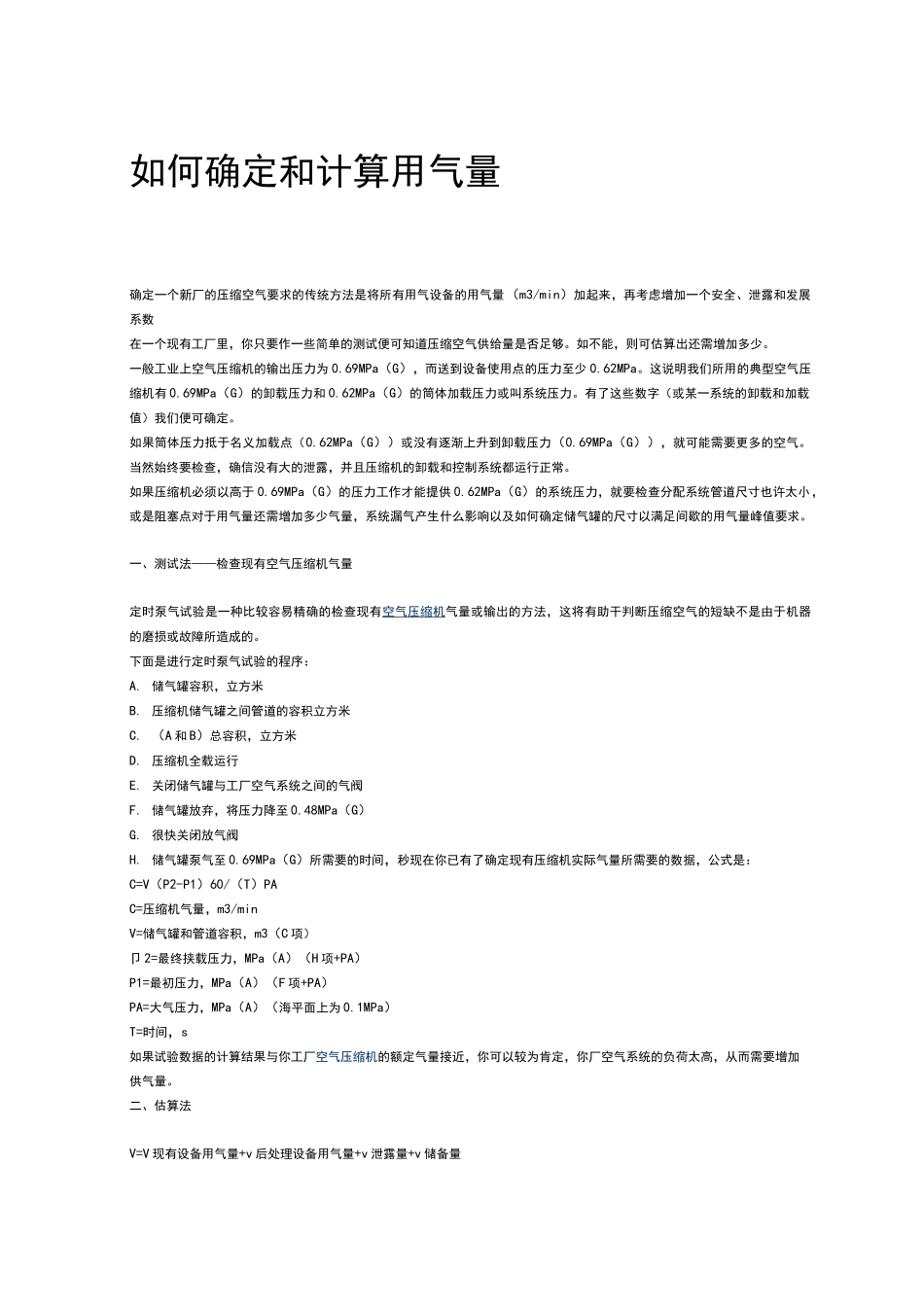

空压机如何确定和计算用气量_第1页
1/16

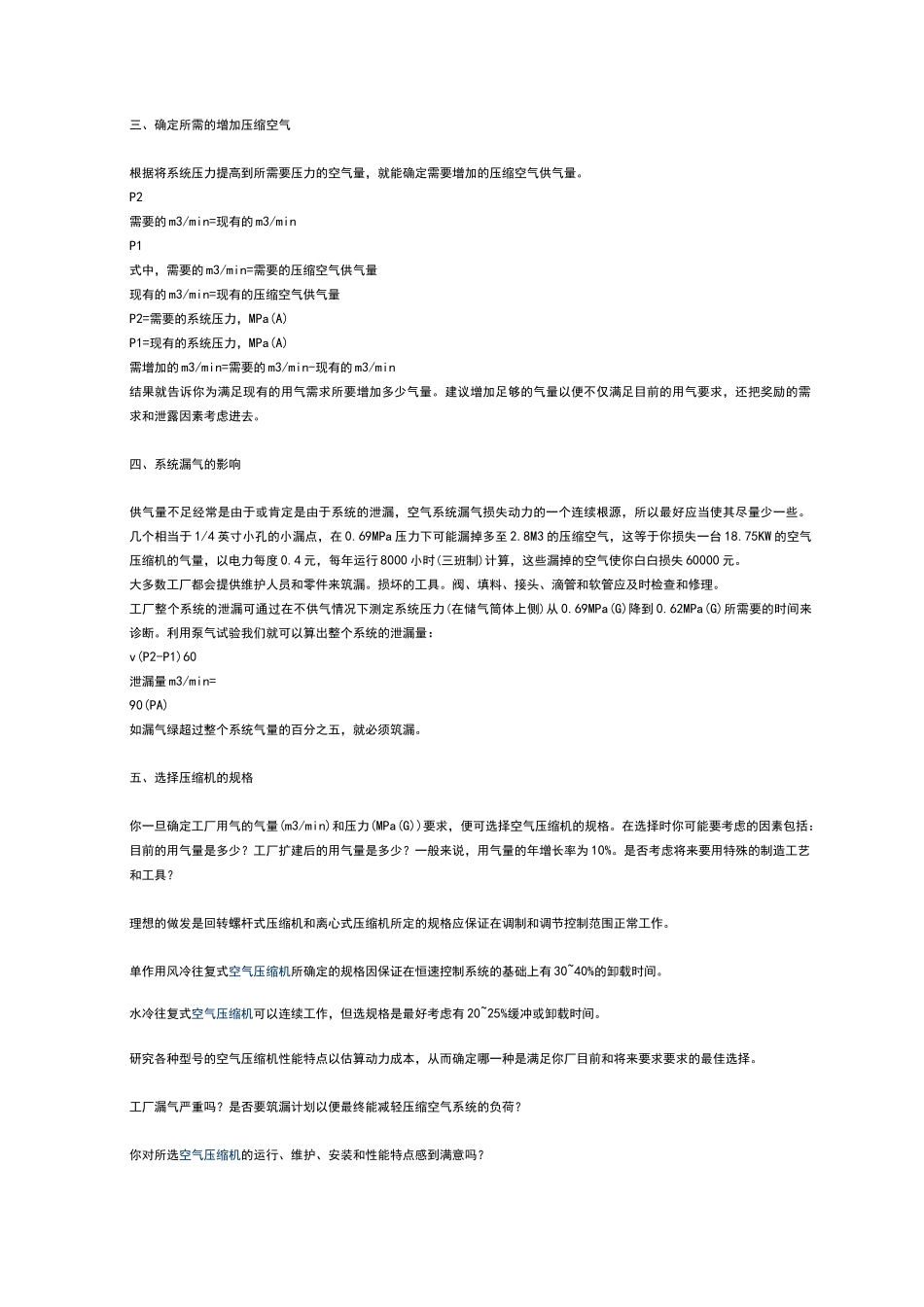

空压机如何确定和计算用气量_第2页
2/16

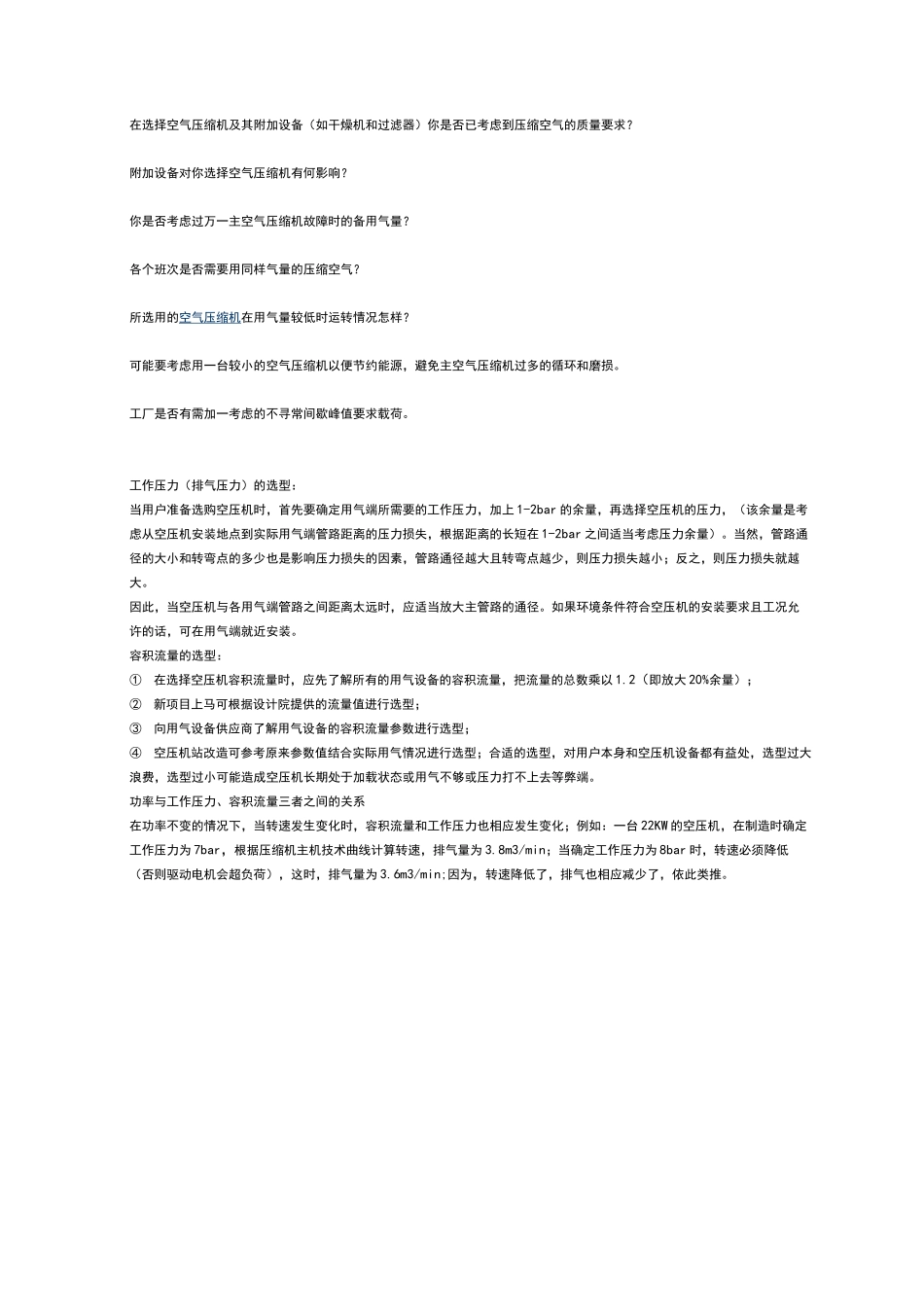

空压机如何确定和计算用气量_第3页
3/16
如何确定和计算用气量确定一个新厂的压缩空气要求的传统方法是将所有用气设备的用气量(m3/min)加起来,再考虑增加一个安全、泄露和发展系数在一个现有工厂里,你只要作一些简单的测试便可知道压缩空气供给量是否足够。如不能,则可估算出还需增加多少。一般工业上空气压缩机的输出压力为 0.69MPa(G),而送到设备使用点的压力至少 0.62MPa。这说明我们所用的典型空气压缩机有 0.69MPa(G)的卸载压力和 0.62MPa(G)的筒体加载压力或叫系统压力。有了这些数字(或某一系统的卸载和加载值)我们便可确定。如果筒体压力抵于名义加载点(0.62MPa(G))或没有逐渐上升到卸载压力(0.69MPa(G)),就可能需要更多的空气。当然始终要检查,确信没有大的泄露,并且压缩机的卸载和控制系统都运行正常。如果压缩机必须以高于 0.69MPa(G)的压力工作才能提供 0.62MPa(G)的系统压力,就要检查分配系统管道尺寸也许太小,或是阻塞点对于用气量还需增加多少气量,系统漏气产生什么影响以及如何确定储气罐的尺寸以满足间歇的用气量峰值要求。一、测试法——检查现有空气压缩机气量定时泵气试验是一种比较容易精确的检查现有空气压缩机气量或输出的方法,这将有助干判断压缩空气的短缺不是由于机器的磨损或故障所造成的。下面是进行定时泵气试验的程序:A. 储气罐容积,立方米B. 压缩机储气罐之间管道的容积立方米C. (A 和 B)总容积,立方米D. 压缩机全载运行E. 关闭储气罐与工厂空气系统之间的气阀F. 储气罐放弃,将压力降至 0.48MPa(G)G. 很快关闭放气阀H. 储气罐泵气至 0.69MPa(G)所需要的时间,秒现在你已有了确定现有压缩机实际气量所需要的数据,公式是:C=V(P2-P1)60/(T)PAC=压缩机气量,m3/minV=储气罐和管道容积,m3(C 项)卩 2=最终挟载压力,MPa(A)(H 项+PA)P1=最初压力,MPa(A)(F 项+PA)PA=大气压力,MPa(A)(海平面上为 0.1MPa)T=时间,s如果试验数据的计算结果与你工厂空气压缩机的额定气量接近,你可以较为肯定,你厂空气系统的负荷太高,从而需要增加供气量。二、估算法V=V 现有设备用气量+v 后处理设备用气量+v 泄露量+v 储备量三、确定所需的增加压缩空气根据将系统压力提高到所需要压力的空气量,就能确定需要增加的压缩空气供气量。P2需要的 m3/min=现有的 m3/minP1式中,需要的 m3/min=需要的压缩空气供气量现有的 m3/min=现有的压缩空气供气量P2=需要的系统压力,MPa(A)P1=现...
