扩散工艺知识

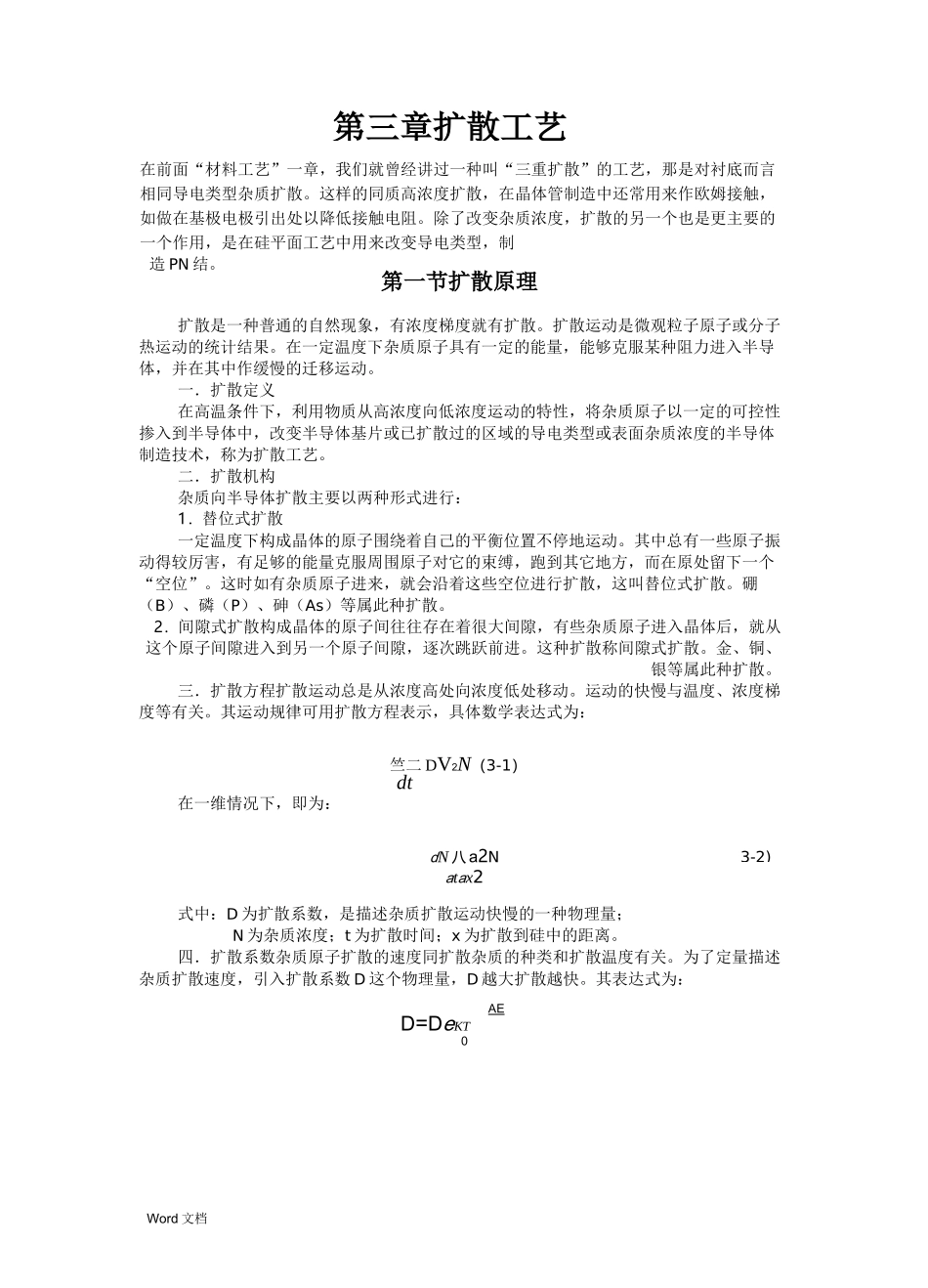

扩散工艺知识_第1页
1/15

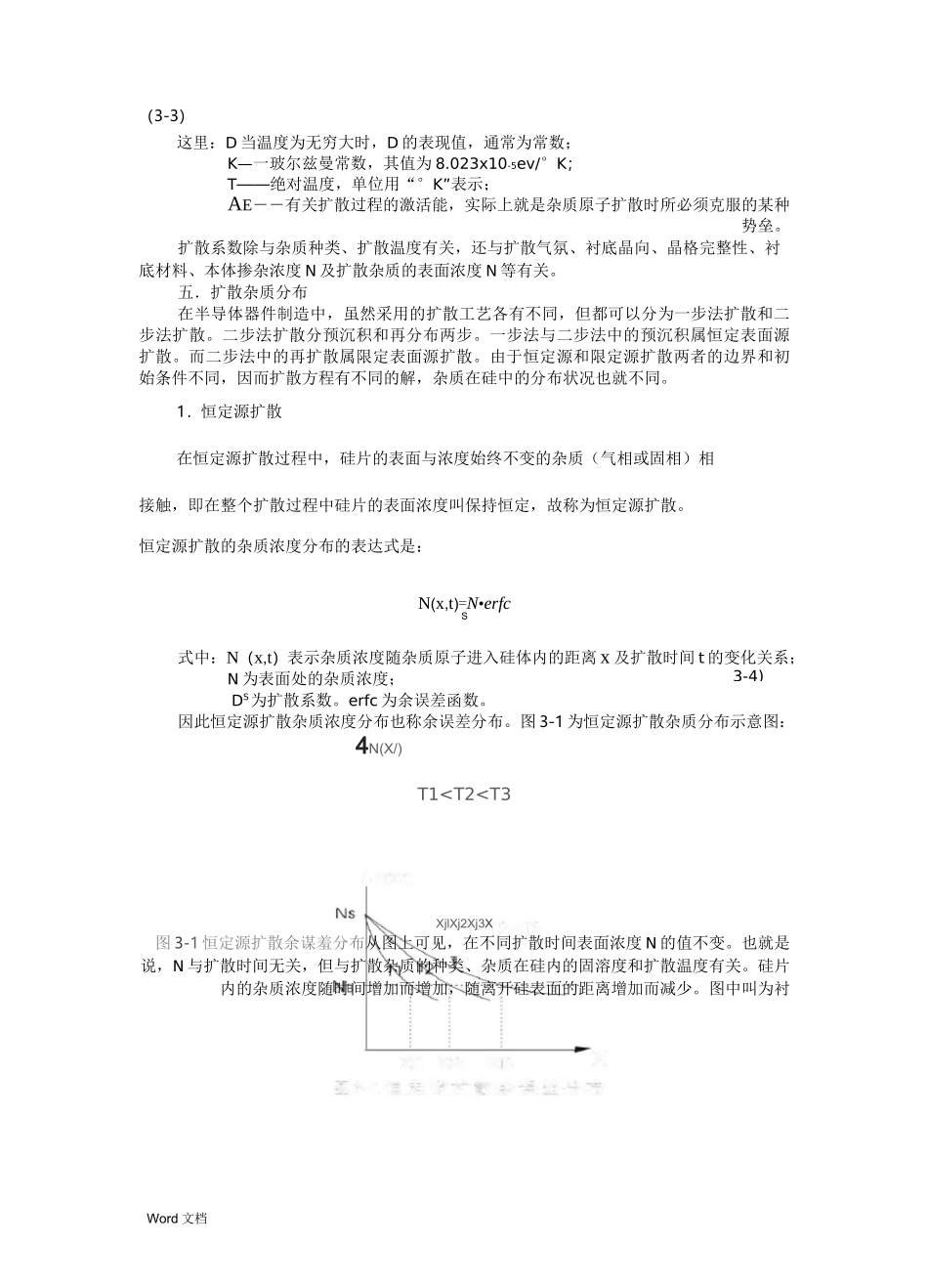

扩散工艺知识_第2页
2/15

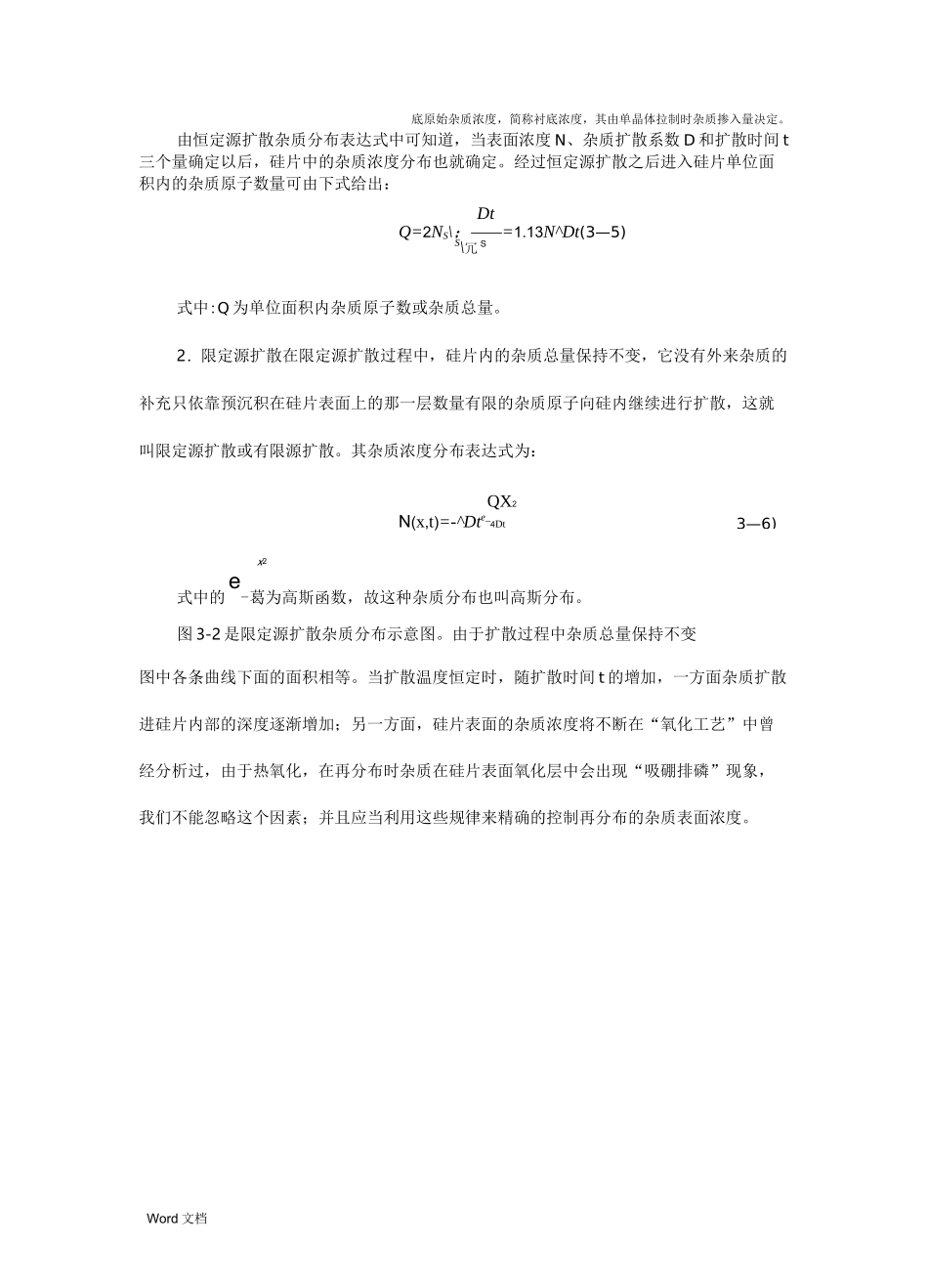

扩散工艺知识_第3页
3/15
Word 文档3-2)第三章扩散工艺在前面“材料工艺”一章,我们就曾经讲过一种叫“三重扩散”的工艺,那是对衬底而言相同导电类型杂质扩散。这样的同质高浓度扩散,在晶体管制造中还常用来作欧姆接触,如做在基极电极引出处以降低接触电阻。除了改变杂质浓度,扩散的另一个也是更主要的一个作用,是在硅平面工艺中用来改变导电类型,制造 PN 结。第一节扩散原理扩散是一种普通的自然现象,有浓度梯度就有扩散。扩散运动是微观粒子原子或分子热运动的统计结果。在一定温度下杂质原子具有一定的能量,能够克服某种阻力进入半导体,并在其中作缓慢的迁移运动。一.扩散定义在高温条件下,利用物质从高浓度向低浓度运动的特性,将杂质原子以一定的可控性掺入到半导体中,改变半导体基片或已扩散过的区域的导电类型或表面杂质浓度的半导体制造技术,称为扩散工艺。二.扩散机构杂质向半导体扩散主要以两种形式进行:1.替位式扩散一定温度下构成晶体的原子围绕着自己的平衡位置不停地运动。其中总有一些原子振动得较厉害,有足够的能量克服周围原子对它的束缚,跑到其它地方,而在原处留下一个“空位”。这时如有杂质原子进来,就会沿着这些空位进行扩散,这叫替位式扩散。硼(B)、磷(P)、砷(As)等属此种扩散。2.间隙式扩散构成晶体的原子间往往存在着很大间隙,有些杂质原子进入晶体后,就从这个原子间隙进入到另一个原子间隙,逐次跳跃前进。这种扩散称间隙式扩散。金、铜、银等属此种扩散。三.扩散方程扩散运动总是从浓度高处向浓度低处移动。运动的快慢与温度、浓度梯度等有关。其运动规律可用扩散方程表示,具体数学表达式为:竺二 DV2N(3-1)dt在一维情况下,即为:dN 八 a2Natax2式中:D 为扩散系数,是描述杂质扩散运动快慢的一种物理量;N 为杂质浓度;t 为扩散时间;x 为扩散到硅中的距离。四.扩散系数杂质原子扩散的速度同扩散杂质的种类和扩散温度有关。为了定量描述杂质扩散速度,引入扩散系数 D 这个物理量,D 越大扩散越快。其表达式为:AED=DeKT0Word 文档3-4)(3-3)这里:D 当温度为无穷大时,D 的表现值,通常为常数;K—一玻尔兹曼常数,其值为 8.023x10-5ev/°K;T——绝对温度,单位用“°K”表示;AE――有关扩散过程的激活能,实际上就是杂质原子扩散时所必须克服的某种势垒。扩散系数除与杂质种类、扩散温度有关,还与扩散气氛、衬底晶向、晶格完整性、衬底材料、本体掺杂浓度 N 及扩散杂质的表面浓度...
