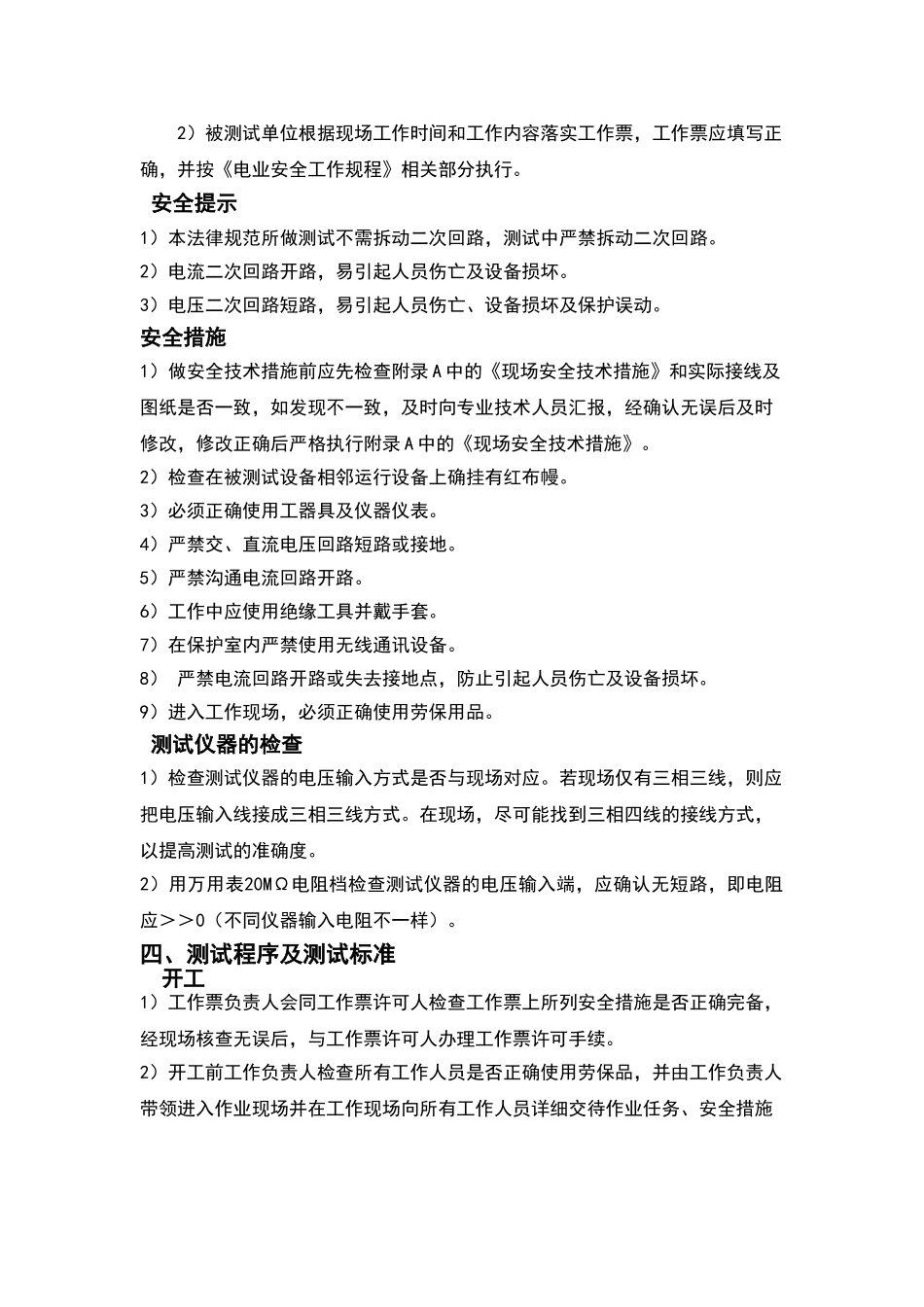

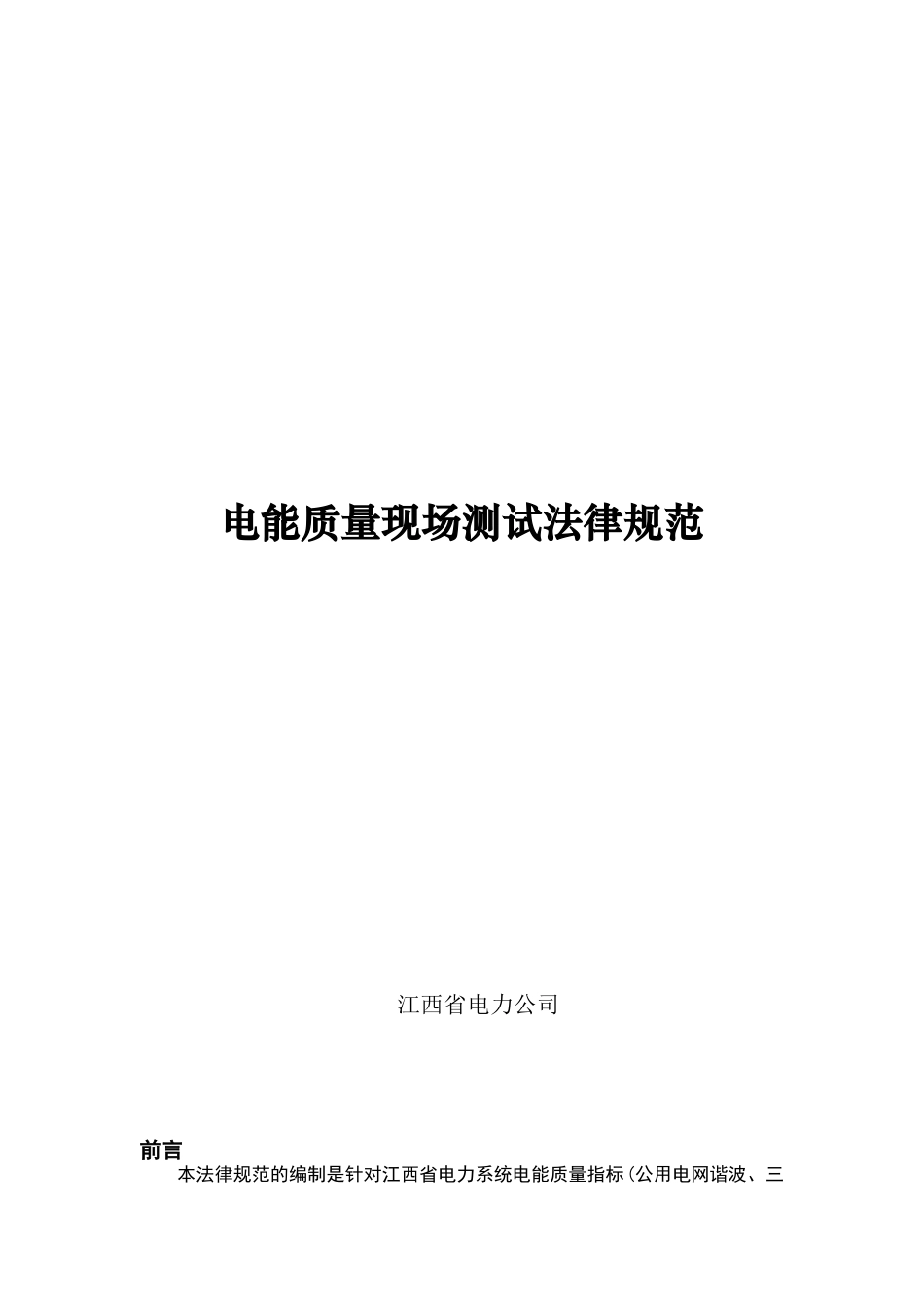

电能质量现场测试法律规范江西省电力公司前言本法律规范的编制是针对江西省电力系统电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)测试而制订。一、 范围本法律规范适用于发电厂、变电站、用户端电能质量指标(公用电网谐波、三相电压不平衡度、电压波动及闪变)现场测试。二、引用标准GB/T14549-1993 《电能质量 公用电网谐波》GB/T15543-2024 《电能质量 三相电压允许不平衡度》GB/T 12326-2024《电能质量 电压波动和闪变》电能质量综合测试分析仪技术说明书三、测试前准备工作 人员要求1)现场工作人员应身体健康、精神状态良好。2)必须具备必要的电气知识、掌握本专业作业技能。3)仔细学习了本测试法律规范。4)熟悉《电业安全工作规程》相关知识,并经考试合格。5)有强烈的安全责任感。 工器具及材料1)个人工具箱1套。2)电能质量综合测试分析仪若干套(在有效期内)。3)数字万用表1只(在有效期内)。4)试验接线3套。5)绝缘胶布1卷。6)毛刷2把(″)。7)手电筒1个。 现场准备工作1)开工前两天内,准备好本次测试所需电能质量综合测试分析仪、工器具、相关图纸,收集所测线路或机组的PT、CT变比,现场运行方式、供电主变容量、谐波源用户协议容量等相关技术资料。电能质量综合测试分析仪的电压、电流回路完好,工器具应试验合格,满足本次测试的要求,材料应齐全,图纸及资料应附合现场实际情况。2)被测试单位根据现场工作时间和工作内容落实工作票,工作票应填写正确,并按《电业安全工作规程》相关部分执行。 安全提示1)本法律规范所做测试不需拆动二次回路,测试中严禁拆动二次回路。2)电流二次回路开路,易引起人员伤亡及设备损坏。3)电压二次回路短路,易引起人员伤亡、设备损坏及保护误动。安全措施1)做安全技术措施前应先检查附录 A 中的《现场安全技术措施》和实际接线及图纸是否一致,如发现不一致,及时向专业技术人员汇报,经确认无误后及时修改,修改正确后严格执行附录 A 中的《现场安全技术措施》。2)检查在被测试设备相邻运行设备上确挂有红布幔。3)必须正确使用工器具及仪器仪表。4)严禁交、直流电压回路短路或接地。5)严禁沟通电流回路开路。6)工作中应使用绝缘工具并戴手套。7)在保护室内严禁使用无线通讯设备。8) 严禁电流回路开路或失去接地点,防止引起人员伤亡及设备损坏。9)进入工作现场,必须正确使用劳保用品。 测试仪器的检查1)检查测试仪器的电压输入方式...
