预应力管桩施工(静压)技术交底

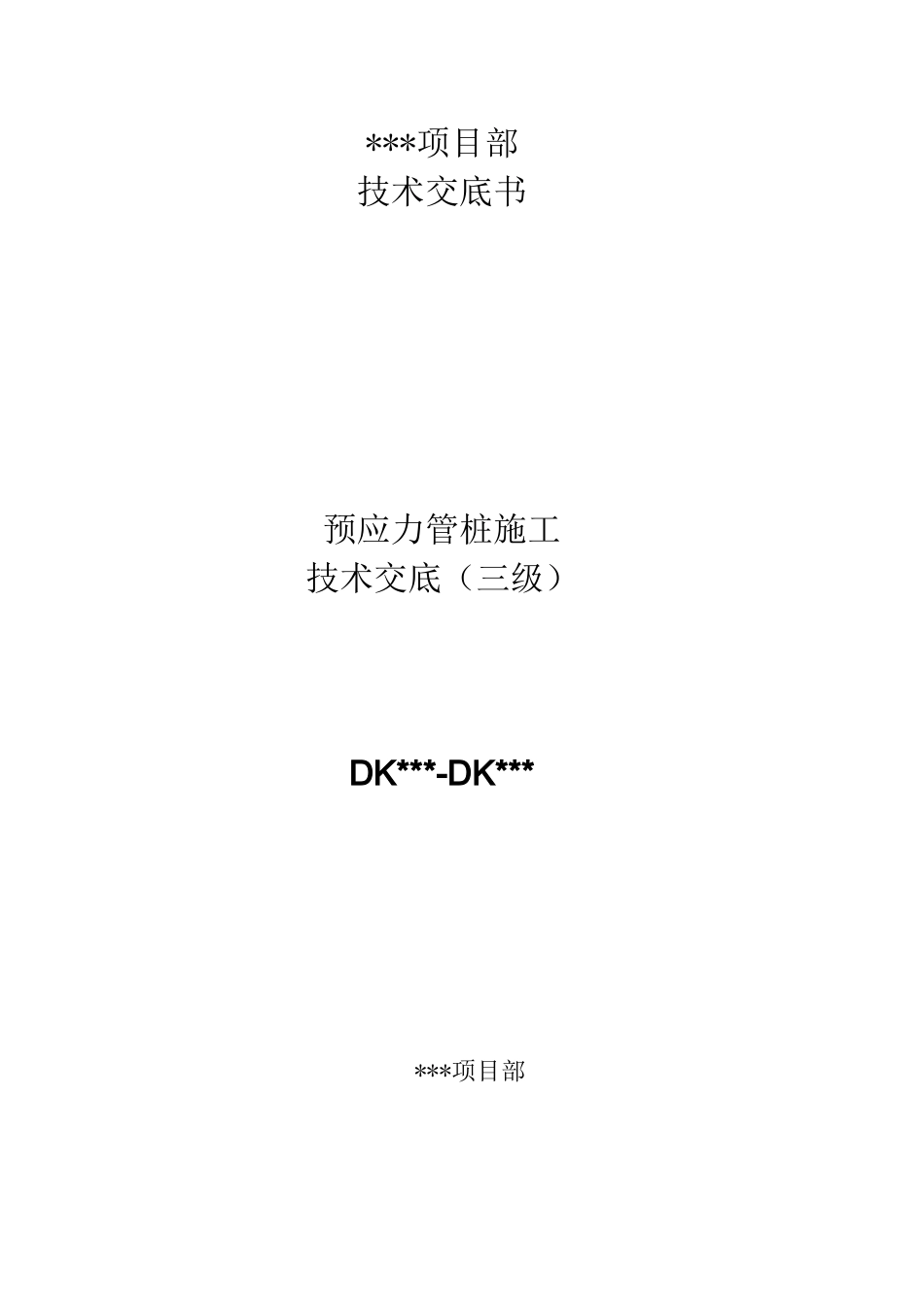

预应力管桩施工(静压)技术交底_第1页
1/7

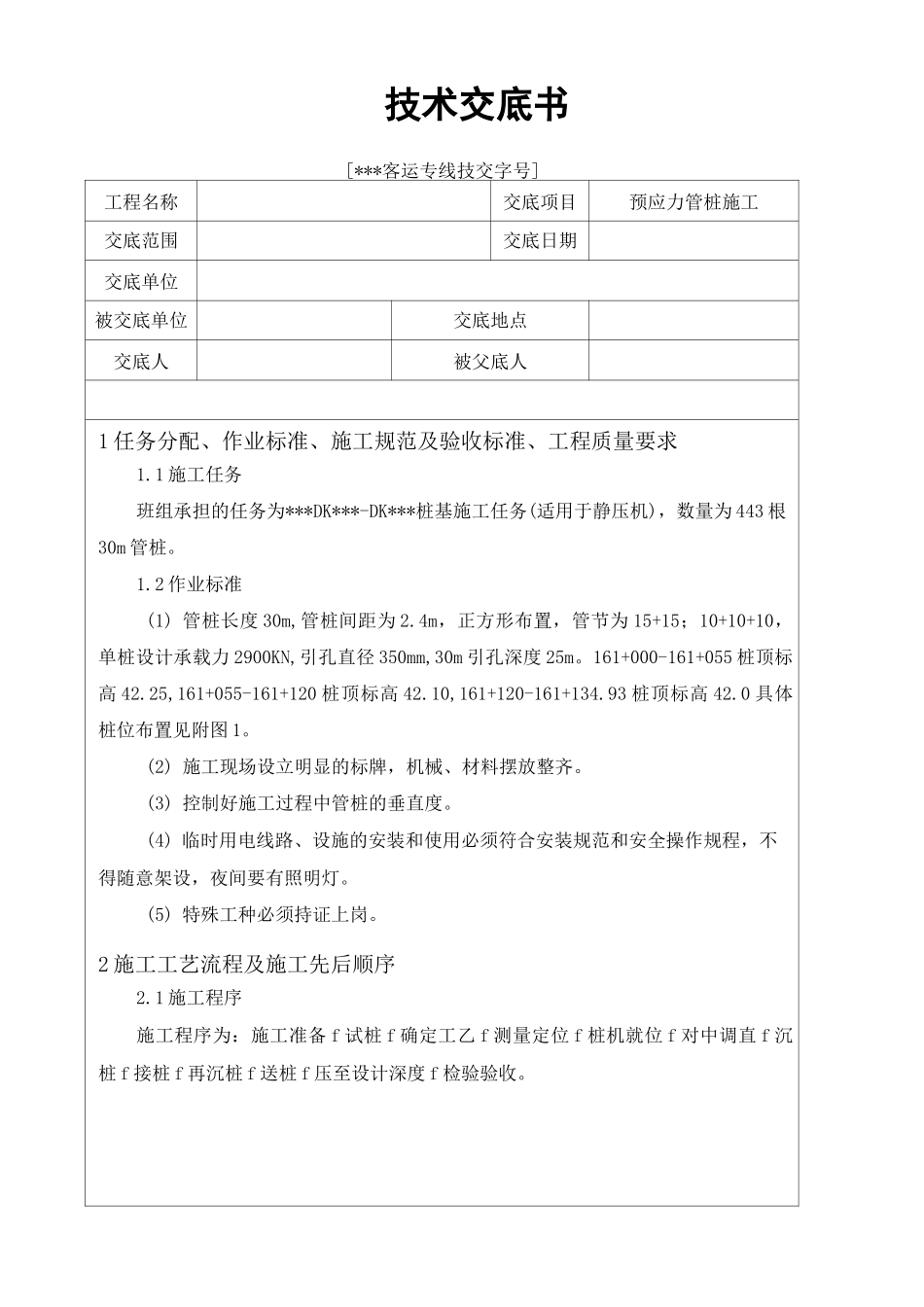

预应力管桩施工(静压)技术交底_第2页
2/7

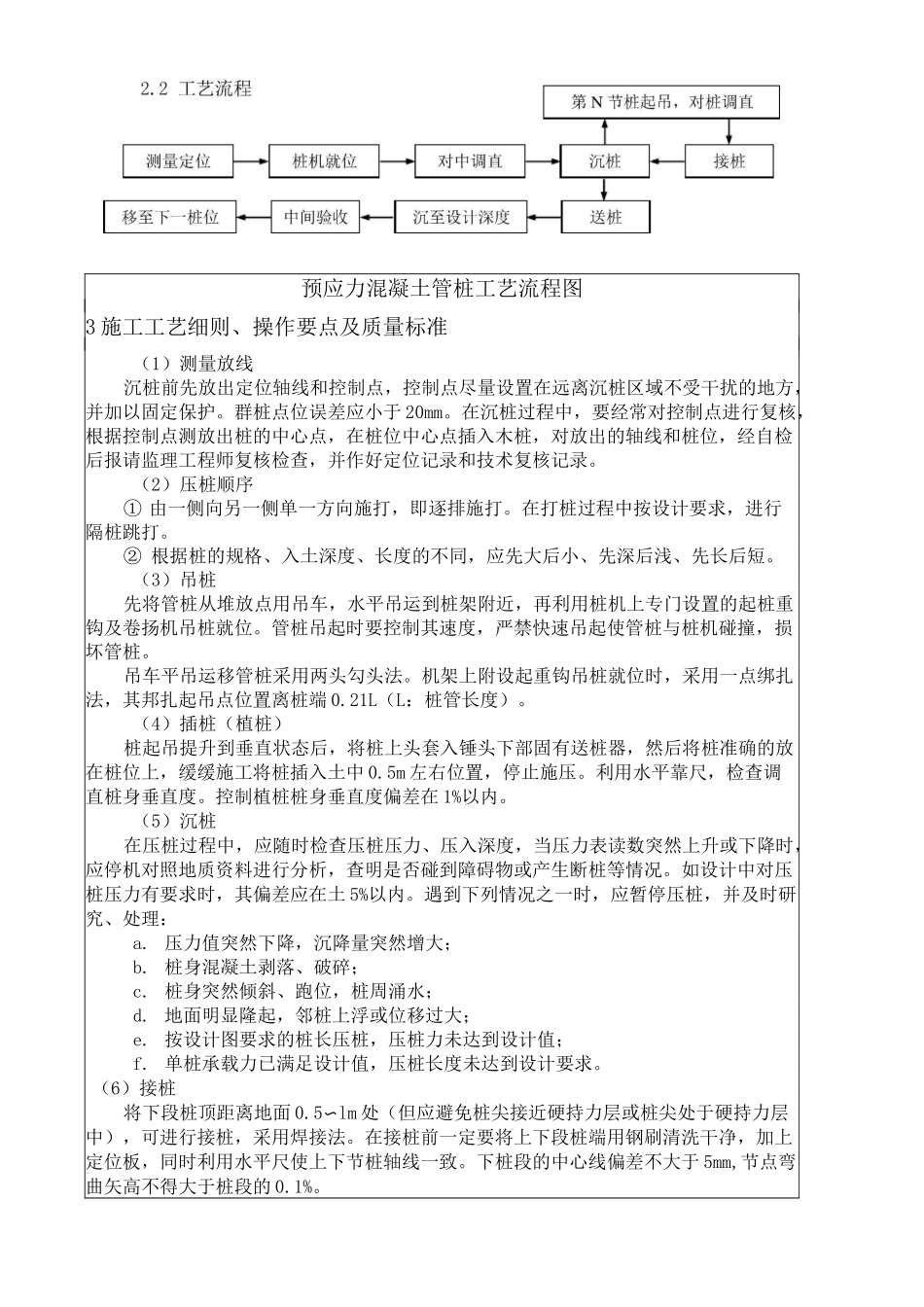

预应力管桩施工(静压)技术交底_第3页
3/7
***项目部技术交底书预应力管桩施工技术交底(三级)DK***-DK******项目部技术交底书[***客运专线技交字号]工程名称交底项目预应力管桩施工交底范围交底日期交底单位被交底单位交底地点交底人被父底人1 任务分配、作业标准、施工规范及验收标准、工程质量要求1.1 施工任务班组承担的任务为***DK***-DK***桩基施工任务(适用于静压机),数量为 443 根30m 管桩。1.2 作业标准(1) 管桩长度 30m,管桩间距为 2.4m,正方形布置,管节为 15+15;10+10+10,单桩设计承载力 2900KN,引孔直径 350mm,30m 引孔深度 25m。161+000-161+055 桩顶标高 42.25,161+055-161+120 桩顶标高 42.10,161+120-161+134.93 桩顶标高 42.0 具体桩位布置见附图 1。(2) 施工现场设立明显的标牌,机械、材料摆放整齐。(3) 控制好施工过程中管桩的垂直度。(4) 临时用电线路、设施的安装和使用必须符合安装规范和安全操作规程,不得随意架设,夜间要有照明灯。(5) 特殊工种必须持证上岗。2 施工工艺流程及施工先后顺序2.1 施工程序施工程序为:施工准备 f 试桩 f 确定工乙 f 测量定位 f 桩机就位 f 对中调直 f 沉桩 f 接桩 f 再沉桩 f 送桩 f 压至设计深度 f 检验验收。预应力混凝土管桩工艺流程图3 施工工艺细则、操作要点及质量标准(1)测量放线沉桩前先放出定位轴线和控制点,控制点尽量设置在远离沉桩区域不受干扰的地方,并加以固定保护。群桩点位误差应小于 20mm。在沉桩过程中,要经常对控制点进行复核,根据控制点测放出桩的中心点,在桩位中心点插入木桩,对放出的轴线和桩位,经自检后报请监理工程师复核检查,并作好定位记录和技术复核记录。(2)压桩顺序① 由一侧向另一侧单一方向施打,即逐排施打。在打桩过程中按设计要求,进行隔桩跳打。② 根据桩的规格、入土深度、长度的不同,应先大后小、先深后浅、先长后短。(3)吊桩先将管桩从堆放点用吊车,水平吊运到桩架附近,再利用桩机上专门设置的起桩重钩及卷扬机吊桩就位。管桩吊起时要控制其速度,严禁快速吊起使管桩与桩机碰撞,损坏管桩。吊车平吊运移管桩采用两头勾头法。机架上附设起重钩吊桩就位时,采用一点绑扎法,其邦扎起吊点位置离桩端 0.21L(L:桩管长度)。(4)插桩(植桩)桩起吊提升到垂直状态后,将桩上头套入锤头下部固有送桩器,然后将桩准确的放在桩位上,缓缓施工将桩插入土中 0.5m 左右位置,停止施压。利用水平靠尺,检查调直桩身...
