基于单片机电子时钟的设计

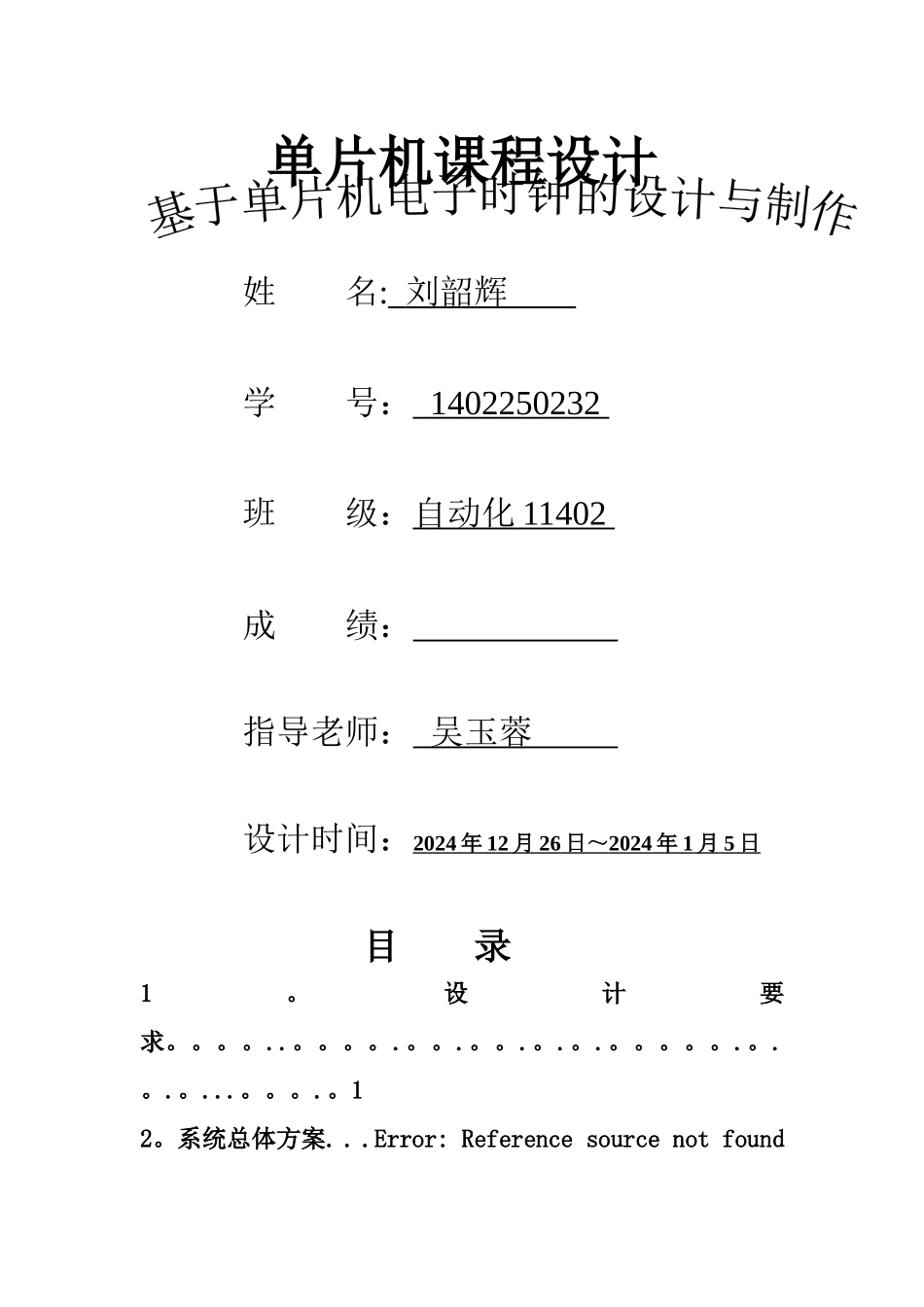

基于单片机电子时钟的设计_第1页
1/15

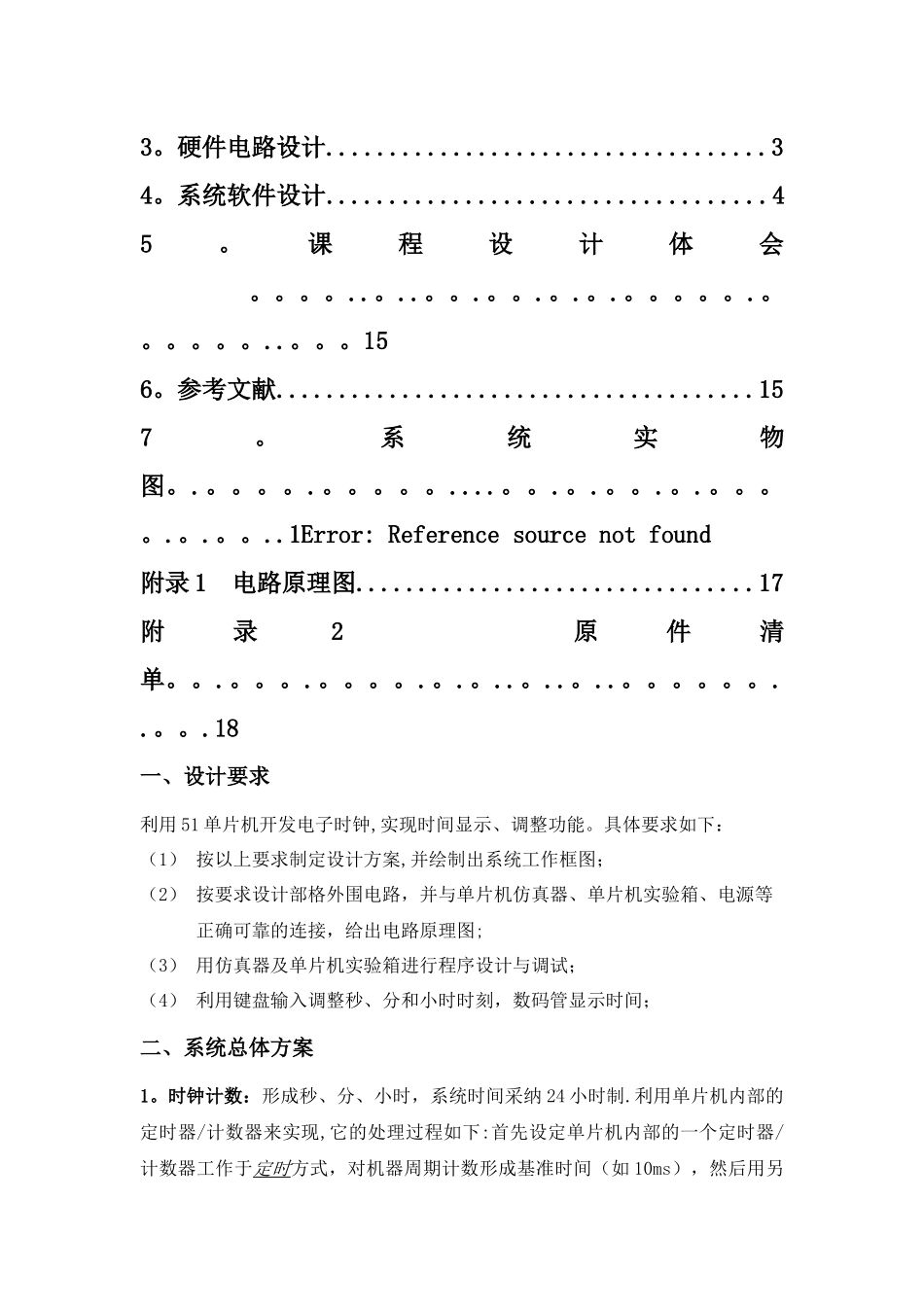

基于单片机电子时钟的设计_第2页
2/15

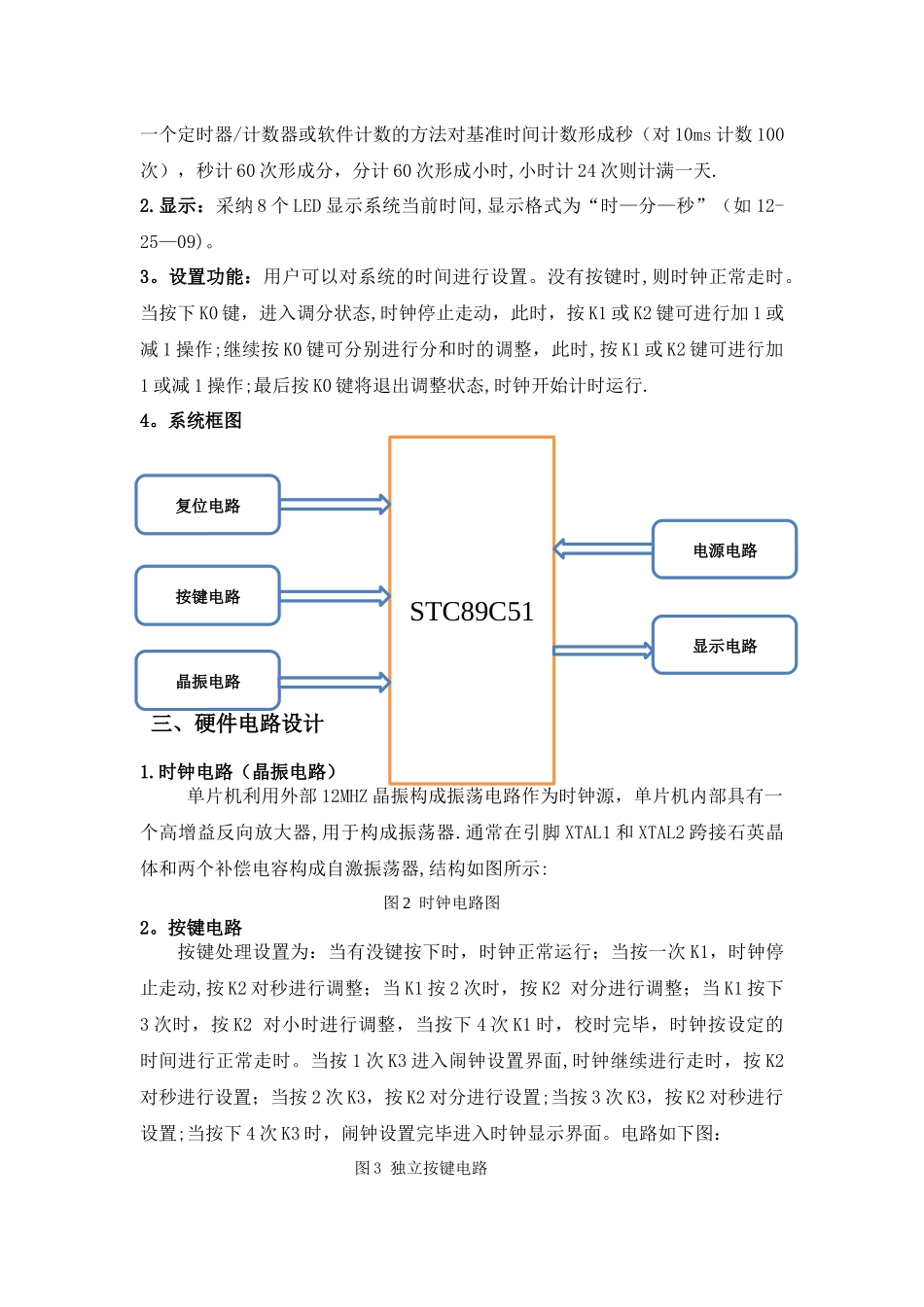

基于单片机电子时钟的设计_第3页
3/15
单片机课程设计姓 名: 刘韶辉 学 号: 1402250232 班 级:自动化 11402 成 绩: 指导老师: 吴玉蓉 设计时间:2024 年 12 月 26 日~ 2024 年 1 月 5 日 目 录1。设计要求。。。。..。。。。.。。.。。.。.。.。。。。。.。.。.。...。。。.。12。系统总体方案. . .Error: Reference source not found3。硬件电路设计...................................34。系统软件设计...................................45。课程设计体会。。。。..。..。。.。。.。.。.。。。。。.。。。。。。..。。。156。参考文献......................................157。系统实物图。.。。。。.。。。。。....。。.。.。。.。.。。。。.。.。。..1Error: Reference source not found附录 1 电路原理图................................17附录2 原件清单。。.。。。.。。。。.。.。..。..。..。。。。。。..。。.18一、设计要求利用 51 单片机开发电子时钟,实现时间显示、调整功能。具体要求如下:(1) 按以上要求制定设计方案,并绘制出系统工作框图;(2) 按要求设计部格外围电路,并与单片机仿真器、单片机实验箱、电源等正确可靠的连接,给出电路原理图;(3) 用仿真器及单片机实验箱进行程序设计与调试;(4) 利用键盘输入调整秒、分和小时时刻,数码管显示时间;二、系统总体方案1。时钟计数:形成秒、分、小时,系统时间采纳 24 小时制.利用单片机内部的定时器/计数器来实现,它的处理过程如下:首先设定单片机内部的一个定时器/计数器工作于定时方式,对机器周期计数形成基准时间(如 10ms),然后用另一个定时器/计数器或软件计数的方法对基准时间计数形成秒(对 10ms 计数 100次),秒计 60 次形成分,分计 60 次形成小时,小时计 24 次则计满一天.2.显示:采纳 8 个 LED 显示系统当前时间,显示格式为“时—分—秒”(如 12-25—09)。3。设置功能:用户可以对系统的时间进行设置。没有按键时,则时钟正常走时。当按下 K0 键,进入调分状态,时钟停止走动,此时,按 K1 或 K2 键可进行加 1 或减 1 操作;继续按 K0 键可分别进行分和时的调整,此时,按 K1 或 K2 键可进行加1 或减 1 操作;最后按 K0 键将退出调整状态,时钟开始计时运行.4。系统框图三、硬件电路设计1.时钟电路(晶振电路)单片机利用外部 12MHZ 晶振构成振荡电路作为时钟源,单片机内部具有一个高增益反向...
