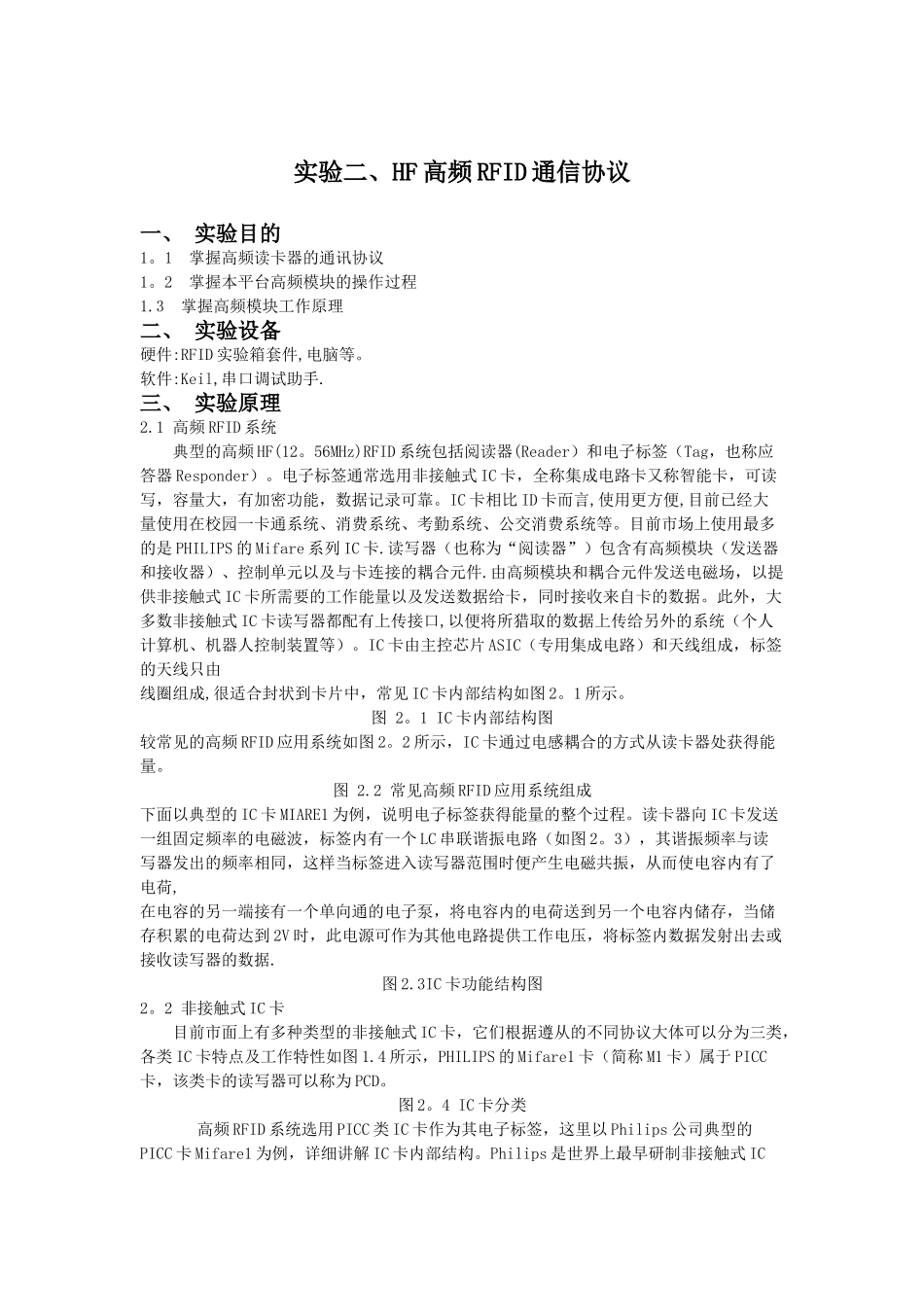

实验二、HF 高频 RFID 通信协议一、 实验目的1。1 掌握高频读卡器的通讯协议1。2 掌握本平台高频模块的操作过程1.3 掌握高频模块工作原理二、 实验设备硬件:RFID 实验箱套件,电脑等。软件:Keil,串口调试助手.三、 实验原理2.1 高频 RFID 系统典型的高频 HF(12。56MHz)RFID 系统包括阅读器(Reader）和电子标签（Tag，也称应答器 Responder）。电子标签通常选用非接触式 IC 卡，全称集成电路卡又称智能卡，可读写，容量大，有加密功能，数据记录可靠。IC 卡相比 ID 卡而言,使用更方便,目前已经大量使用在校园一卡通系统、消费系统、考勤系统、公交消费系统等。目前市场上使用最多的是 PHILIPS 的 Mifare 系列 IC 卡.读写器（也称为“阅读器”）包含有高频模块（发送器和接收器）、控制单元以及与卡连接的耦合元件.由高频模块和耦合元件发送电磁场，以提供非接触式 IC 卡所需要的工作能量以及发送数据给卡，同时接收来自卡的数据。此外，大多数非接触式 IC 卡读写器都配有上传接口,以便将所猎取的数据上传给另外的系统（个人计算机、机器人控制装置等）。IC 卡由主控芯片 ASIC（专用集成电路）和天线组成，标签的天线只由线圈组成,很适合封状到卡片中，常见 IC 卡内部结构如图 2。1 所示。图 2。1 IC 卡内部结构图较常见的高频 RFID 应用系统如图 2。2 所示，IC 卡通过电感耦合的方式从读卡器处获得能量。图 2.2 常见高频 RFID 应用系统组成下面以典型的 IC 卡 MIARE1 为例，说明电子标签获得能量的整个过程。读卡器向 IC 卡发送一组固定频率的电磁波，标签内有一个 LC 串联谐振电路（如图 2。3），其谐振频率与读写器发出的频率相同，这样当标签进入读写器范围时便产生电磁共振，从而使电容内有了电荷,在电容的另一端接有一个单向通的电子泵，将电容内的电荷送到另一个电容内储存，当储存积累的电荷达到 2V 时，此电源可作为其他电路提供工作电压，将标签内数据发射出去或接收读写器的数据.图 2.3IC 卡功能结构图2。2 非接触式 IC 卡目前市面上有多种类型的非接触式 IC 卡，它们根据遵从的不同协议大体可以分为三类，各类 IC 卡特点及工作特性如图 1.4 所示，PHILIPS 的 Mifare1 卡（简称 M1 卡）属于 PICC卡，该类卡的读写器可以称为 PCD。图 2。4 IC 卡分类高频 RFID 系统选用 PICC 类 IC 卡作为其电子标签，这里以 Philips 公司典型的PICC 卡 Mifare...
