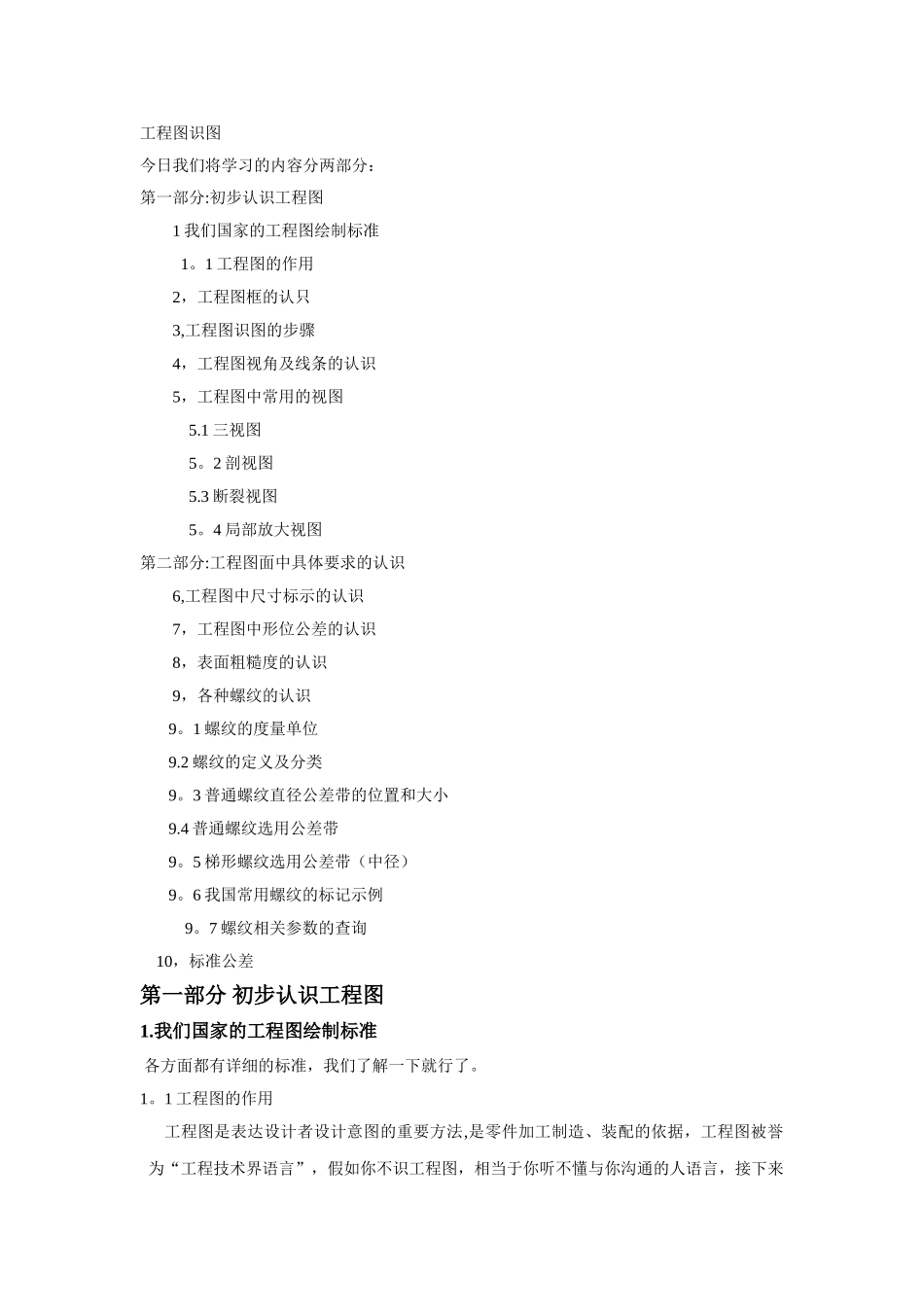

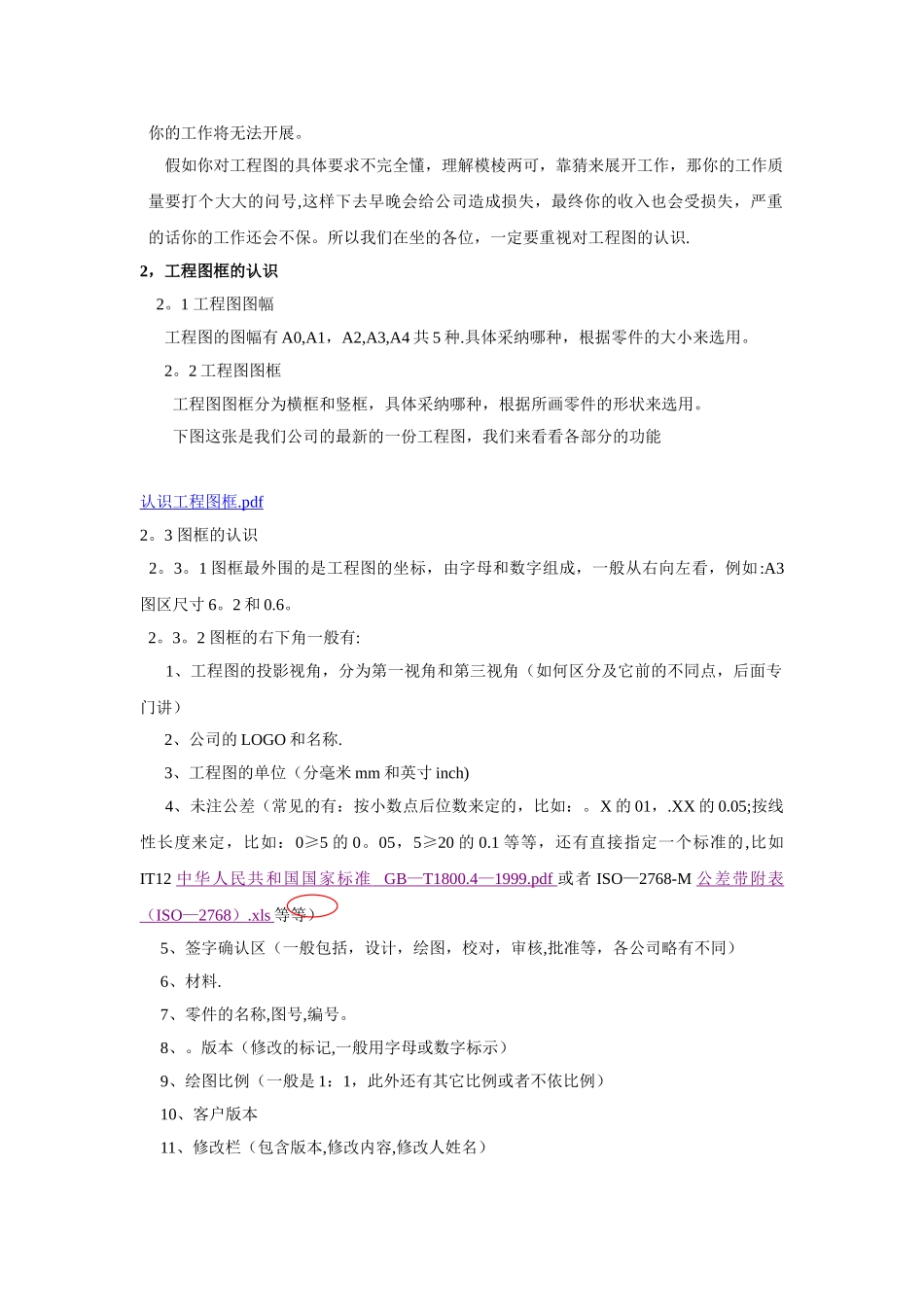

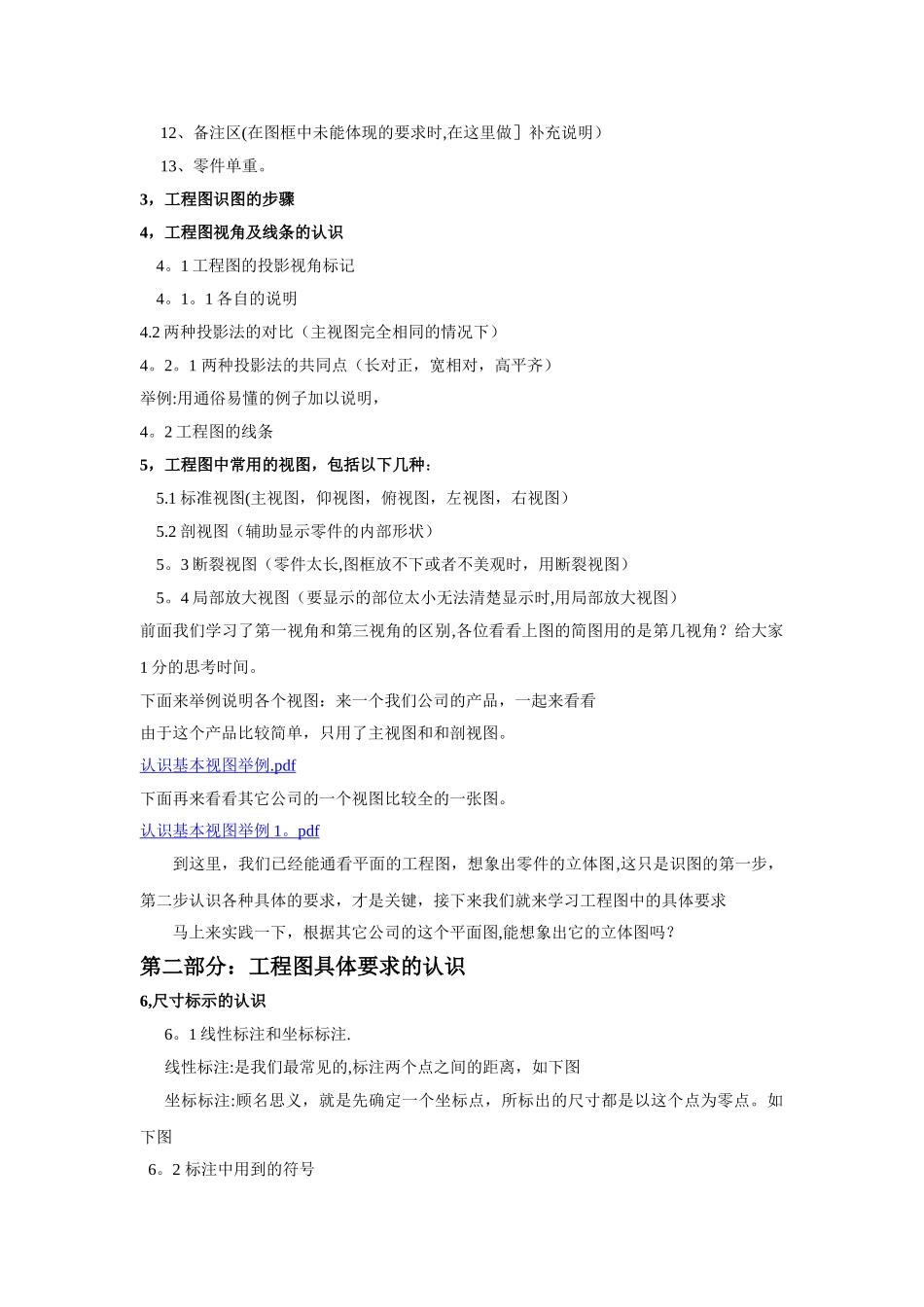

工程图识图今日我们将学习的内容分两部分：第一部分:初步认识工程图1 我们国家的工程图绘制标准 1。1 工程图的作用2，工程图框的认只3,工程图识图的步骤4，工程图视角及线条的认识5，工程图中常用的视图5.1 三视图5。2 剖视图5.3 断裂视图5。4 局部放大视图第二部分:工程图面中具体要求的认识6,工程图中尺寸标示的认识7，工程图中形位公差的认识8，表面粗糙度的认识9，各种螺纹的认识 9。1 螺纹的度量单位 9.2 螺纹的定义及分类 9。3 普通螺纹直径公差带的位置和大小 9.4 普通螺纹选用公差带 9。5 梯形螺纹选用公差带（中径） 9。6 我国常用螺纹的标记示例 9。7 螺纹相关参数的查询 10，标准公差第一部分 初步认识工程图1.我们国家的工程图绘制标准 各方面都有详细的标准，我们了解一下就行了。1。1 工程图的作用工程图是表达设计者设计意图的重要方法,是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”，假如你不识工程图，相当于你听不懂与你沟通的人语言，接下来你的工作将无法开展。假如你对工程图的具体要求不完全懂，理解模棱两可，靠猜来展开工作，那你的工作质量要打个大大的问号,这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保。所以我们在坐的各位，一定要重视对工程图的认识.2，工程图框的认识2。1 工程图图幅工程图的图幅有 A0,A1，A2,A3,A4 共 5 种.具体采纳哪种，根据零件的大小来选用。2。2 工程图图框工程图图框分为横框和竖框，具体采纳哪种，根据所画零件的形状来选用。下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能认识工程图框 .pdf 2。3 图框的认识 2。3。1 图框最外围的是工程图的坐标，由字母和数字组成，一般从右向左看，例如:A3图区尺寸 6。2 和 0.6。 2。3。2 图框的右下角一般有: 1、工程图的投影视角，分为第一视角和第三视角（如何区分及它前的不同点，后面专门讲） 2、公司的 LOGO 和名称. 3、工程图的单位（分毫米 mm 和英寸 inch) 4、未注公差（常见的有：按小数点后位数来定的，比如：。X 的 01，.XX 的 0.05;按线性长度来定，比如：0≥5 的 0。05，5≥20 的 0.1 等等，还有直接指定一个标准的,比如IT12 中华人民共和国国家标准 GB — T1800.4 — 1999.pdf 或者 ISO—2768-M 公差带附表（ ISO — 2768 ） .xls 等等） 5、签字确认区（一般包括，设计，绘图，校对，...
