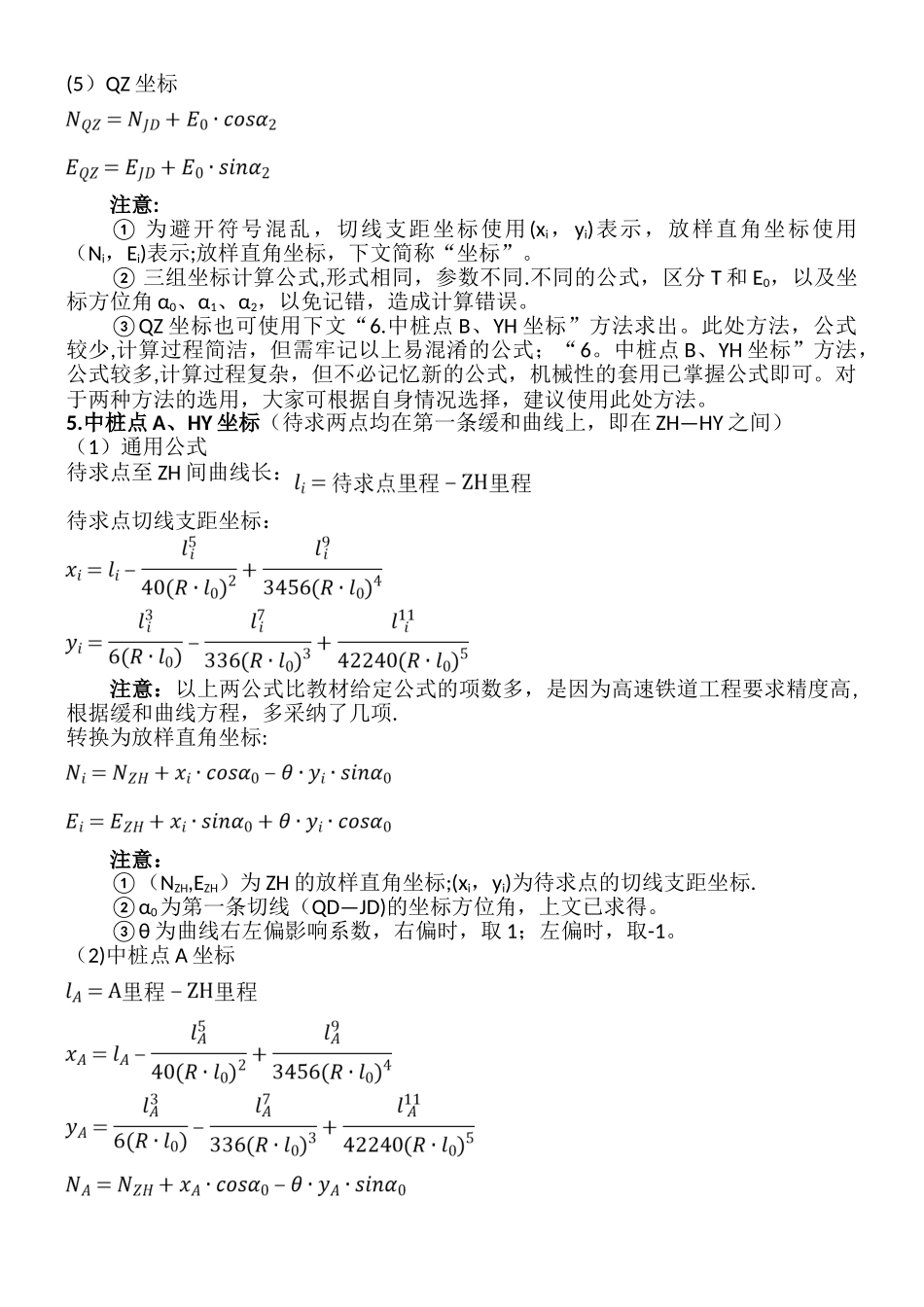

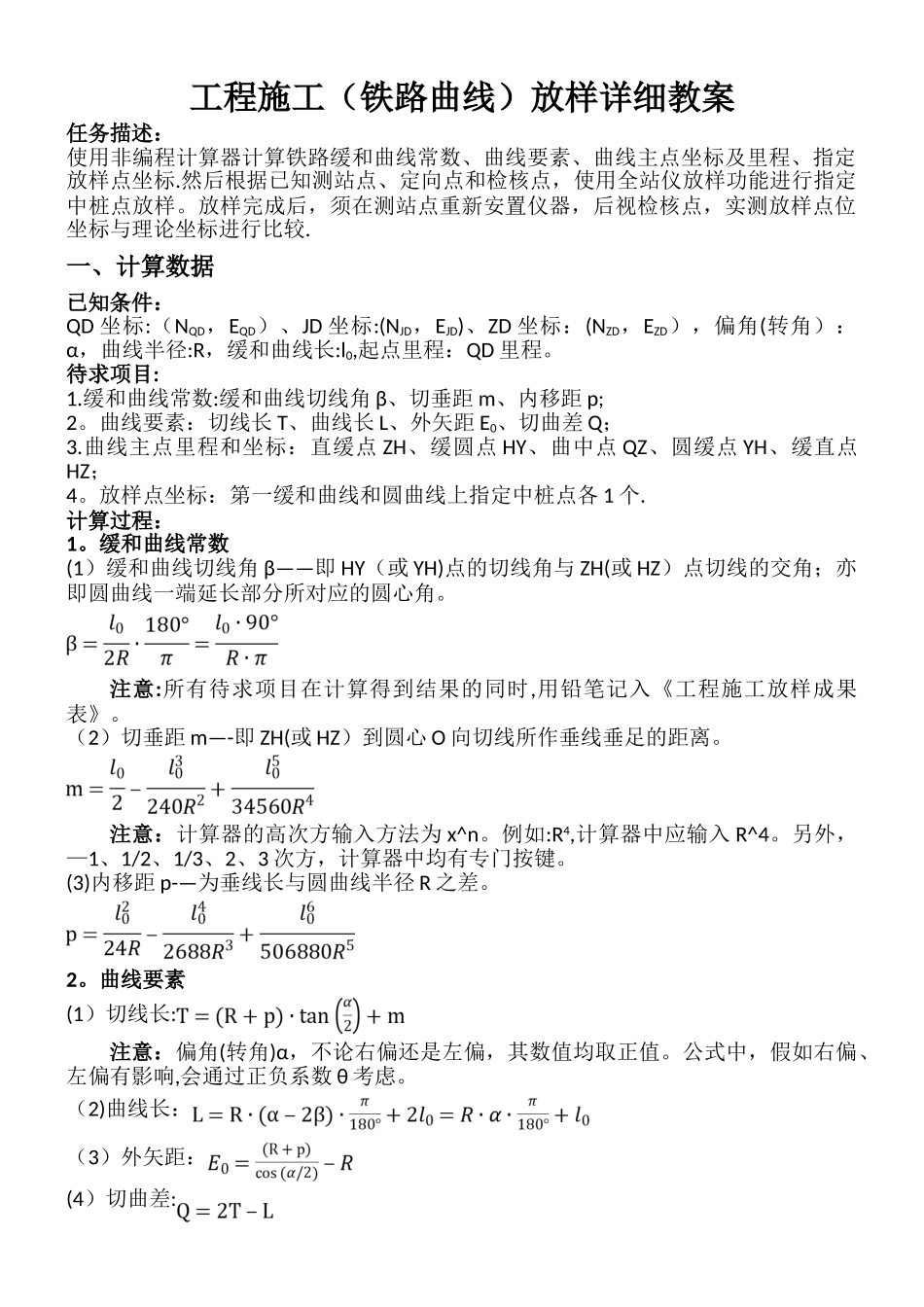

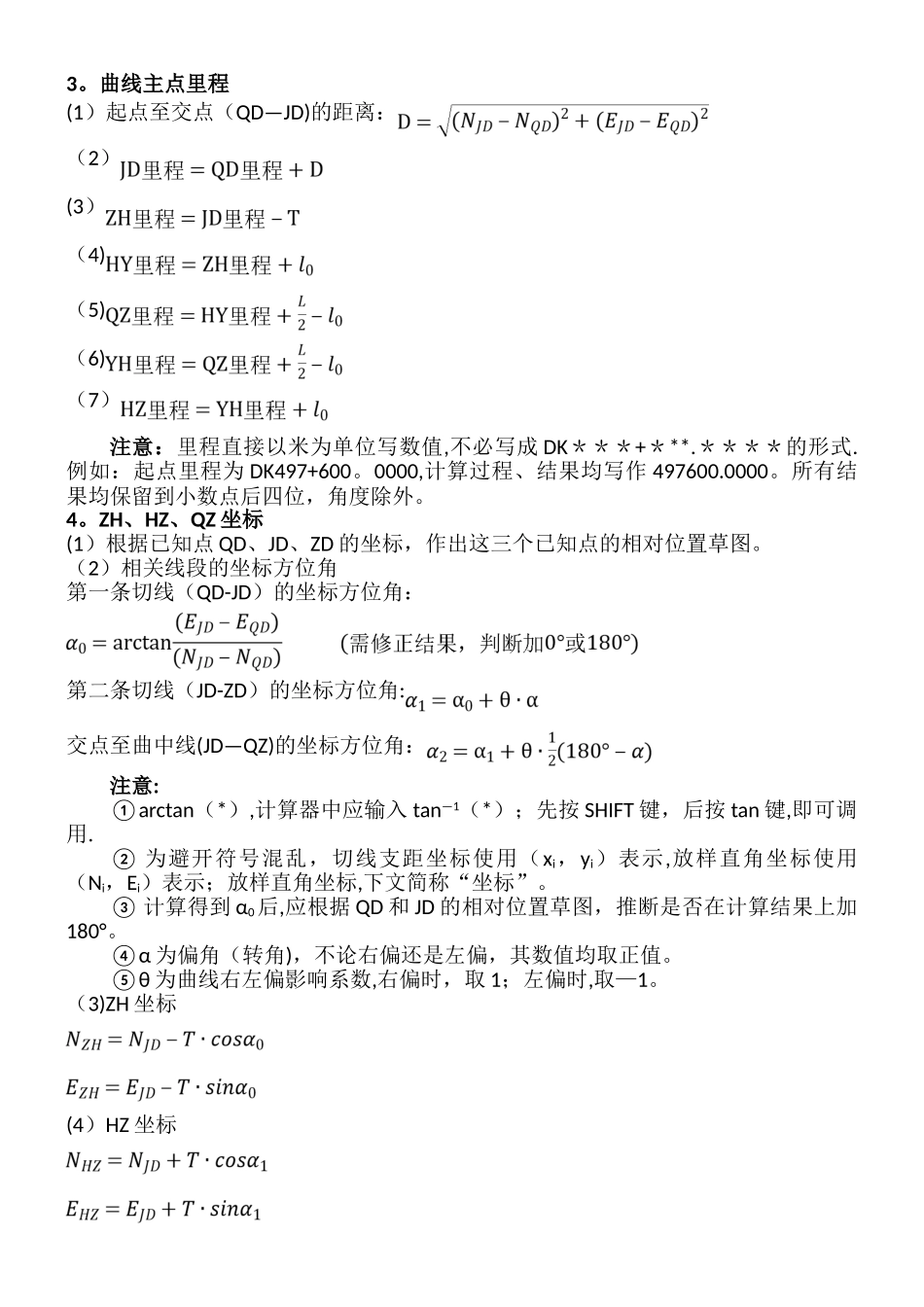

工程施工（铁路曲线）放样详细教案任务描述：使用非编程计算器计算铁路缓和曲线常数、曲线要素、曲线主点坐标及里程、指定放样点坐标.然后根据已知测站点、定向点和检核点，使用全站仪放样功能进行指定中桩点放样。放样完成后，须在测站点重新安置仪器，后视检核点，实测放样点位坐标与理论坐标进行比较.一、计算数据已知条件：QD 坐标:（NQD，EQD）、JD 坐标:(NJD，EJD)、ZD 坐标：(NZD，EZD），偏角(转角）：α，曲线半径:R，缓和曲线长:l0,起点里程：QD 里程。待求项目:1.缓和曲线常数:缓和曲线切线角 β、切垂距 m、内移距 p;2。曲线要素：切线长 T、曲线长 L、外矢距 E0、切曲差 Q；3.曲线主点里程和坐标：直缓点 ZH、缓圆点 HY、曲中点 QZ、圆缓点 YH、缓直点HZ；4。放样点坐标：第一缓和曲线和圆曲线上指定中桩点各 1 个.计算过程：1。缓和曲线常数(1）缓和曲线切线角 β——即 HY（或 YH)点的切线角与 ZH(或 HZ）点切线的交角；亦即圆曲线一端延长部分所对应的圆心角。注意:所有待求项目在计算得到结果的同时,用铅笔记入《工程施工放样成果表》。（2）切垂距 m—-即 ZH(或 HZ）到圆心 O 向切线所作垂线垂足的距离。注意：计算器的高次方输入方法为 x^n。例如:R4,计算器中应输入 R^4。另外，—1、1/2、1/3、2、3 次方，计算器中均有专门按键。(3)内移距 p-—为垂线长与圆曲线半径 R 之差。2。曲线要素(1）切线长:注意：偏角(转角)α，不论右偏还是左偏，其数值均取正值。公式中，假如右偏、左偏有影响,会通过正负系数 θ 考虑。（2)曲线长：（3）外矢距：(4）切曲差:3。曲线主点里程(1）起点至交点（QD—JD)的距离：（2）(3）（4)（5)（6)（7）注意：里程直接以米为单位写数值,不必写成 DK＊＊＊+＊**.＊＊＊＊的形式.例如：起点里程为 DK497+600。0000,计算过程、结果均写作 497600.0000。所有结果均保留到小数点后四位，角度除外。4。ZH、HZ、QZ 坐标(1）根据已知点 QD、JD、ZD 的坐标，作出这三个已知点的相对位置草图。（2）相关线段的坐标方位角第一条切线（QD-JD）的坐标方位角：第二条切线（JD-ZD）的坐标方位角:交点至曲中线(JD—QZ)的坐标方位角：注意:①arctan（*）,计算器中应输入 tan—1（*）；先按 SHIFT 键，后按 tan 键,即可调用.② 为避开符号混乱，切线支距坐标使用（xi，yi）表示,放样直角坐标使用（Ni，Ei）表示；放样直角坐标,下文简称“坐标”。③ 计算得到 α0后,...
