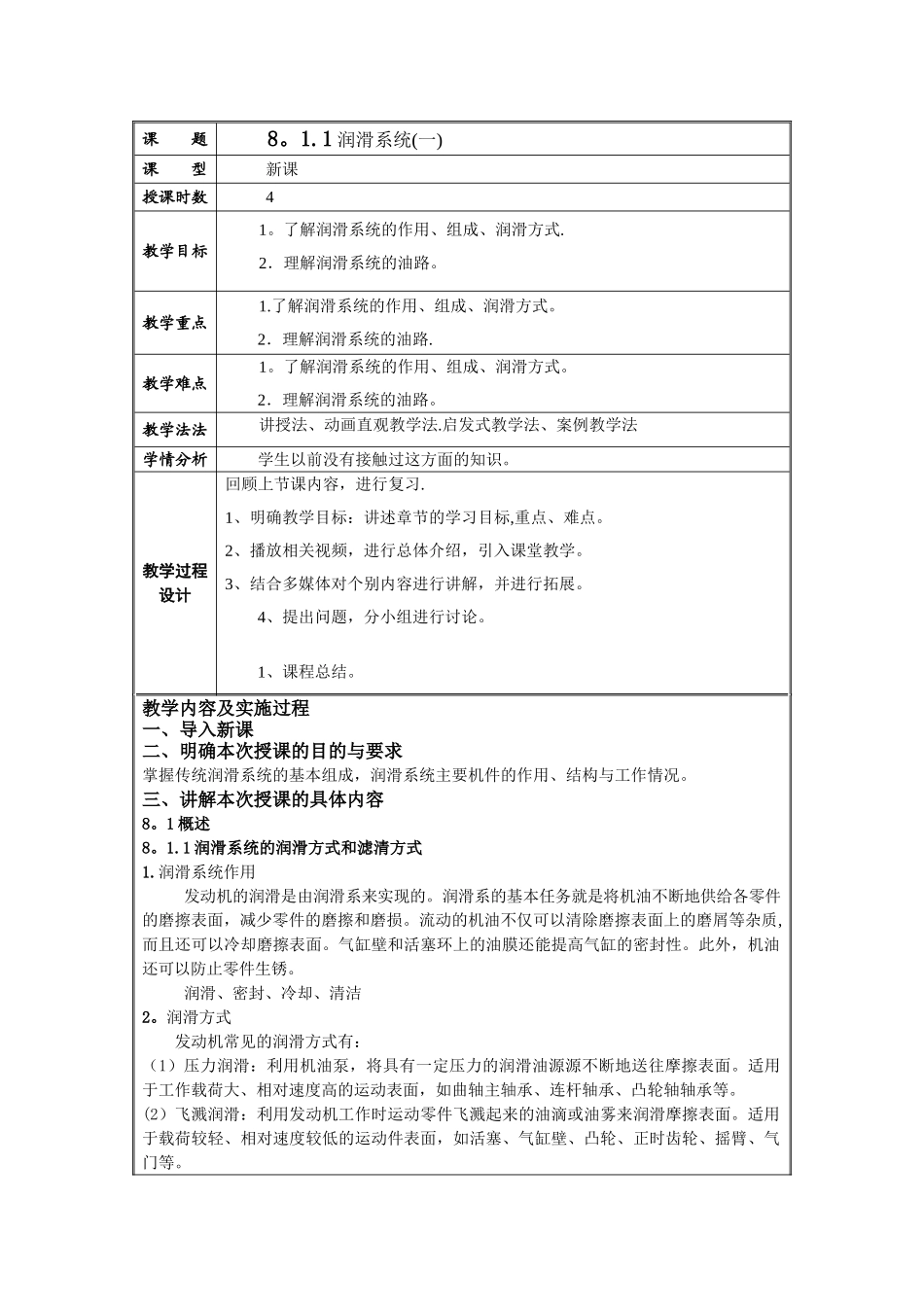

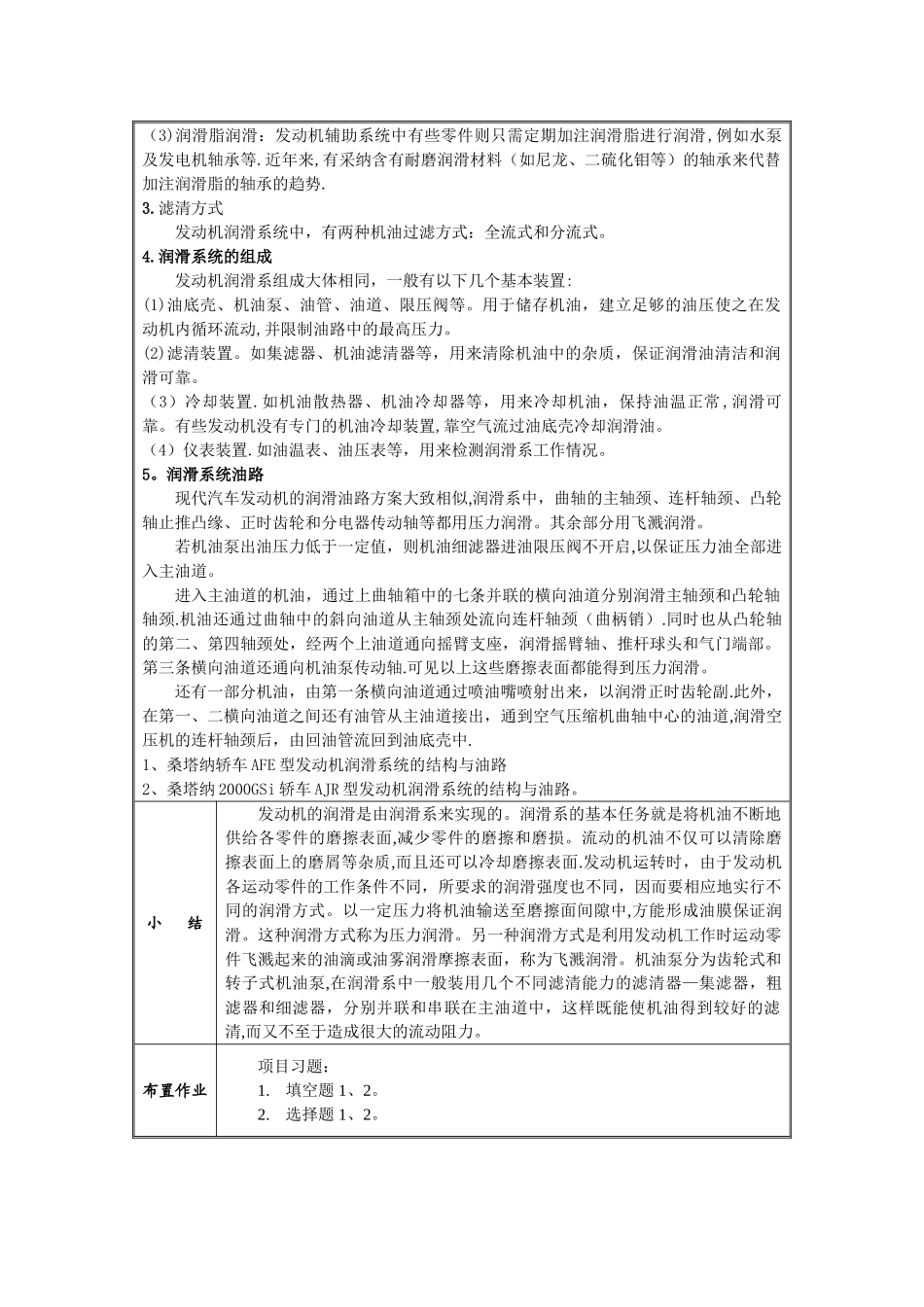

课 题8。1.1 润滑系统(一)课 型新课授课时数4教学目标1。了解润滑系统的作用、组成、润滑方式.2.理解润滑系统的油路。教学重点1.了解润滑系统的作用、组成、润滑方式。2.理解润滑系统的油路.教学难点1。了解润滑系统的作用、组成、润滑方式。2.理解润滑系统的油路。教学法法讲授法、动画直观教学法.启发式教学法、案例教学法学情分析学生以前没有接触过这方面的知识。教学过程设计回顾上节课内容,进行复习.1、明确教学目标:讲述章节的学习目标,重点、难点。2、播放相关视频,进行总体介绍,引入课堂教学。3、结合多媒体对个别内容进行讲解,并进行拓展。4、提出问题,分小组进行讨论。1、课程总结。教学内容及实施过程一、导入新课二、明确本次授课的目的与要求掌握传统润滑系统的基本组成,润滑系统主要机件的作用、结构与工作情况。三、讲解本次授课的具体内容8。1 概述8。1.1 润滑系统的润滑方式和滤清方式1.润滑系统作用发动机的润滑是由润滑系来实现的。润滑系的基本任务就是将机油不断地供给各零件的磨擦表面,减少零件的磨擦和磨损。流动的机油不仅可以清除磨擦表面上的磨屑等杂质,而且还可以冷却磨擦表面。气缸壁和活塞环上的油膜还能提高气缸的密封性。此外,机油还可以防止零件生锈。润滑、密封、冷却、清洁2。润滑方式 发动机常见的润滑方式有:(1)压力润滑:利用机油泵,将具有一定压力的润滑油源源不断地送往摩擦表面。适用于工作载荷大、相对速度高的运动表面,如曲轴主轴承、连杆轴承、凸轮轴轴承等。(2)飞溅润滑:利用发动机工作时运动零件飞溅起来的油滴或油雾来润滑摩擦表面。适用于载荷较轻、相对速度较低的运动件表面,如活塞、气缸壁、凸轮、正时齿轮、摇臂、气门等。(3)润滑脂润滑:发动机辅助系统中有些零件则只需定期加注润滑脂进行润滑,例如水泵及发电机轴承等.近年来,有采纳含有耐磨润滑材料(如尼龙、二硫化钼等)的轴承来代替加注润滑脂的轴承的趋势.3.滤清方式发动机润滑系统中,有两种机油过滤方式:全流式和分流式。4.润滑系统的组成 发动机润滑系组成大体相同,一般有以下几个基本装置:(1)油底壳、机油泵、油管、油道、限压阀等。用于储存机油,建立足够的油压使之在发动机内循环流动,并限制油路中的最高压力。(2)滤清装置。如集滤器、机油滤清器等,用来清除机油中的杂质,保证润滑油清洁和润滑可靠。(3)冷却装置.如机油散热器、机油冷却器等,用来冷却机油,保持油温正常 ,润滑可靠。有些发...
