自动重合闸后加速保护实验

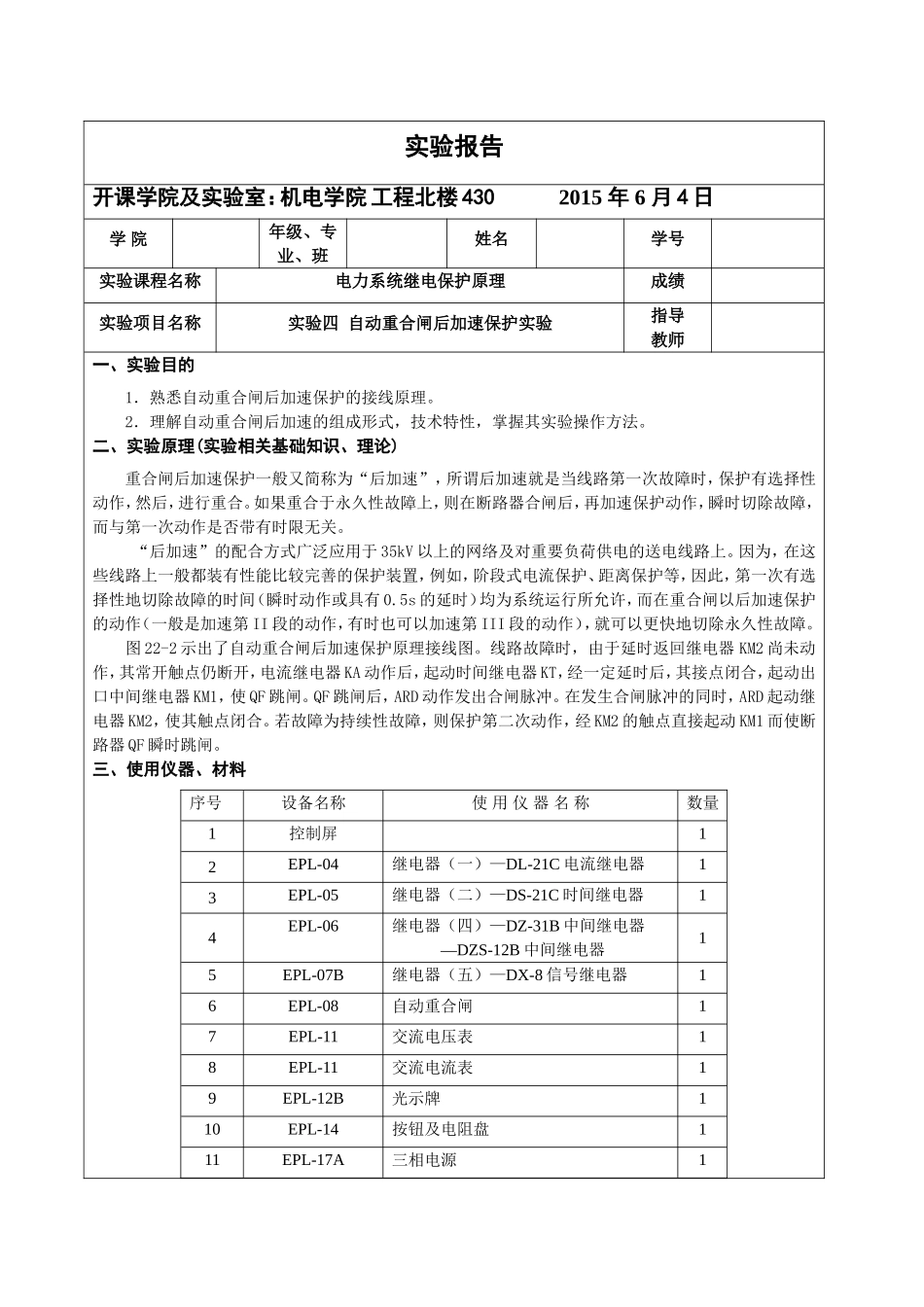

自动重合闸后加速保护实验_第1页
1/3

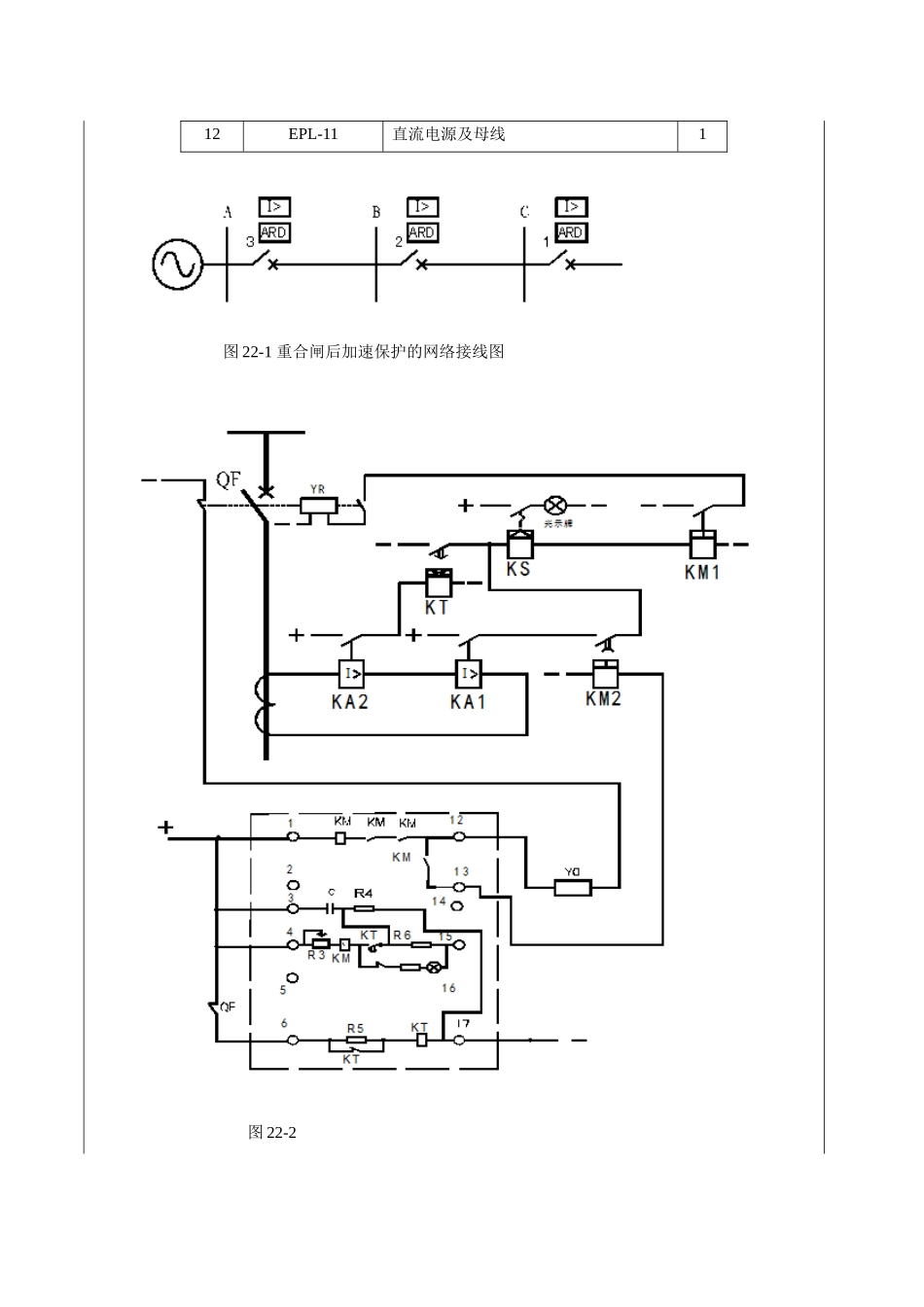

自动重合闸后加速保护实验_第2页
2/3

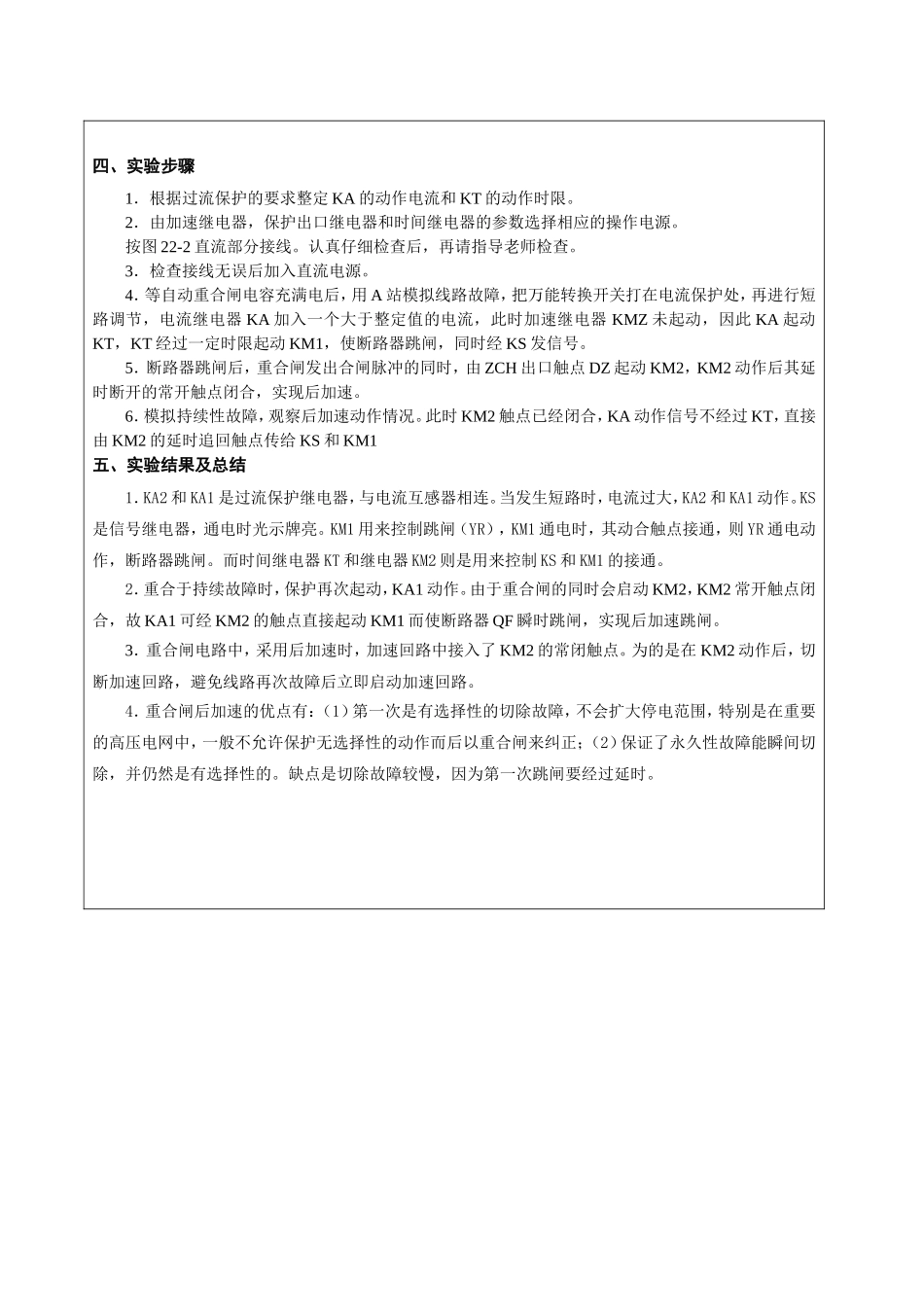

自动重合闸后加速保护实验_第3页
3/3
实验报告开课学院及实验室:机电学院 工程北楼 430 2015 年 6 月 4 日 学 院年级、专业、班姓名学号实验课程名称电力系统继电保护原理成绩实验项目名称实验四 自动重合闸后加速保护实验指导教师一、实验目的1.熟悉自动重合闸后加速保护的接线原理。2.理解自动重合闸后加速的组成形式,技术特性,掌握其实验操作方法。二、实验原理(实验相关基础知识、理论)重合闸后加速保护一般又简称为“后加速”,所谓后加速就是当线路第一次故障时,保护有选择性动作,然后,进行重合。如果重合于永久性故障上,则在断路器合闸后,再加速保护动作,瞬时切除故障,而与第一次动作是否带有时限无关。 “后加速”的配合方式广泛应用于 35kV 以上的网络及对重要负荷供电的送电线路上。因为,在这些线路上一般都装有性能比较完善的保护装置,例如,阶段式电流保护、距离保护等,因此,第一次有选择性地切除故障的时间(瞬时动作或具有 0.5s 的延时)均为系统运行所允许,而在重合闸以后加速保护的动作(一般是加速第 II 段的动作,有时也可以加速第 III 段的动作),就可以更快地切除永久性故障。图 22-2 示出了自动重合闸后加速保护原理接线图。线路故障时,由于延时返回继电器 KM2 尚未动作,其常开触点仍断开,电流继电器 KA 动作后,起动时间继电器 KT,经一定延时后,其接点闭合,起动出口中间继电器 KM1,使 QF 跳闸。QF 跳闸后,ARD 动作发出合闸脉冲。在发生合闸脉冲的同时,ARD 起动继电器 KM2,使其触点闭合。若故障为持续性故障,则保护第二次动作,经 KM2 的触点直接起动 KM1 而使断路器 QF 瞬时跳闸。三、使用仪器、材料序号设备名称使 用 仪 器 名 称数量1控制屏12EPL-04继电器(一)—DL-21C 电流继电器13EPL-05继电器(二)—DS-21C 时间继电器14EPL-06继电器(四)—DZ-31B 中间继电器 —DZS-12B 中间继电器15EPL-07B继电器(五)—DX-8 信号继电器16EPL-08自动重合闸17EPL-11交流电压表18EPL-11交流电流表19EPL-12B光示牌110EPL-14按钮及电阻盘111EPL-17A三相电源112EPL-11直流电源及母线1图 22-1 重合闸后加速保护的网络接线图图 22-2四、实验步骤1.根据过流保护的要求整定 KA 的动作电流和 KT 的动作时限。2.由加速继电器,保护出口继电器和时间继电器的参数选择相应的操作电源。按图 22-2 直流部分接线。认真仔细检查后,再请指导老师检查。3.检查接线无误后加入直流电源。4...
