福建某小桥拓宽工程设计说明

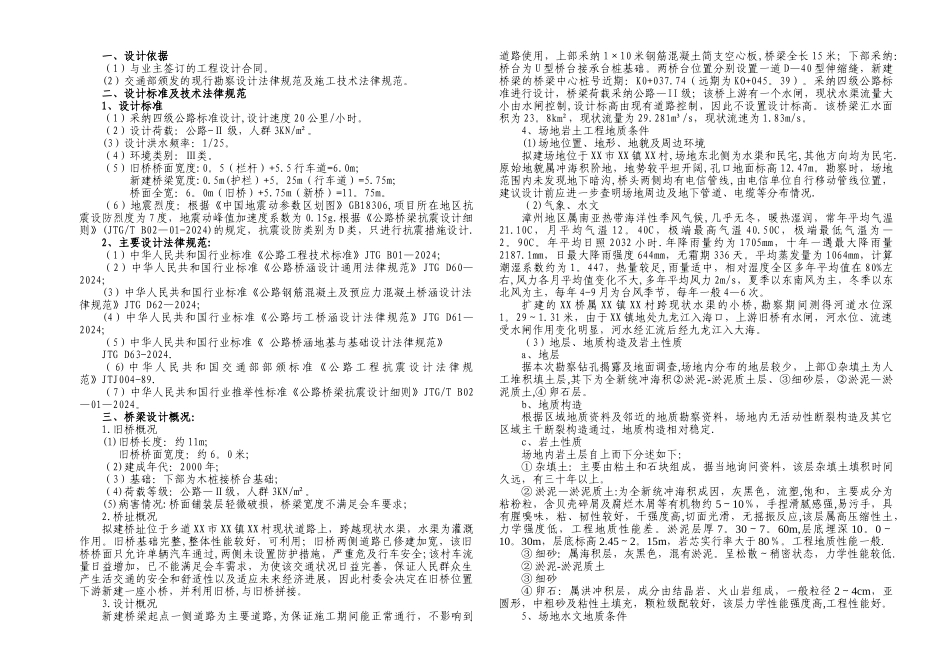

设计说明一、设计依据（1）与业主签订的工程设计合同。(2）交通部颁发的现行勘察设计法律规范及施工技术法律规范。二、设计标准及技术法律规范1、设计标准（1）采纳四级公路标准设计,设计速度 20 公里/小时。（2）设计荷载：公路-Ⅱ 级，人群 3KN/m²。(3）设计洪水频率：1/25。（4）环境类别：Ⅲ类。（5）旧桥桥面宽度:0。5（栏杆）+5.5 行车道=6.0m； 新建桥梁宽度:0.5m(护栏）+5。25m（行车道）=5.75m； 桥面全宽：6。0m（旧桥）+5.75m（新桥）=11。75m。（6）地震烈度：根据《中国地震动参数区划图》GB18306,项目所在地区抗震设防烈度为 7 度，地震动峰值加速度系数为 0.15g.根据《公路桥梁抗震设计细则》(JTG/T B02—01-2024)的规定，抗震设防类别为 D 类，只进行抗震措施设计.2、主要设计法律规范:（1）中华人民共和国行业标准《公路工程技术标准》JTG B01—2024；（2）中华人民共和国行业标准《公路桥涵设计通用法律规范》JTG D60—2024；(3）中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》JTG D62—2024；(4）中华人民共和国行业标准《公路圬工桥涵设计法律规范》JTG D61—2024;（5）中华人民共和国行业标准《 公路桥涵地基与基础设计法律规范》JTG D63-2024.（ 6) 中 华 人 民 共 和 国 交 通 部 部 颁 标 准 《 公 路 工 程 抗 震 设 计 法 律 规范》JTJ004-89.（7）中华人民共和国行业推举性标准《公路桥梁抗震设计细则》JTG/T B02—01—2024。三、桥梁设计概况：1.旧桥概况(1)旧桥长度：约 11m; 旧桥桥面宽度：约 6。0 米;（2)建成年代：2000 年;（3）基础：下部为木桩接桥台基础;（4)荷载等级：公路—Ⅱ级，人群 3KN/m²。(5)病害情况:桥面铺装层轻微破损，桥梁宽度不满足会车要求；2.桥址概况拟建桥址位于乡道 XX 市 XX 镇 XX 村现状道路上，跨越现状水渠，水渠为灌溉作用。旧桥基础完整,整体性能较好，可利用；旧桥两侧道路已修建加宽，该旧桥桥面只允许单辆汽车通过,两侧未设置防护措施，严重危及行车安全;该村车流量日益增加，已不能满足会车需求，为使该交通状况日益完善，保证人民群众生产生活交通的安全和舒适性以及适应未来经济进展，因此村委会决定在旧桥位置下游新建一座小桥，并利用旧桥,与旧桥拼接。3.设计概况新建桥梁起点一侧道路为主要道路,为保证施工期间能正常通行，不影响到道路使用，上部采纳 1×10 米钢筋混凝土简支空...
