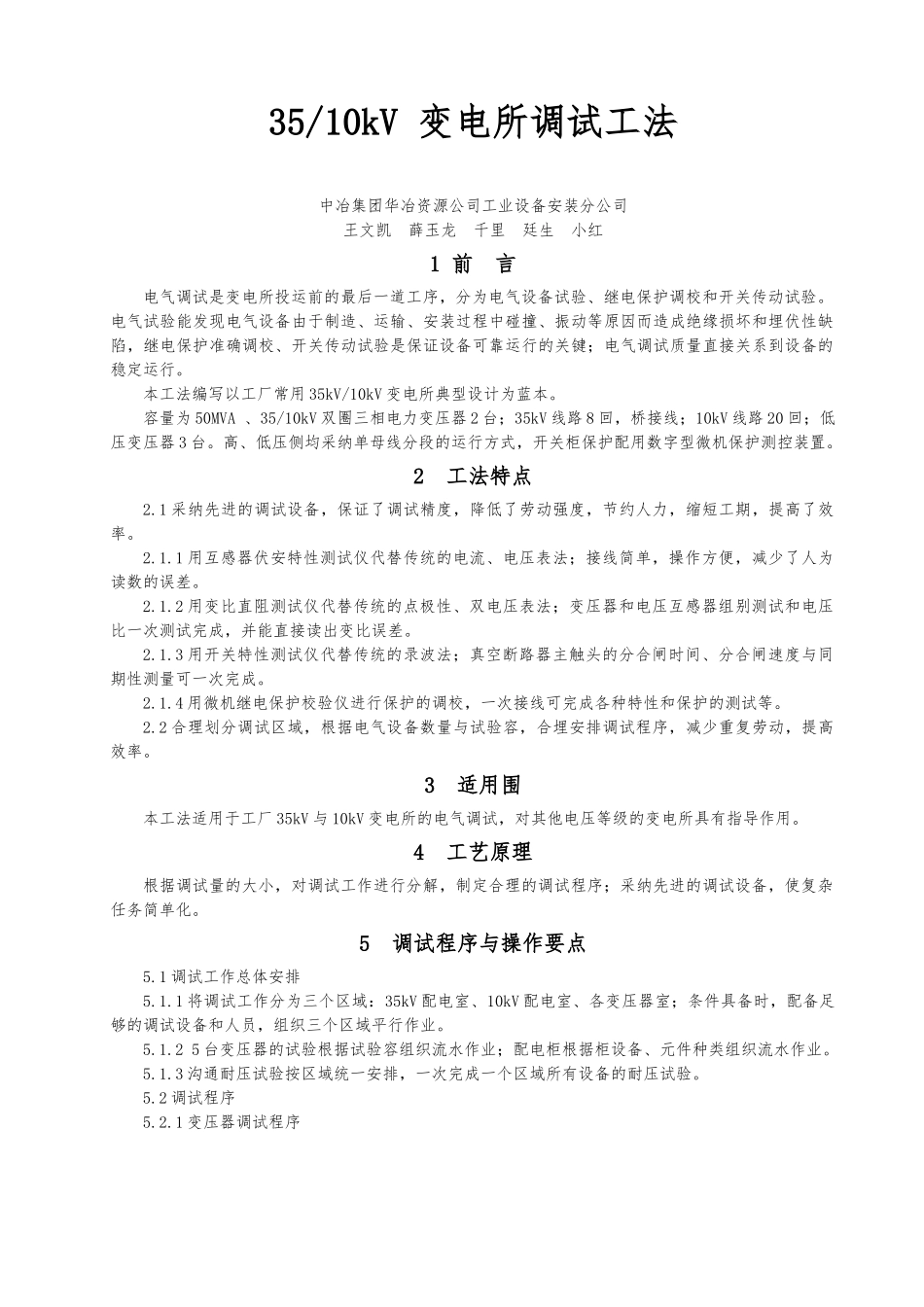

3510kV变电所调试工法_第1页
1/9

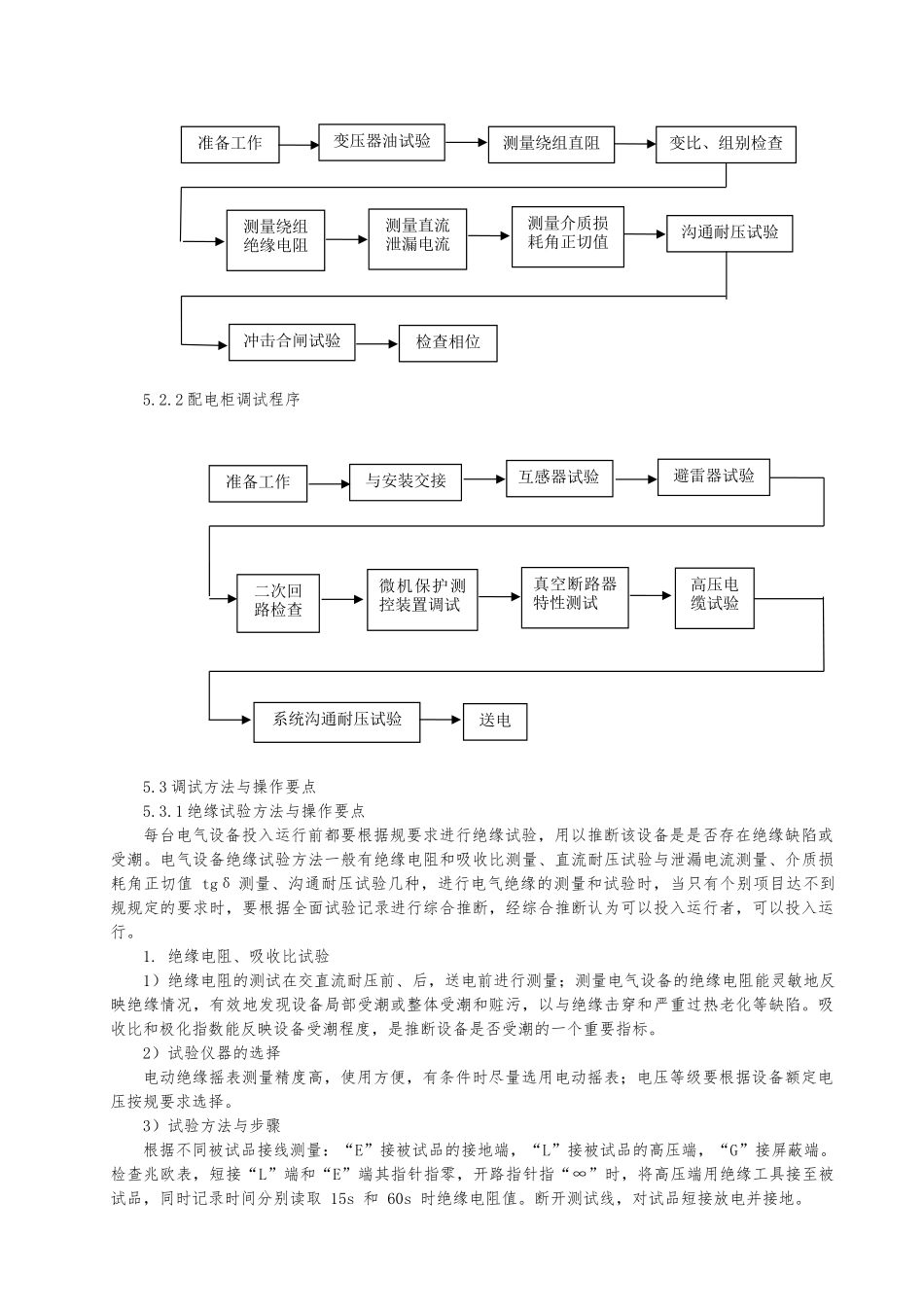

3510kV变电所调试工法_第2页
2/9

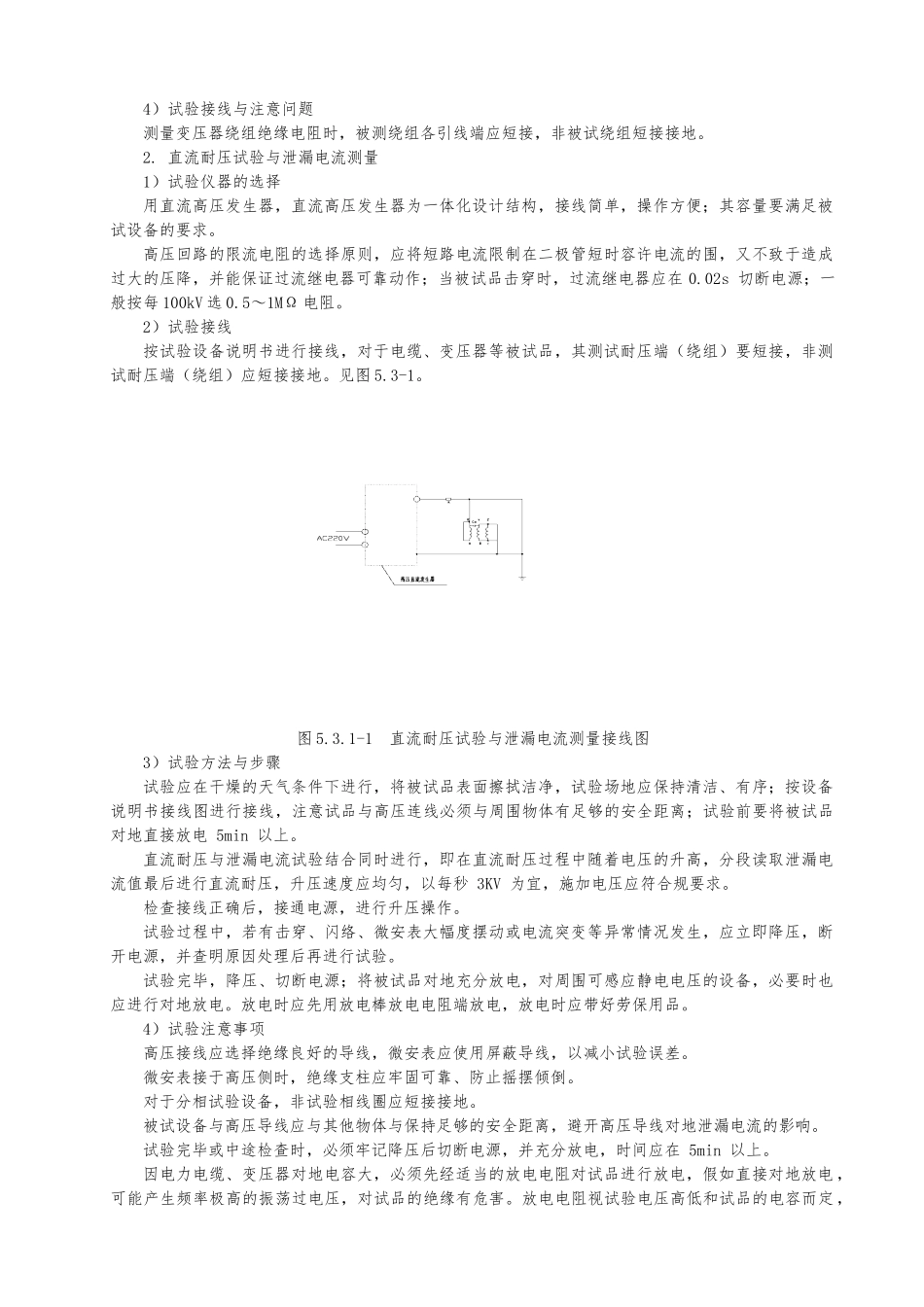

3510kV变电所调试工法_第3页
3/9
35/10kV 变电所调试工法中冶集团华冶资源公司工业设备安装分公司王文凯 薛玉龙 千里 廷生 小红1 前 言电气调试是变电所投运前的最后一道工序,分为电气设备试验、继电保护调校和开关传动试验。电气试验能发现电气设备由于制造、运输、安装过程中碰撞、振动等原因而造成绝缘损坏和埋伏性缺陷,继电保护准确调校、开关传动试验是保证设备可靠运行的关键;电气调试质量直接关系到设备的稳定运行。本工法编写以工厂常用 35kV/10kV 变电所典型设计为蓝本。容量为 50MVA 、35/10kV 双圈三相电力变压器 2 台;35kV 线路 8 回,桥接线;10kV 线路 20 回;低压变压器 3 台。高、低压侧均采纳单母线分段的运行方式,开关柜保护配用数字型微机保护测控装置。2 工法特点2.1 采纳先进的调试设备,保证了调试精度,降低了劳动强度,节约人力,缩短工期,提高了效率。2.1.1 用互感器伏安特性测试仪代替传统的电流、电压表法;接线简单,操作方便,减少了人为读数的误差。2.1.2 用变比直阻测试仪代替传统的点极性、双电压表法;变压器和电压互感器组别测试和电压比一次测试完成,并能直接读出变比误差。2.1.3 用开关特性测试仪代替传统的录波法;真空断路器主触头的分合闸时间、分合闸速度与同期性测量可一次完成。2.1.4 用微机继电保护校验仪进行保护的调校,一次接线可完成各种特性和保护的测试等。2.2 合理划分调试区域,根据电气设备数量与试验容,合埋安排调试程序,减少重复劳动,提高效率。3 适用围本工法适用于工厂 35kV 与 10kV 变电所的电气调试,对其他电压等级的变电所具有指导作用。4 工艺原理根据调试量的大小,对调试工作进行分解,制定合理的调试程序;采纳先进的调试设备,使复杂任务简单化。5 调试程序与操作要点5.1 调试工作总体安排5.1.1 将调试工作分为三个区域:35kV 配电室、10kV 配电室、各变压器室;条件具备时,配备足够的调试设备和人员,组织三个区域平行作业。5.1.2 5 台变压器的试验根据试验容组织流水作业;配电柜根据柜设备、元件种类组织流水作业。5.1.3 沟通耐压试验按区域统一安排,一次完成一个区域所有设备的耐压试验。5.2 调试程序5.2.1 变压器调试程序5.2.2 配电柜调试程序5.3 调试方法与操作要点5.3.1 绝缘试验方法与操作要点每台电气设备投入运行前都要根据规要求进行绝缘试验,用以推断该设备是是否存在绝缘缺陷或受潮。电气设备绝缘试验方法一般有绝缘电阻和吸收比测...
