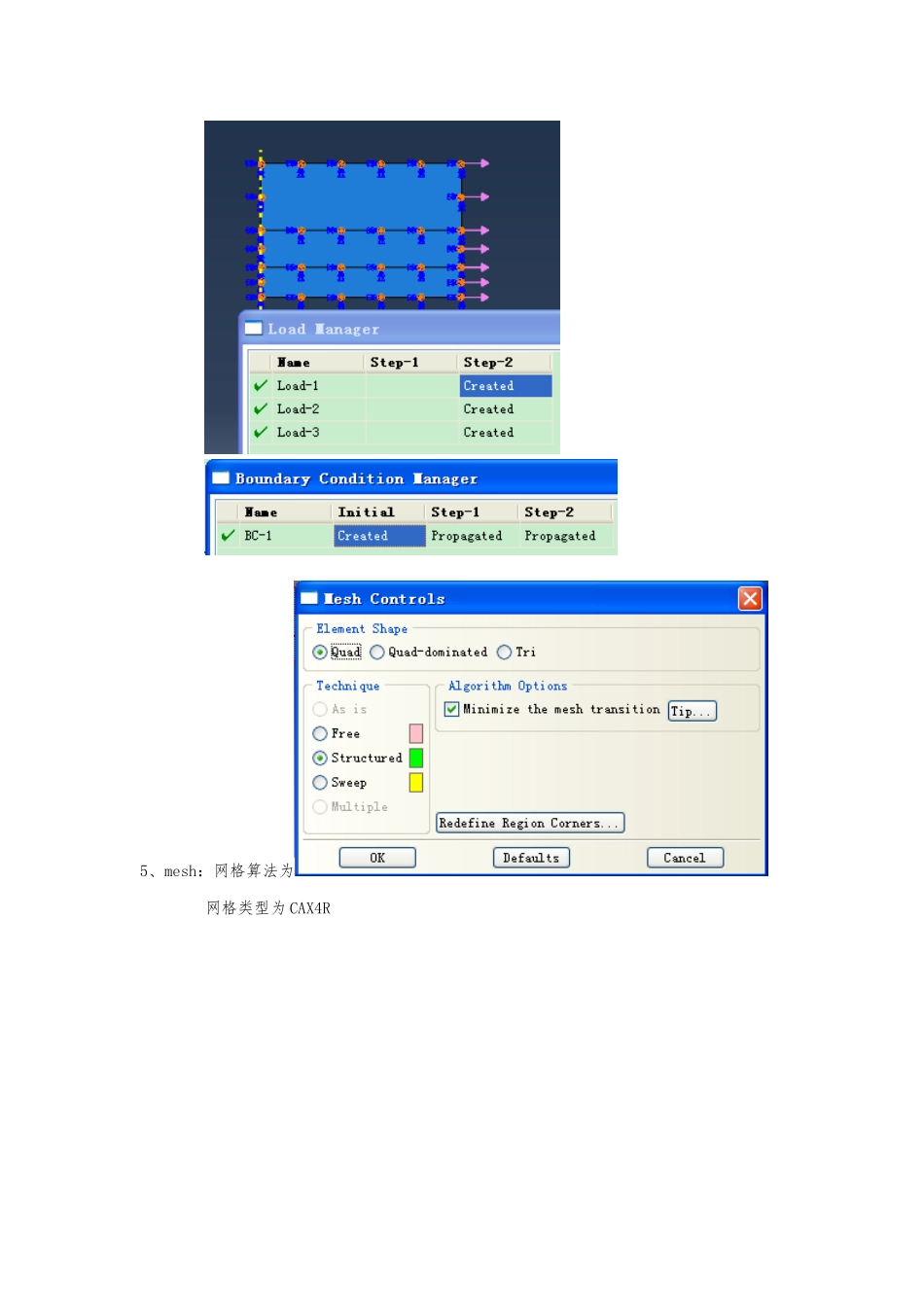

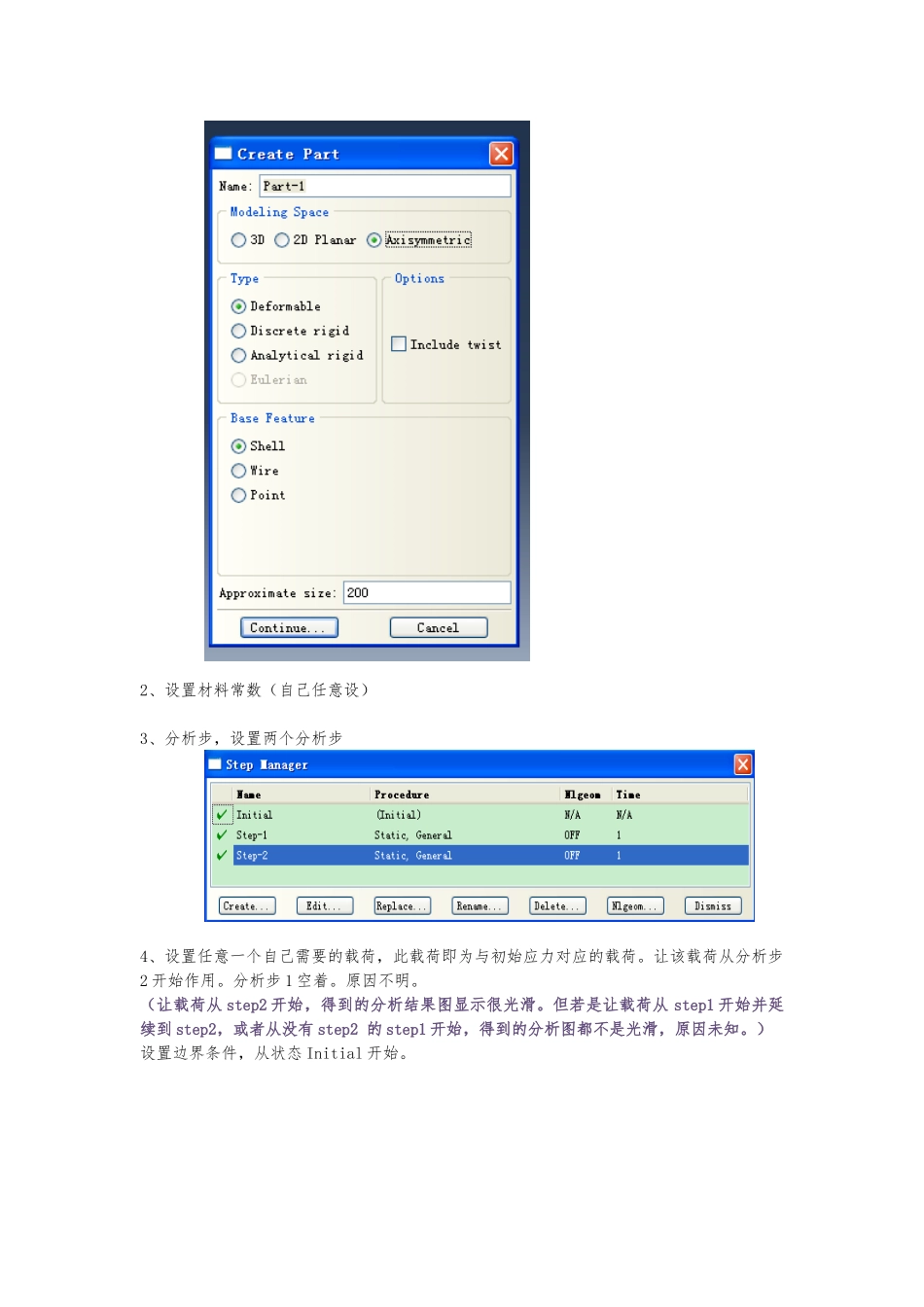

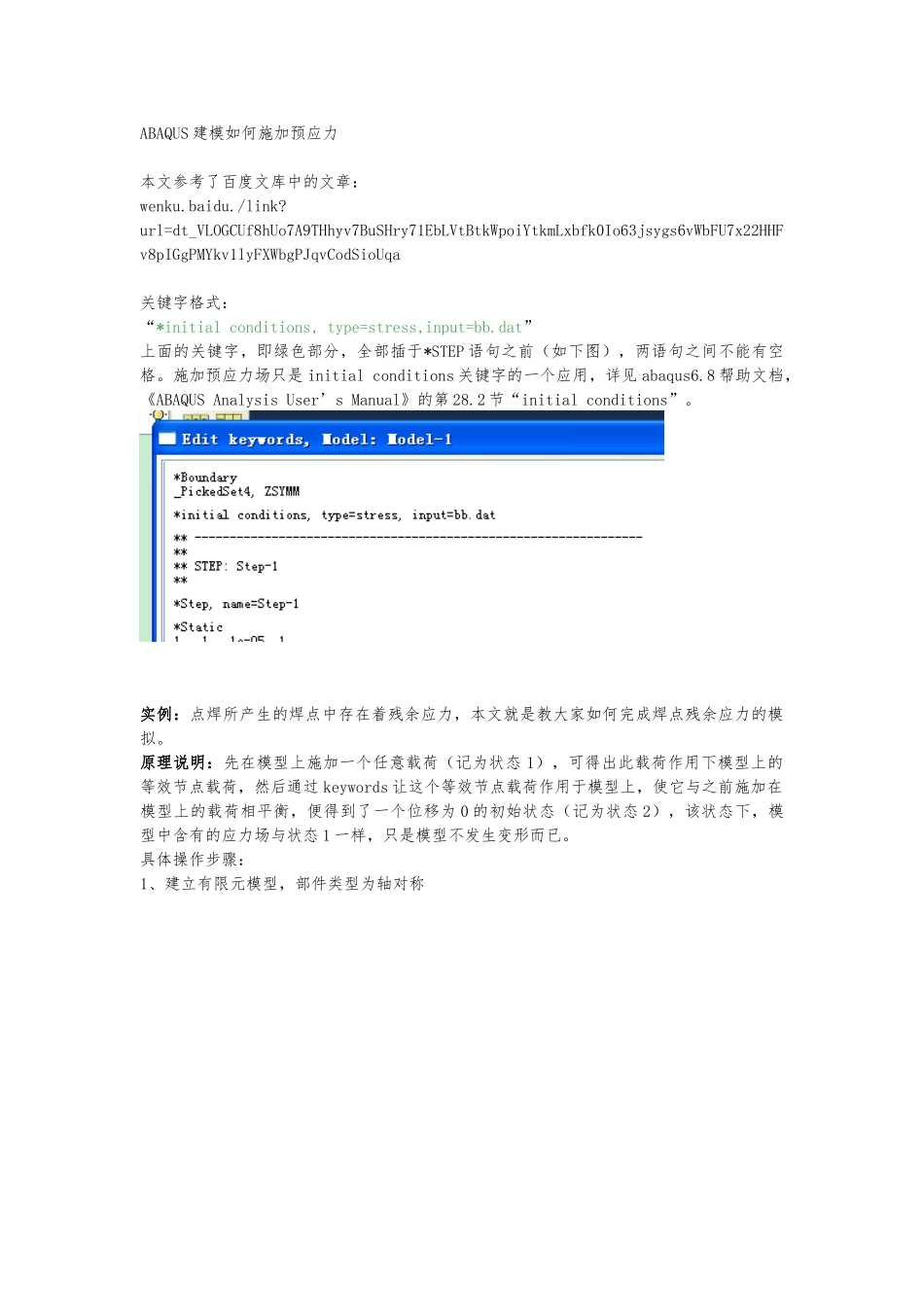

ABAQUS 建模如何施加预应力本文参考了百度文库中的文章:wenku.baidu./link?url=dt_VLOGCUf8hUo7A9THhyv7BuSHry71EbLVtBtkWpoiYtkmLxbfk0Io63jsygs6vWbFU7x22HHFv8pIGgPMYkv1lyFXWbgPJqvCodSioUqa关键字格式:“*initial conditions, type=stress,input=bb.dat”上面的关键字,即绿色部分,全部插于*STEP 语句之前(如下图),两语句之间不能有空格。施加预应力场只是 initial conditions 关键字的一个应用,详见 abaqus6.8 帮助文档,《ABAQUS Analysis User’s Manual》的第 28.2 节“initial conditions”。实例:点焊所产生的焊点中存在着残余应力,本文就是教大家如何完成焊点残余应力的模拟。原理说明:先在模型上施加一个任意载荷(记为状态 1),可得出此载荷作用下模型上的等效节点载荷,然后通过 keywords 让这个等效节点载荷作用于模型上,使它与之前施加在模型上的载荷相平衡,便得到了一个位移为 0 的初始状态(记为状态 2),该状态下,模型中含有的应力场与状态 1 一样,只是模型不发生变形而已。具体操作步骤:1、建立有限元模型,部件类型为轴对称2、设置材料常数(自己任意设)3、分析步,设置两个分析步4、设置任意一个自己需要的载荷,此载荷即为与初始应力对应的载荷。让该载荷从分析步2 开始作用。分析步 1 空着。原因不明。(让载荷从 step2 开始,得到的分析结果图显示很光滑。但若是让载荷从 step1 开始并延续到 step2,或者从没有 step2 的 step1 开始,得到的分析图都不是光滑,原因未知。)设置边界条件,从状态 Initial 开始。5、mesh:网格算法为网格类型为 CAX4R6、Job 模块下,创建工作名称为“Job-1-1”的名字,提交分析。7、将分析得到的应力场保存为一个文本文件,ipn 格式。在 visualization 模块下,如下图打开 field output,并做如下下图相应的设置,最后点 OK,此时会在 temp 目录下产生 bb.inp 文件。(文件名 bb 可自行命名)8、用 excel 打开 bb.inp 文件。如下图操作。注意:先打开一个空白的 excel 文件,再导入 bb.inp 文件。删去多余的行号和列号,只保留各个应力重量列。同时,将各个应力重量的科学计数法格式改为显示小数点后 5 位。并将第一列添加:Part-1-1.1; Part-1-1.2; part-1-1.3 ………( 此 处 的 命 名 规 则 是 : Part-1-1 是 实 体 的 名 字 , 可 在 edit keywords 中 查 找“*Instance...
