cad角平分线怎么画的

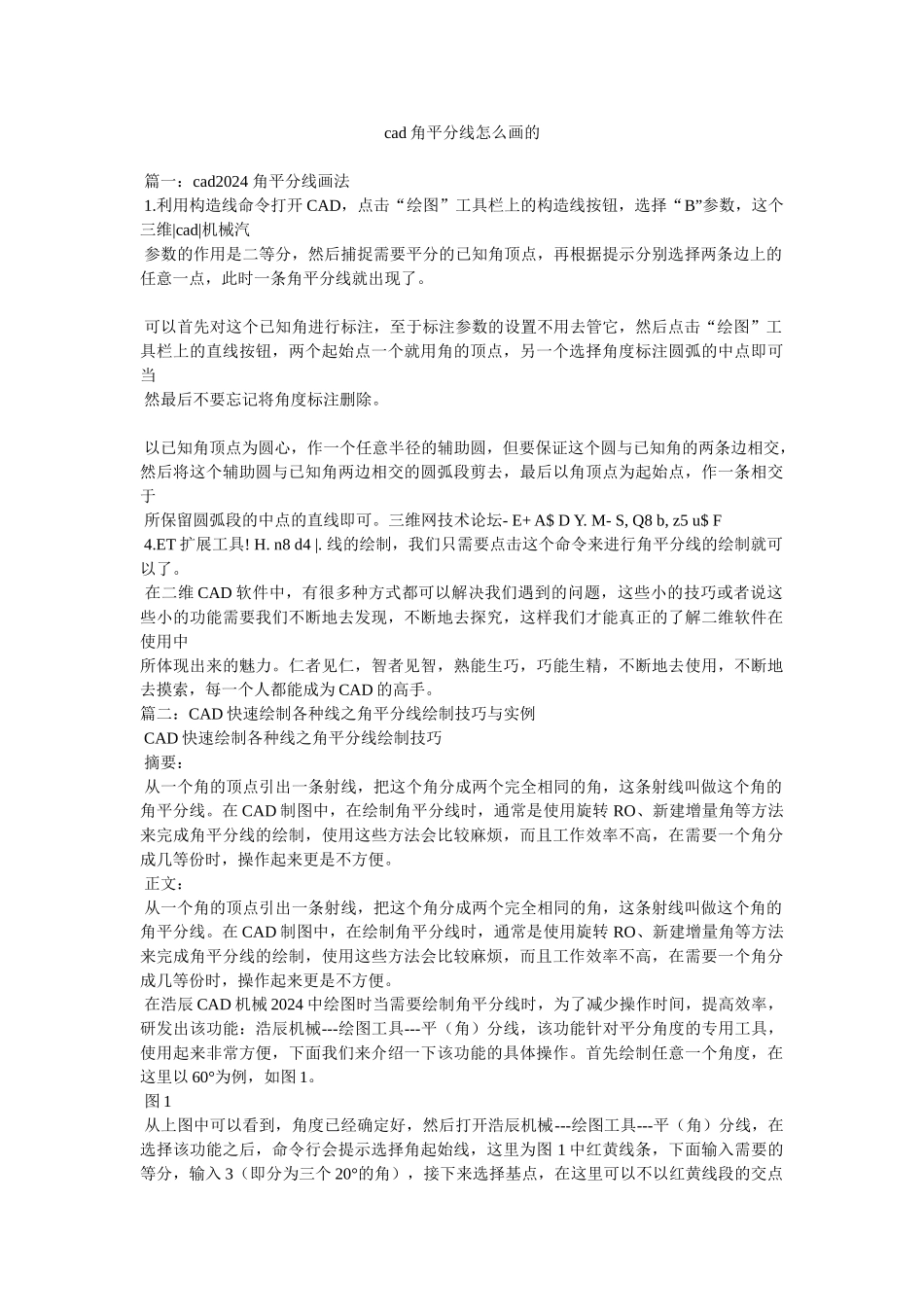

cad角平分线怎么画的_第1页
1/4

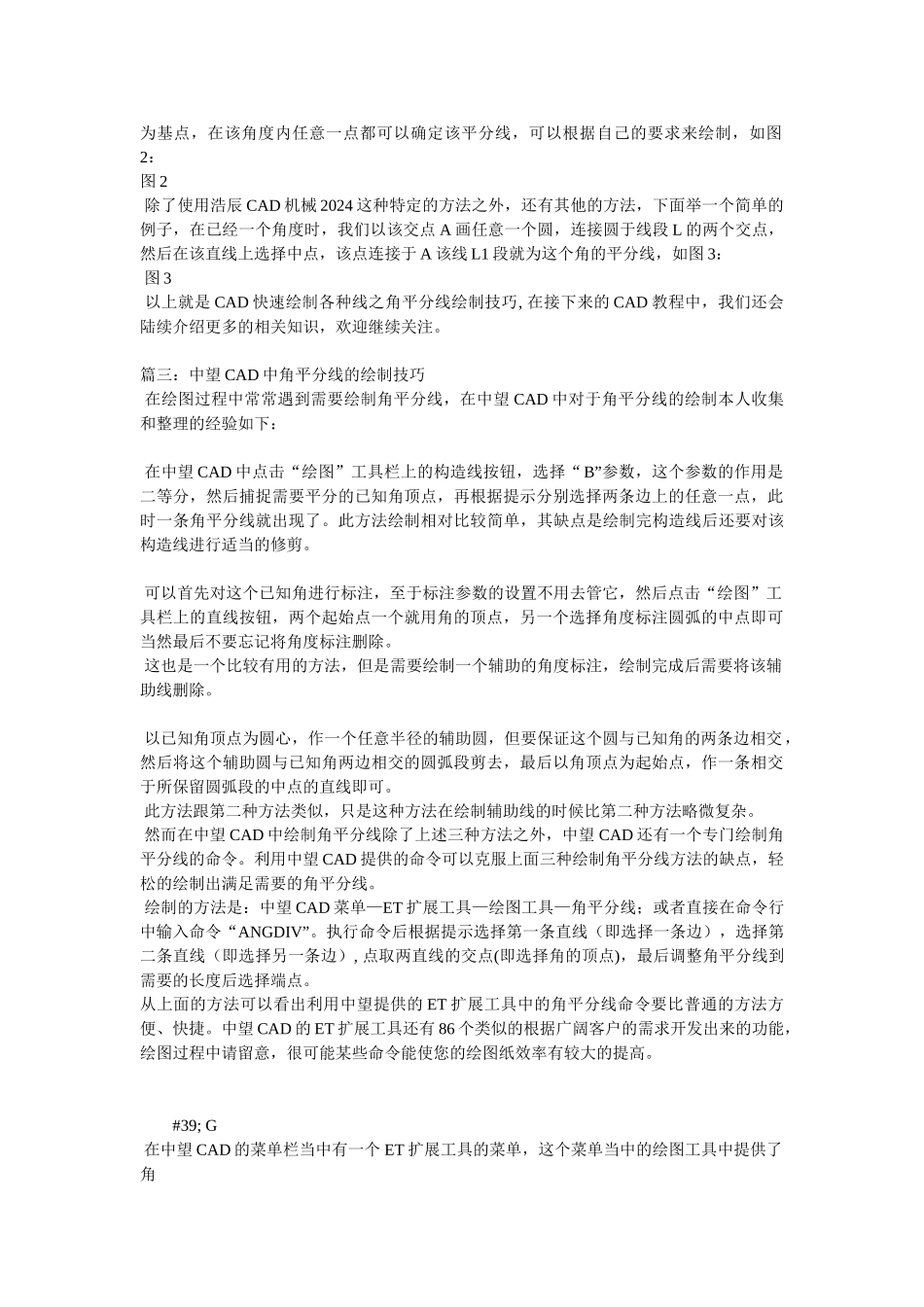

cad角平分线怎么画的_第2页
2/4

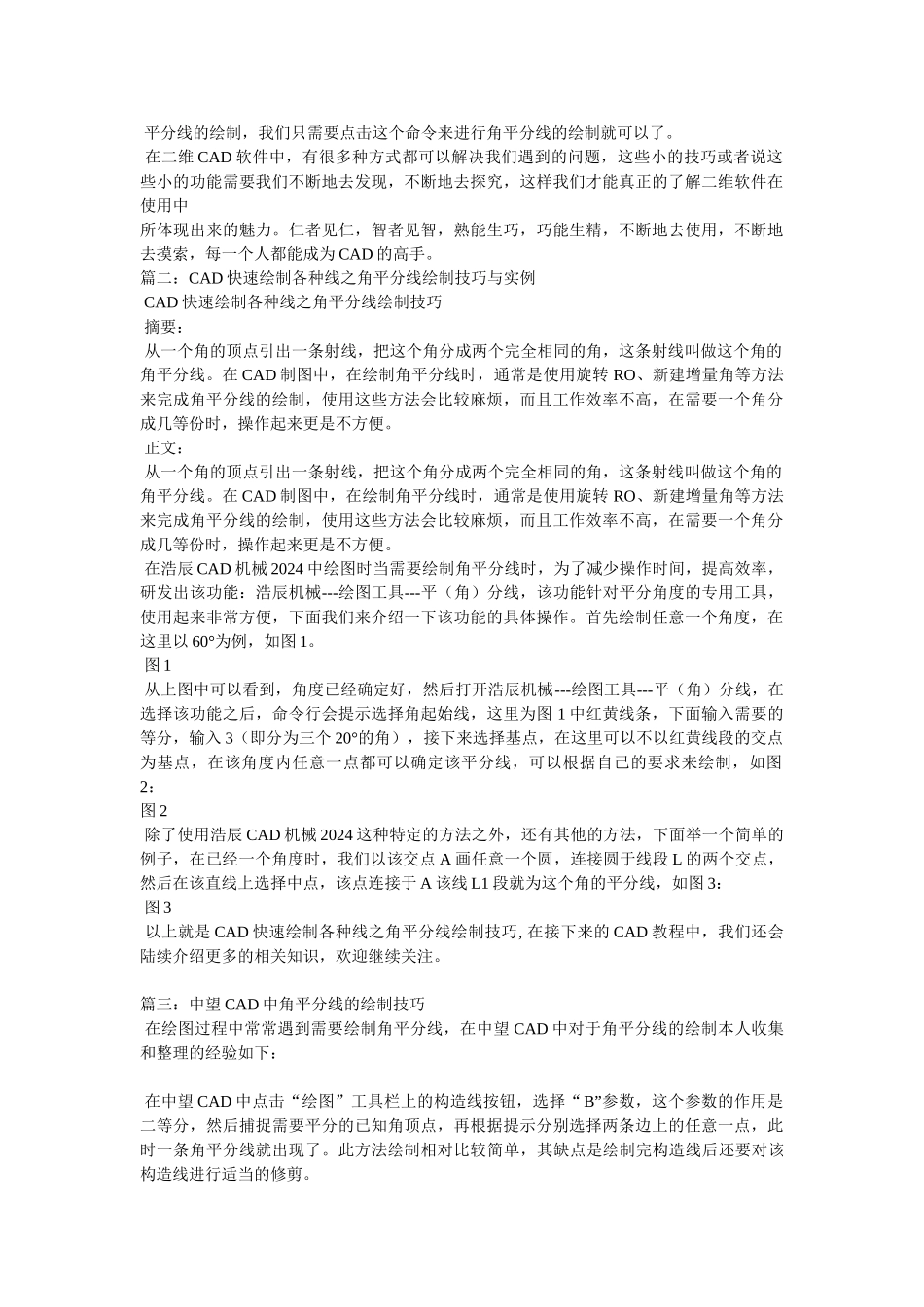

cad角平分线怎么画的_第3页
3/4
cad 角平分线怎么画的 篇一:cad2024 角平分线画法 1.利用构造线命令打开 CAD,点击“绘图”工具栏上的构造线按钮,选择“B”参数,这个三维|cad|机械汽 参数的作用是二等分,然后捕捉需要平分的已知角顶点,再根据提示分别选择两条边上的任意一点,此时一条角平分线就出现了。 可以首先对这个已知角进行标注,至于标注参数的设置不用去管它,然后点击“绘图”工具栏上的直线按钮,两个起始点一个就用角的顶点,另一个选择角度标注圆弧的中点即可当 然最后不要忘记将角度标注删除。 以已知角顶点为圆心,作一个任意半径的辅助圆,但要保证这个圆与已知角的两条边相交,然后将这个辅助圆与已知角两边相交的圆弧段剪去,最后以角顶点为起始点,作一条相交于 所保留圆弧段的中点的直线即可。三维网技术论坛- E+ A$ D Y. M- S, Q8 b, z5 u$ F 4.ET 扩展工具! H. n8 d4 |. 线的绘制,我们只需要点击这个命令来进行角平分线的绘制就可以了。 在二维 CAD 软件中,有很多种方式都可以解决我们遇到的问题,这些小的技巧或者说这些小的功能需要我们不断地去发现,不断地去探究,这样我们才能真正的了解二维软件在使用中所体现出来的魅力。仁者见仁,智者见智,熟能生巧,巧能生精,不断地去使用,不断地去摸索,每一个人都能成为 CAD 的高手。篇二:CAD 快速绘制各种线之角平分线绘制技巧与实例 CAD 快速绘制各种线之角平分线绘制技巧 摘要: 从一个角的顶点引出一条射线,把这个角分成两个完全相同的角,这条射线叫做这个角的角平分线。在 CAD 制图中,在绘制角平分线时,通常是使用旋转 RO、新建增量角等方法来完成角平分线的绘制,使用这些方法会比较麻烦,而且工作效率不高,在需要一个角分成几等份时,操作起来更是不方便。 正文: 从一个角的顶点引出一条射线,把这个角分成两个完全相同的角,这条射线叫做这个角的角平分线。在 CAD 制图中,在绘制角平分线时,通常是使用旋转 RO、新建增量角等方法来完成角平分线的绘制,使用这些方法会比较麻烦,而且工作效率不高,在需要一个角分成几等份时,操作起来更是不方便。 在浩辰 CAD 机械 2024 中绘图时当需要绘制角平分线时,为了减少操作时间,提高效率,研发出该功能:浩辰机械---绘图工具---平(角)分线,该功能针对平分角度的专用工具,使用起来非常方便,下面我们来介绍一下该功能的具体操作。首先绘制任意一个角度,在这里以 60°为例,如图...
