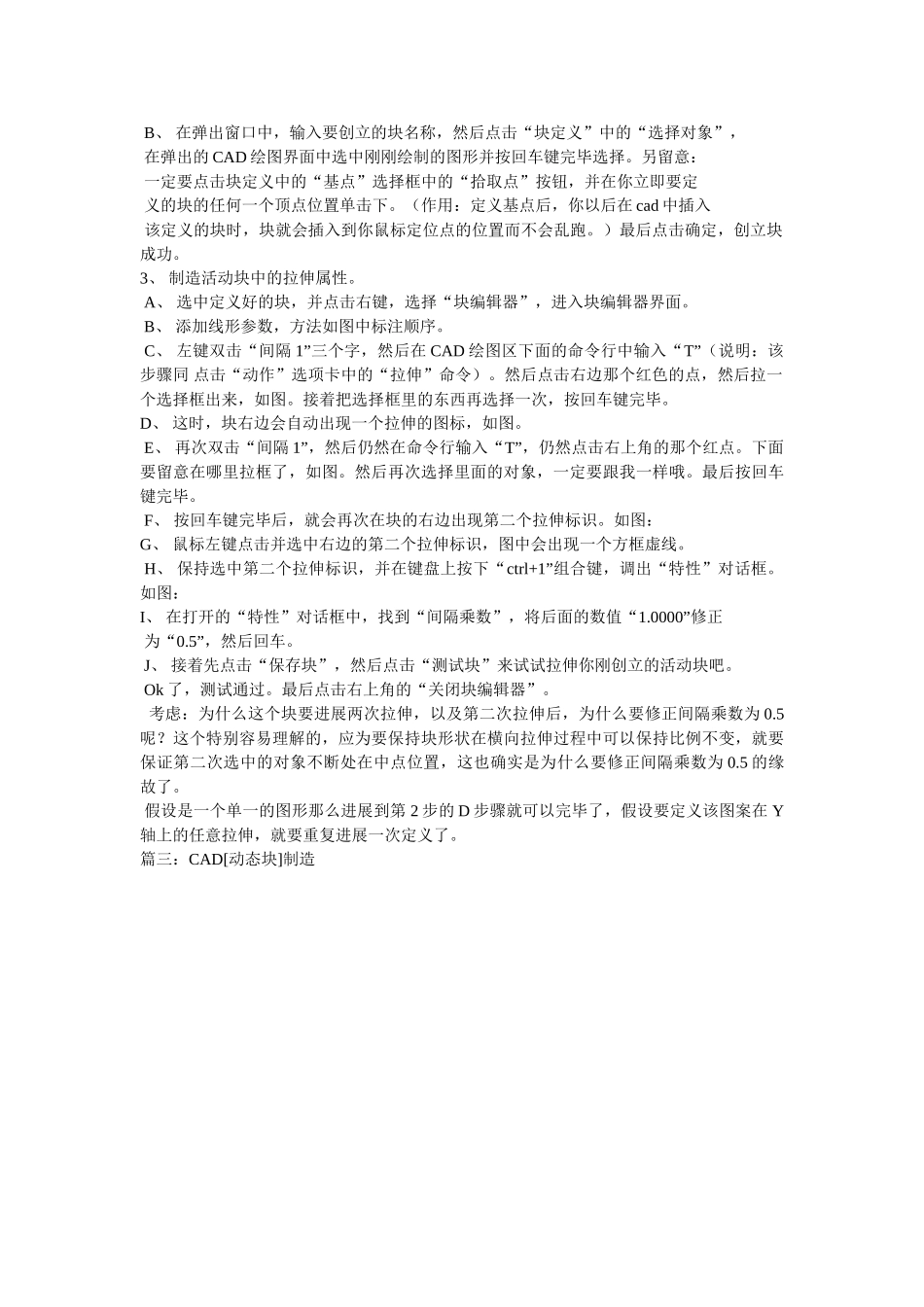

cad 里面动态块的制造教程 篇一:创立 CAD 动态块的一般步骤 创立 CAD 动态块的一般步骤 将一个或多个单一的实体对象整合为一个对象,这个对象确实是图块。图块中的各实体可以具有各自的图层、线性、颜色等特征。在应用时,图块作为一个独立的、完好的对象进展操作,可以根据需要按一定比例和角度将图块插入到需要的位置。向块中添加参数集与添加参数所使用的方法一样。参数集中包含的动作将自动添加到块定义中,并与添加的参数相关联。接着,必须将选择集(几何图形)与各个动作相关联。 初次向动态块定义添加参数集时,每个动作旁边都会显示一个黄色警告图标。这表示需要将选择集与各个动作相关联。可以双击该黄色警示图标,然后根据命令行上的提示将动作与选择集相关联。 假设插入的是查寻参数集,双击黄色警示图标时将会显示“特性查寻表”对话框。与查寻动作相关联的是添加到此表中的数据,而不是选择集。 为了得到高质量的动态块,提高块的编辑效率,防止重复修正,我们一般可以通过以下几个步骤完成动态块的创立。 步骤 1:规划 在创立动态块之前,有必要对动态块进展必要的规划,规划动态块要实现的功能、外观,在图形中的使用方式,以及要实现预期功能需要使用哪些参数和动作。 步骤 2:绘制几何图形 绘制动态块中所包含的根本图元,因此,这些图元也可以在块编辑器中绘制。 步骤 3:添加参数和动作 这是动态块创立过程中最关键的环节,参数和动作的编辑不但要考虑到动态块功能的实现,同时也要考虑到动态块的可读性及修正的方便性,尽可能将参数的作用点吸咐在对应的图元上,且动作应摆放在其关联参数附近,参数和动作较多时还需要为其重命名,以便理解编辑和修正。 步骤 4:测试动态块 保存并退出块编辑器后,对动态块进展效果测试,检测是否能到达预期的效果。篇二:cad 创立简单动态块 如何创立简单动态块 前言:因工作需要,最近不断在学习 cad 平面制图,绘制一个平面图看起来特别简单,但是关于新手来说总是会出现各种征询题,导致一个简单的操作总是无法实现或者浪费特别多时间才能完成。CAD 不像其他的稍简单些的制图软件 CORELDRAW/PSD 等特别容易上手,操作也简单。cad 给我的感受是特别强大,操作也较复杂,但是简单的操作新手也未必能实现。 块在 cad 制图中应该是比较常用的,动态块那么特别有用,书本上的教程不够详细,总是无法绘制动态块,在网上找了好久,不同的版本操作可能稍有区...
