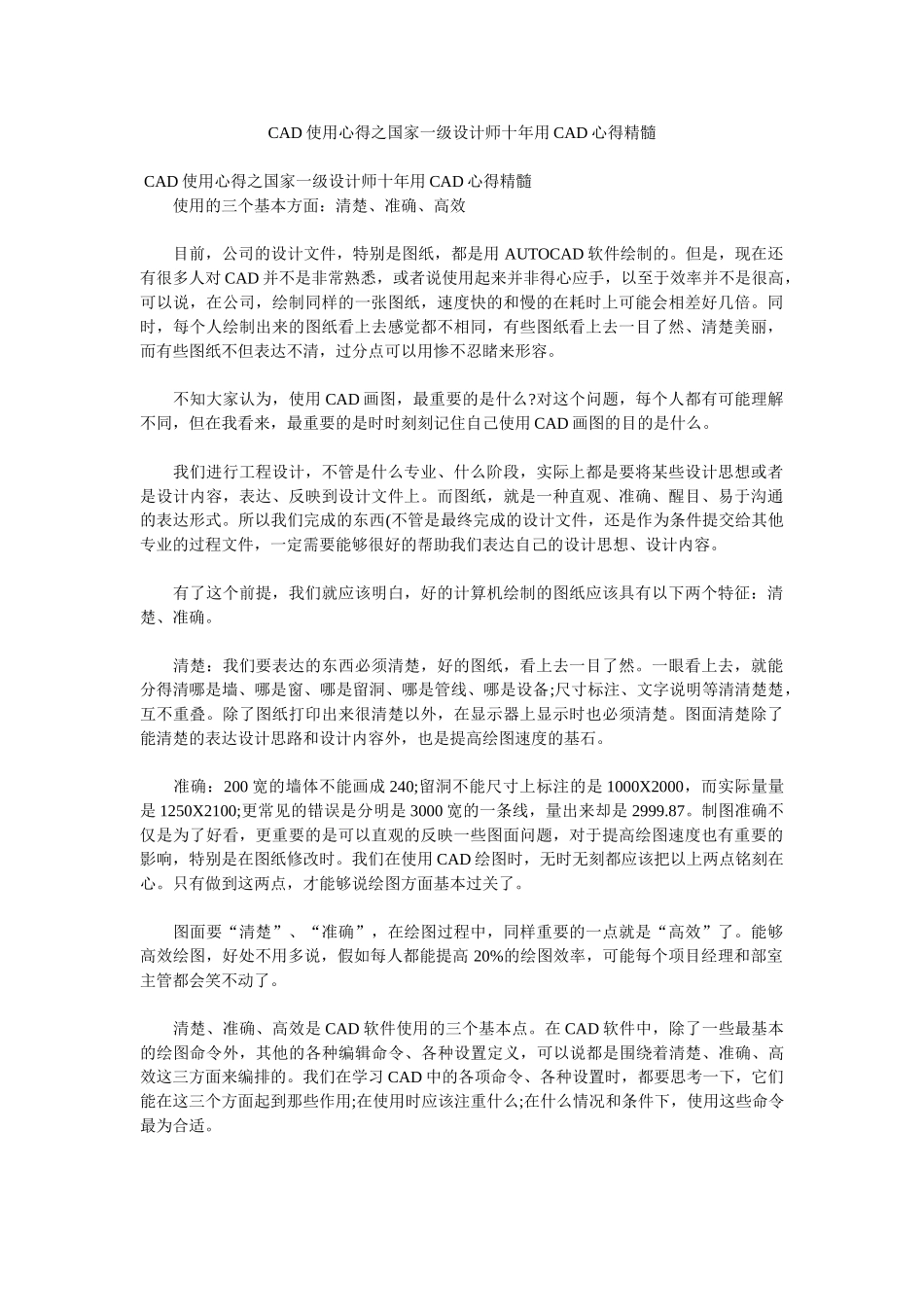

D使用心得之国家一级设计师十用CAD心得精髓参考_第1页
1/15

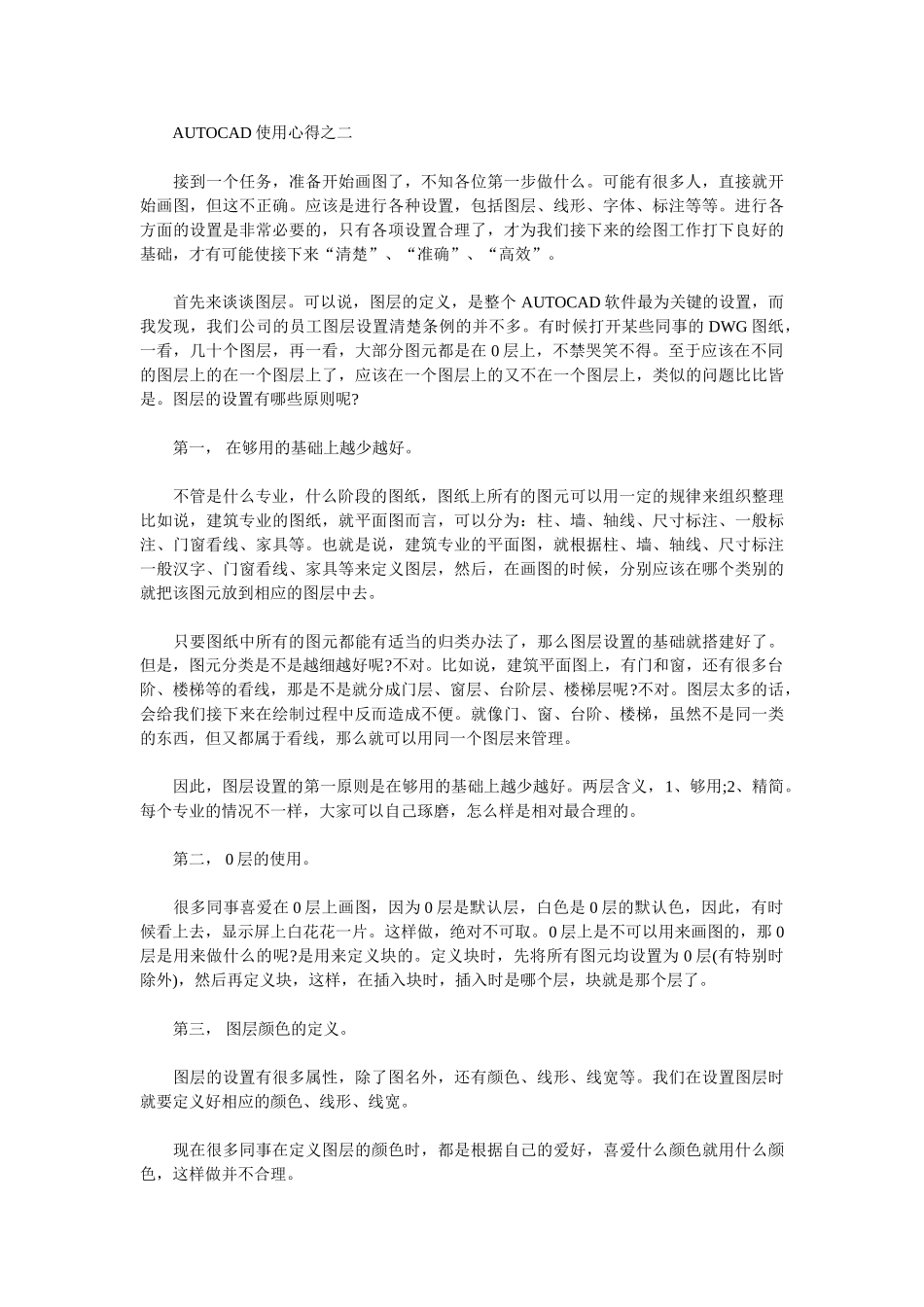

D使用心得之国家一级设计师十用CAD心得精髓参考_第2页
2/15

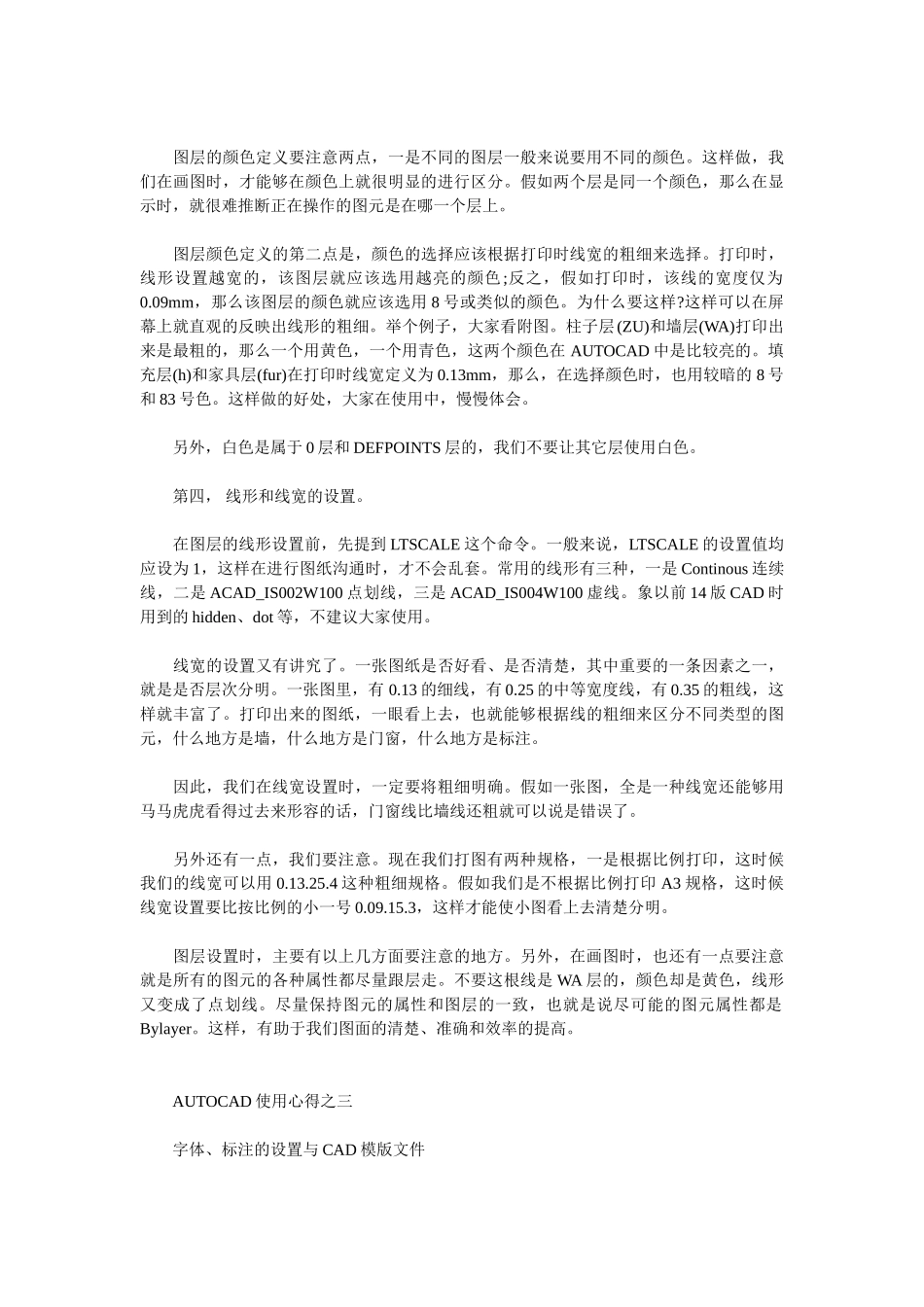

D使用心得之国家一级设计师十用CAD心得精髓参考_第3页
3/15
CAD 使用心得之国家一级设计师十年用 CAD 心得精髓 CAD 使用心得之国家一级设计师十年用 CAD 心得精髓 使用的三个基本方面:清楚、准确、高效 目前,公司的设计文件,特别是图纸,都是用 AUTOCAD 软件绘制的。但是,现在还有很多人对 CAD 并不是非常熟悉,或者说使用起来并非得心应手,以至于效率并不是很高,可以说,在公司,绘制同样的一张图纸,速度快的和慢的在耗时上可能会相差好几倍。同时,每个人绘制出来的图纸看上去感觉都不相同,有些图纸看上去一目了然、清楚美丽,而有些图纸不但表达不清,过分点可以用惨不忍睹来形容。 不知大家认为,使用 CAD 画图,最重要的是什么?对这个问题,每个人都有可能理解不同,但在我看来,最重要的是时时刻刻记住自己使用 CAD 画图的目的是什么。 我们进行工程设计,不管是什么专业、什么阶段,实际上都是要将某些设计思想或者是设计内容,表达、反映到设计文件上。而图纸,就是一种直观、准确、醒目、易于沟通的表达形式。所以我们完成的东西(不管是最终完成的设计文件,还是作为条件提交给其他专业的过程文件,一定需要能够很好的帮助我们表达自己的设计思想、设计内容。 有了这个前提,我们就应该明白,好的计算机绘制的图纸应该具有以下两个特征:清楚、准确。 清楚:我们要表达的东西必须清楚,好的图纸,看上去一目了然。一眼看上去,就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备;尺寸标注、文字说明等清清楚楚,互不重叠。除了图纸打印出来很清楚以外,在显示器上显示时也必须清楚。图面清楚除了能清楚的表达设计思路和设计内容外,也是提高绘图速度的基石。 准确:200 宽的墙体不能画成 240;留洞不能尺寸上标注的是 1000X2000,而实际量量是 1250X2100;更常见的错误是分明是 3000 宽的一条线,量出来却是 2999.87。制图准确不仅是为了好看,更重要的是可以直观的反映一些图面问题,对于提高绘图速度也有重要的影响,特别是在图纸修改时。我们在使用 CAD 绘图时,无时无刻都应该把以上两点铭刻在心。只有做到这两点,才能够说绘图方面基本过关了。 图面要“清楚”、“准确”,在绘图过程中,同样重要的一点就是“高效”了。能够高效绘图,好处不用多说,假如每人都能提高 20%的绘图效率,可能每个项目经理和部室主管都会笑不动了。 清楚、准确、高效是 CAD 软件使用的三个基本点。在 CAD 软件中,除了一些最基本的绘图命令外,其他的各种编辑...
