HZ140TR2后置旅游车底盘车架材料力学课程设计说明书

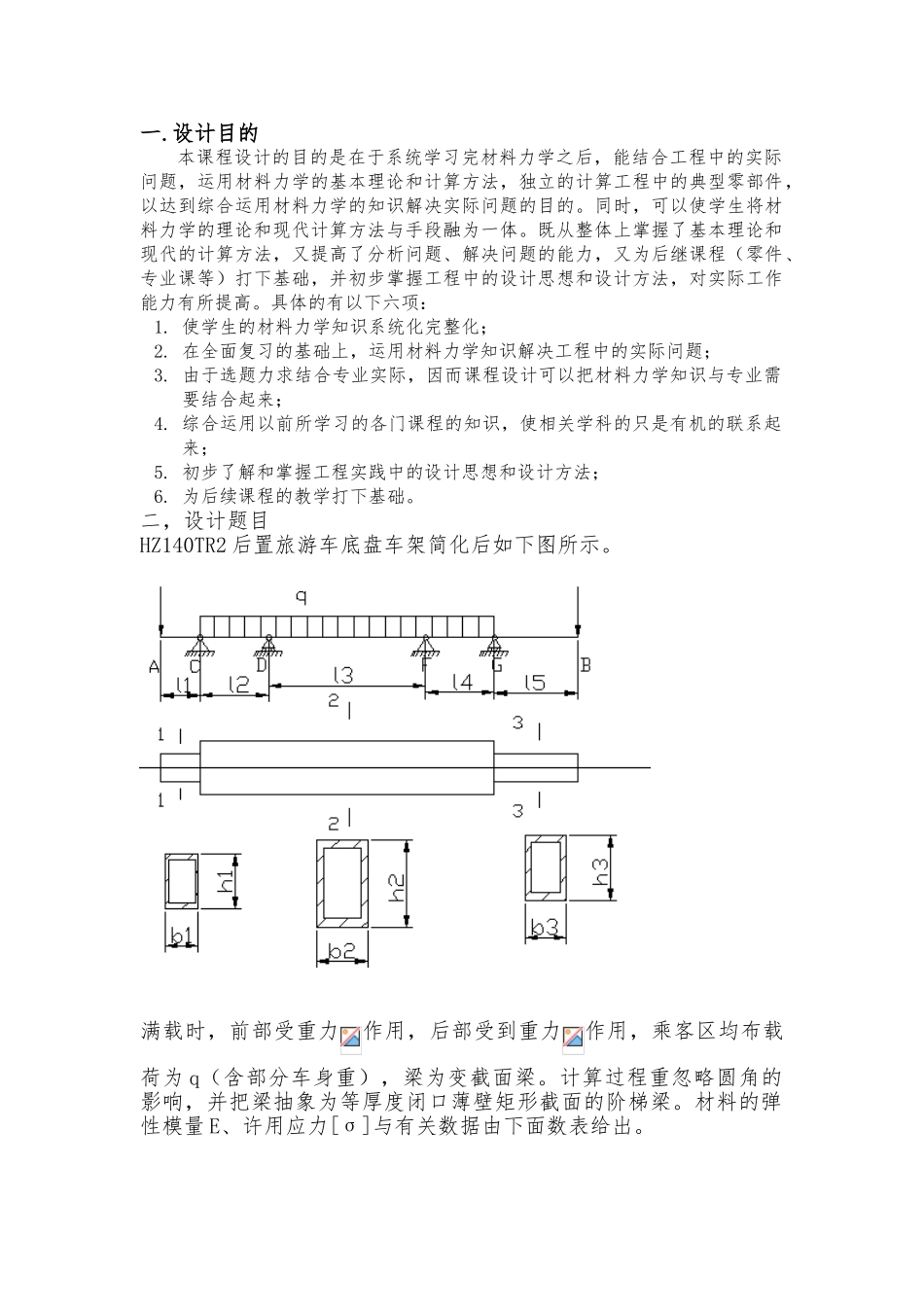

HZ140TR2后置旅游车底盘车架材料力学课程设计说明书_第1页
1/19
HZ140TR2后置旅游车底盘车架材料力学课程设计说明书_第2页
2/19
HZ140TR2后置旅游车底盘车架材料力学课程设计说明书_第3页
3/19
一.设计目的本课程设计的目的是在于系统学习完材料力学之后,能结合工程中的实际问题,运用材料力学的基本理论和计算方法,独立的计算工程中的典型零部件,以达到综合运用材料力学的知识解决实际问题的目的。同时,可以使学生将材料力学的理论和现代计算方法与手段融为一体。既从整体上掌握了基本理论和现代的计算方法,又提高了分析问题、解决问题的能力,又为后继课程(零件、专业课等)打下基础,并初步掌握工程中的设计思想和设计方法,对实际工作能力有所提高。具体的有以下六项:1. 使学生的材料力学知识系统化完整化;2. 在全面复习的基础上,运用材料力学知识解决工程中的实际问题;3. 由于选题力求结合专业实际,因而课程设计可以把材料力学知识与专业需要结合起来;4. 综合运用以前所学习的各门课程的知识,使相关学科的只是有机的联系起来;5. 初步了解和掌握工程实践中的设计思想和设计方法;6. 为后续课程的教学打下基础。二,设计题目HZ140TR2 后置旅游车底盘车架简化后如下图所示。满载时,前部受重力作用,后部受到重力作用,乘客区均布载荷为 q(含部分车身重),梁为变截面梁。计算过程重忽略圆角的影响,并把梁抽象为等厚度闭口薄壁矩形截面的阶梯梁。材料的弹性模量 E、许用应力[σ]与有关数据由下面数表给出。 1.1 1.6 3.1 1.6 2.1 0.1 0.06 0.12t /mE/GPa[σ]/MPa/N0.08 0.11 0.07 0.005210 160 26801.计算前簧固定端 C 处,前簧滑板 D 处、后簧固定端 F 处、后簧滑板 G 处的支反力。2.画出车架的力图。3.画出各截面上弯曲正应力最大值沿轴线方向的变化曲线。4.用能量法求出车架最大挠度的值与所发生的截面,画出车架挠曲线的大致形状。5.若壁厚 t 不变,取 h/b=1.5,按等截面梁重新设计车架截面尺寸。三,设计计算过程以下计算 q=15500N/m, =2680N, =4130N.1,计算前簧固定端 C 处,前簧滑板 D 处、后簧固定端 F 处、后簧滑板 G 处的支反力。解:由题得,此连续梁为三次静不定结构,但由于水平方向外力为0,所以此机构可认为是二次静不定结构。这样此结构梁就满足多跨梁与三弯矩方程的条件。左边第一支座为固定绞支座,其余均为可动绞支座。支座编号从左向右依次为 0,1,2,3。以中间的两个支座的约束反力矩为多余约束,取静定基的每个跨度皆为简支梁。这些简支梁在原来的外载荷作用下的弯矩图如下图所示。为 便于计算, 令。由此可得,w1=w2=w3=由上图可知,各个部分形...
