NTS-352R型全站仪的使用

NTS-352R型全站仪的使用_第1页
1/25
NTS-352R型全站仪的使用_第2页
2/25
NTS-352R型全站仪的使用_第3页
3/25

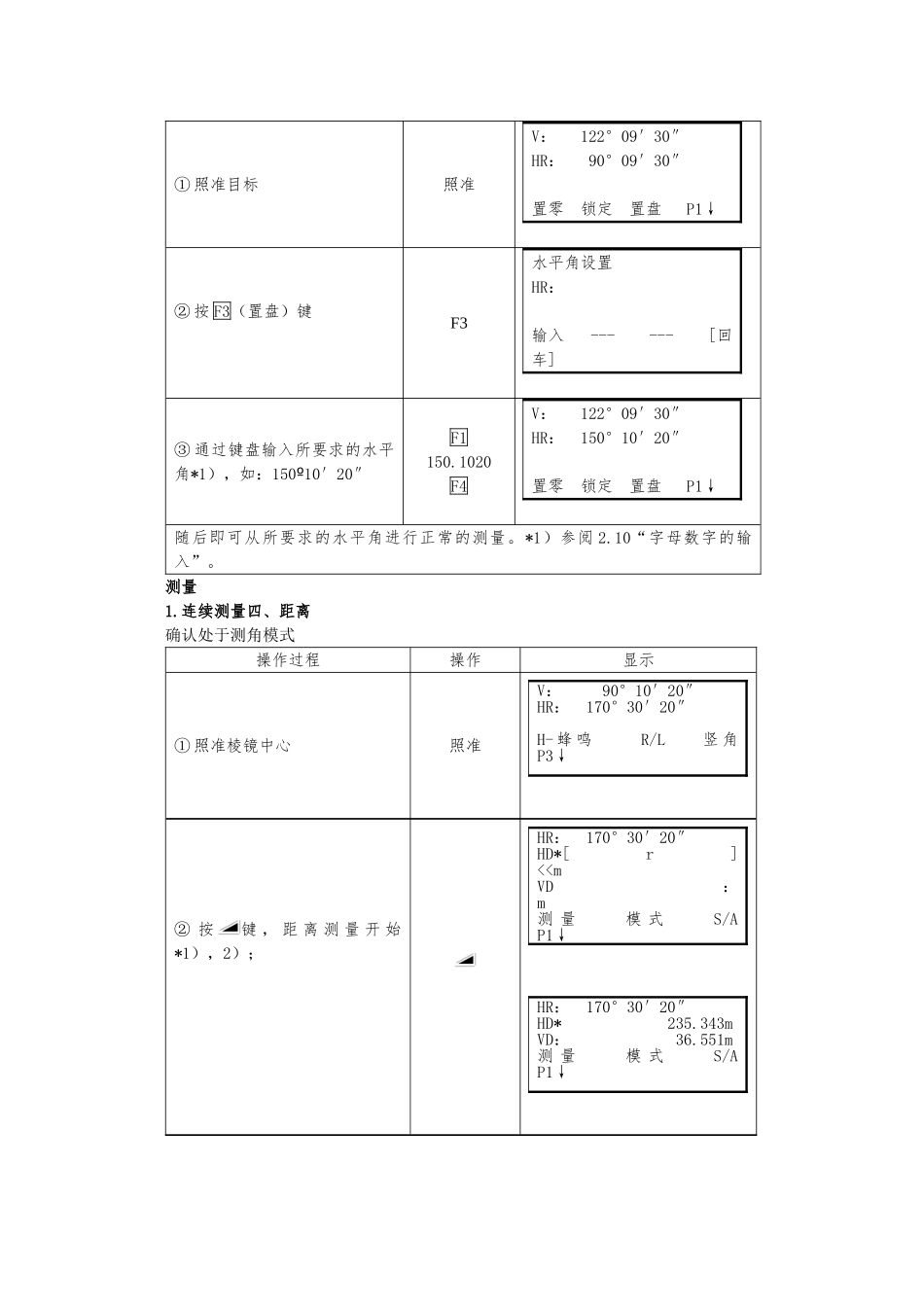

第六章 NTS-352R 型全站仪的使用教学目的:学会全站仪的使用方法。教学重点:1.角度测量;2.距离测量;3.标准测量;4.对边测量;5.悬高测量;6.点放样;7.距离放样;8.面积测量教学难点:标准测量;点放样教学资料:全站仪使用说明书、教学课件教学方法:讲授法、讲解法、演示法讲授新课:第六章 NTS-352R 型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考:仪器的整平与对中1、安置三脚架:首先,将三脚架打开,伸到适当高度,拧紧三个固定螺旋。2、将仪器安置到三脚架上:将仪器小心地安置到三脚架上,松开中心连接螺旋,在架头上轻移仪器,直到锤球对准测站点标志中心,然后轻轻拧紧连接螺旋。3、利用圆水准器粗平仪器① 旋转两个脚螺旋 A、B,使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。② 旋转脚螺旋 C,使圆水准器气泡居中。4、利用长水准器精平仪器① 松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋 A、B 的连线。再旋转脚螺旋 A、B,使管水准器气泡居中。② 将仪器绕竖轴旋转 90º(100g),再旋转另一个脚螺旋 C,使管水准器气泡居中。③ 再次旋转 90º,重复①②,直至四个位置上气泡居中为止。5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。松开中心连接螺旋、轻移仪器,将光学对中器的中心标志对准测站点,然后拧紧连接螺旋。在轻移仪器时不要让仪器在架头上有转动,以尽可能减少气泡的偏移。6、最后精平仪器按第 4 步精确整平仪器,直到仪器旋转到任何位置时,管水准气泡始终居中为止,然后拧紧连接螺旋。三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式,按以下操作步骤进行:2.水平角的设置1)通过锁定角度值进行设置确认处于角度测量模式。操作过程操作显示① 用水平微动螺旋转到所需的水平角;显示角度V: 122°09′30″HR: 90°09′30″置零 锁定 置盘 P1↓② 按 F2(锁定)键;F2水平角锁定HR:¨ 90°09′30″ >设置 ?--- --- [ 是 ] [否] ③ 照准目标;照准④ 按 F3(是)键完成水平角设置*1),显示窗变为正常的角度测量模式。F3V: 122°09′30″HR: 90°09′30″置零 锁定 置盘 P1↓*1)若要返回上一个模式,可按 F4(否)键。2)通过键盘输入进行设置确认处于角度测量模式操作过程操作显示操作过程操作显...
