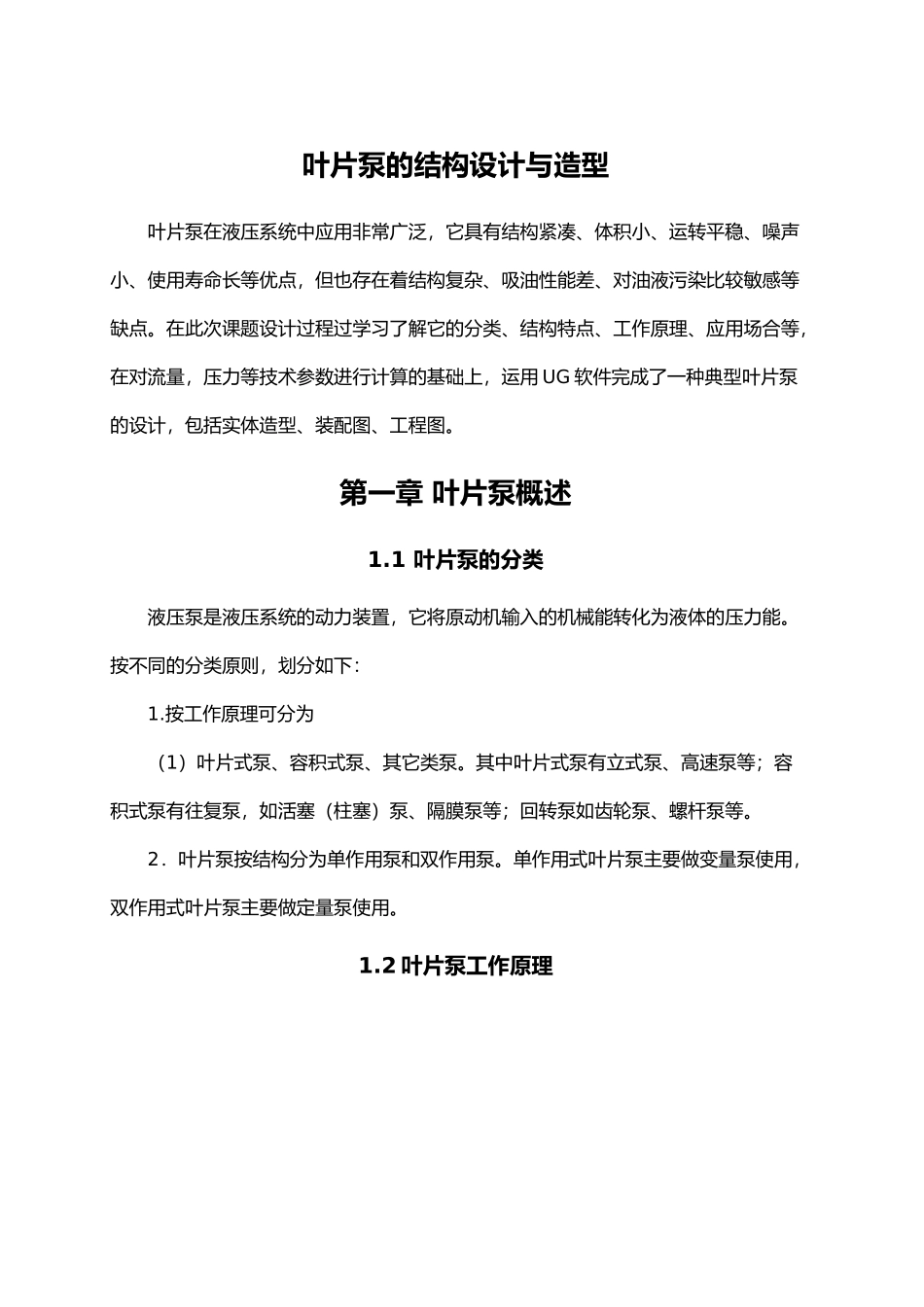

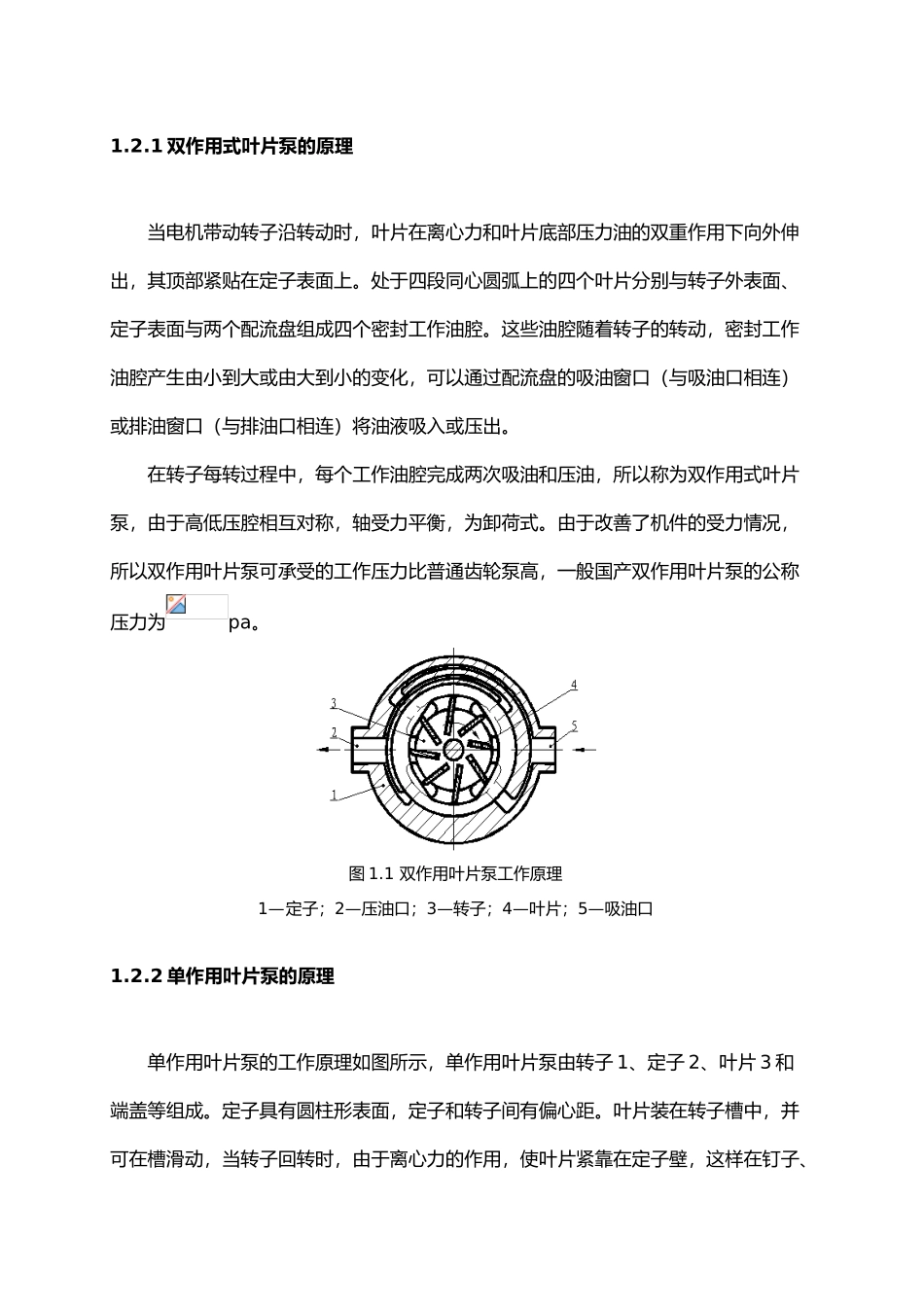

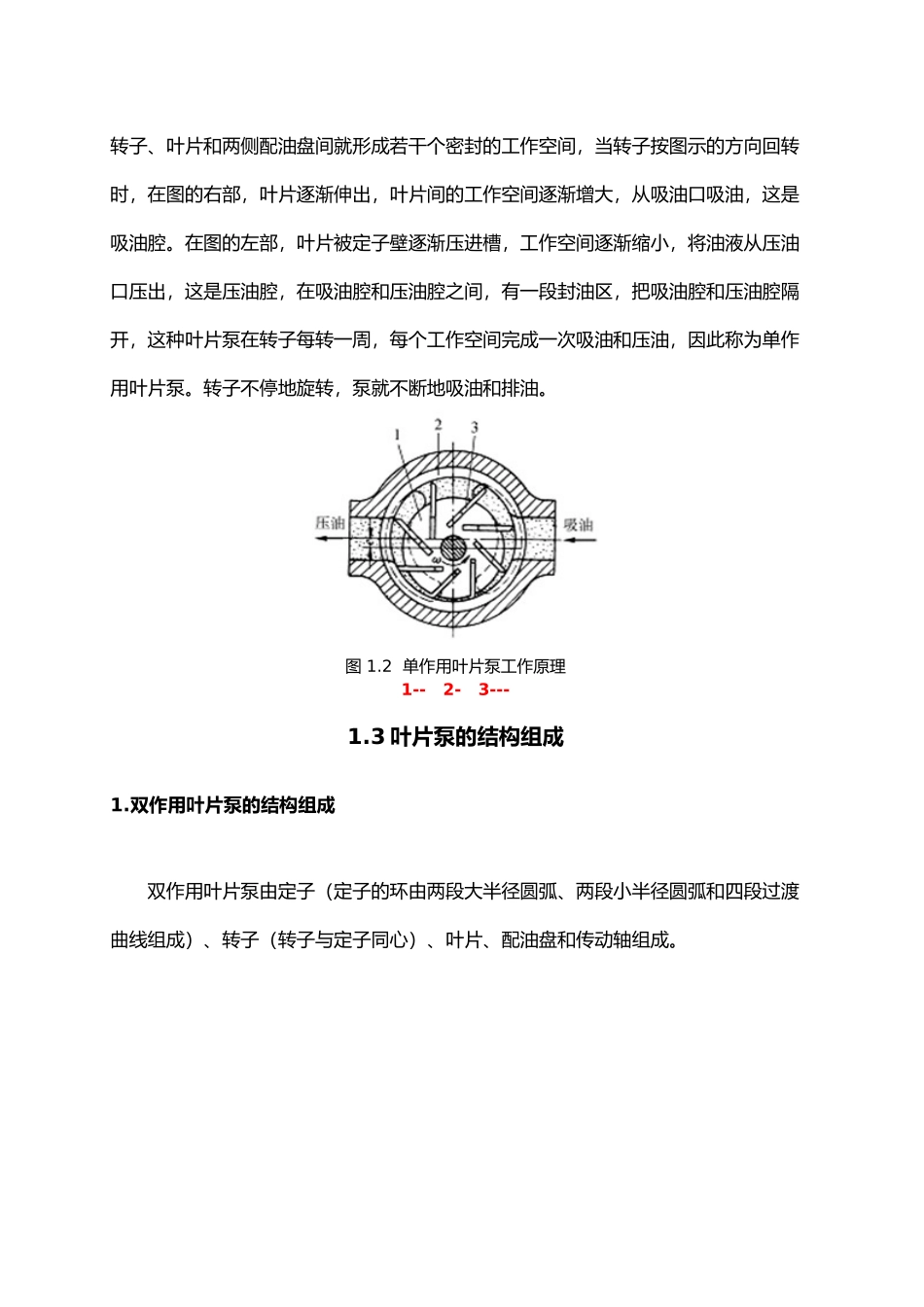

叶片泵的结构设计与造型叶片泵在液压系统中应用非常广泛,它具有结构紧凑、体积小、运转平稳、噪声小、使用寿命长等优点,但也存在着结构复杂、吸油性能差、对油液污染比较敏感等缺点。在此次课题设计过程过学习了解它的分类、结构特点、工作原理、应用场合等,在对流量,压力等技术参数进行计算的基础上,运用 UG 软件完成了一种典型叶片泵的设计,包括实体造型、装配图、工程图。第一章 叶片泵概述1.1 叶片泵的分类 液压泵是液压系统的动力装置,它将原动机输入的机械能转化为液体的压力能。按不同的分类原则,划分如下:1.按工作原理可分为 (1)叶片式泵、容积式泵、其它类泵。其中叶片式泵有立式泵、高速泵等;容积式泵有往复泵,如活塞(柱塞)泵、隔膜泵等;回转泵如齿轮泵、螺杆泵等。2.叶片泵按结构分为单作用泵和双作用泵。单作用式叶片泵主要做变量泵使用,双作用式叶片泵主要做定量泵使用。1.2 叶片泵工作原理1.2.1 双作用式叶片泵的原理当电机带动转子沿转动时,叶片在离心力和叶片底部压力油的双重作用下向外伸出,其顶部紧贴在定子表面上。处于四段同心圆弧上的四个叶片分别与转子外表面、定子表面与两个配流盘组成四个密封工作油腔。这些油腔随着转子的转动,密封工作油腔产生由小到大或由大到小的变化,可以通过配流盘的吸油窗口(与吸油口相连)或排油窗口(与排油口相连)将油液吸入或压出。在转子每转过程中,每个工作油腔完成两次吸油和压油,所以称为双作用式叶片泵,由于高低压腔相互对称,轴受力平衡,为卸荷式。由于改善了机件的受力情况,所以双作用叶片泵可承受的工作压力比普通齿轮泵高,一般国产双作用叶片泵的公称压力为pa。图 1.1 双作用叶片泵工作原理1—定子;2—压油口;3—转子;4—叶片;5—吸油口1.2.2 单作用叶片泵的原理单作用叶片泵的工作原理如图所示,单作用叶片泵由转子 1、定子 2、叶片 3 和端盖等组成。定子具有圆柱形表面,定子和转子间有偏心距。叶片装在转子槽中,并可在槽滑动,当转子回转时,由于离心力的作用,使叶片紧靠在定子壁,这样在钉子、转子、叶片和两侧配油盘间就形成若干个密封的工作空间,当转子按图示的方向回转时,在图的右部,叶片逐渐伸出,叶片间的工作空间逐渐增大,从吸油口吸油,这是吸油腔。在图的左部,叶片被定子壁逐渐压进槽,工作空间逐渐缩小,将油液从压油口压出,这是压油腔,在吸油腔和压油腔之间,有一段封油区,把吸油腔和压油腔隔开,这种叶片...
