安徽某空调公司钎焊使用工艺规范标准

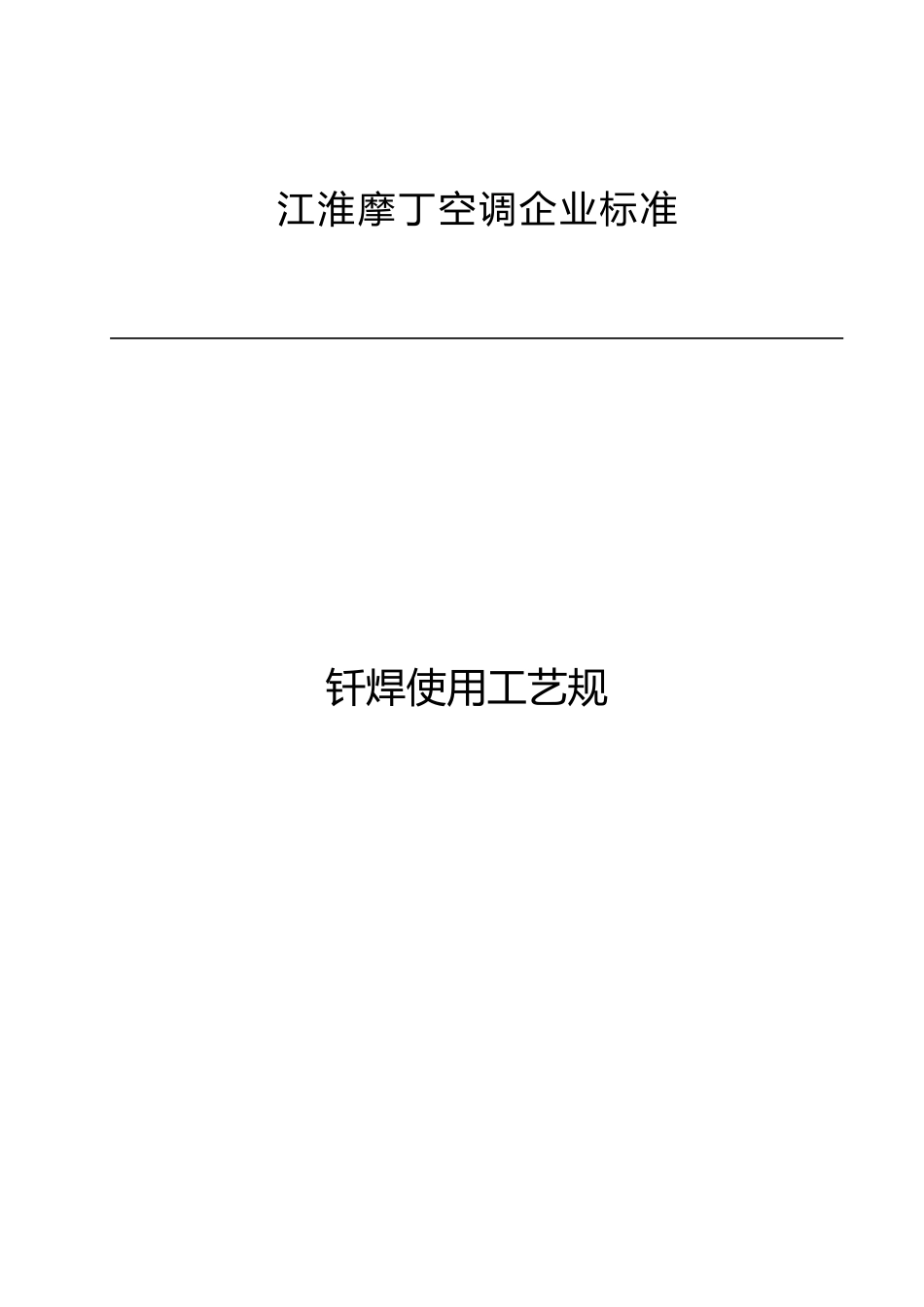

江淮摩丁空调企业标准钎焊使用工艺规1 围本标准规定了钎焊通用技术、工艺规要求、试验方法与检验规则。本标准适用于空调器产品制冷系统的钎焊，其它产品可参照执行。本标准取代了原 2024 版的《钎焊使用工艺规》。2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T8619-1988 钎缝强度试验方法QJ/MK01.003 逐批检查计数抽样程序与抽样表 进货检验QJ/MK02.001 房间空气调节器QJ/MK05.002 热交换器QJ/MK05.004 连接管和配管用铜管QJ/MK05.005 热交换器用铜管QJ/MK05.006 毛细管用铜管QJ/MK05.009 钎料技术条件QJ/MK05.072 气体助焊剂3 钎焊用材料的技术要求3.1 配管用铜管应符合 QJ/MK05.004 的规定。3.2 热交换器用铜管应符合 QJ/MK05.005 的规定。3.3 毛细管用铜管应符合 QJ/MK05.006 的规定。3.4 钎焊用焊料应符合 QJ/MK05.009 的规定。3.5 钎焊用助焊剂应符合 QJ/MK05.072 的规定。4 钎焊工艺说明钎焊是三大焊接方法(熔焊、压焊、钎焊)中的一种。钎焊是采纳比焊件金属熔点低的金属作钎料，将焊件和钎料加热到高于钎料、低于焊件熔化温度，利用液态钎料润湿焊件金属，填充接头间隙并与母材金属相互扩散实现连接焊件的一种方法。按其所用的热源不同，钎焊可分为：火焰钎焊、感应钎焊、烙铁钎焊、电阻钎焊与炉中钎焊等。空调制冷系统中钎焊采纳火焰钎焊的方法，其通用性大、工艺过程较为简单，但火焰钎焊手工操作加热温度和时间难以把握，因此要求操作人员具备熟练的操作技巧。4.1 钎焊原理钎焊是利用液态钎料填满钎焊金属结合面的间隙而形成牢固接头的焊接方法。其工艺过程必须具备两个基本条件。4.1.1 液态钎料能润湿钎焊金属并能致密的填满全部间隙；4.1.2 液态钎料与钎焊金属进行必要的物理、化学反应达到良好的金属间结合。4.2 液态钎料的填缝原理钎焊时，液态钎料是靠毛细作用在钎缝间流动的，这种液态钎料对母材金属的浸润和附着的能力称之为润湿性。液态钎料对钎焊金属的润湿性越好，则毛细作用越强，因此填缝会更充分。影响钎料润湿性的因素有以下几个方面：4.2.1 钎料和焊件金属成分影响一般来说，假如液态钎料能与焊件金属相互融解形成化合物，则钎料能较好的润湿焊件金属，反之，则润湿性较差。4.2.2 钎焊温度的影响钎焊温度升高有助于提高钎料对焊件金属...
