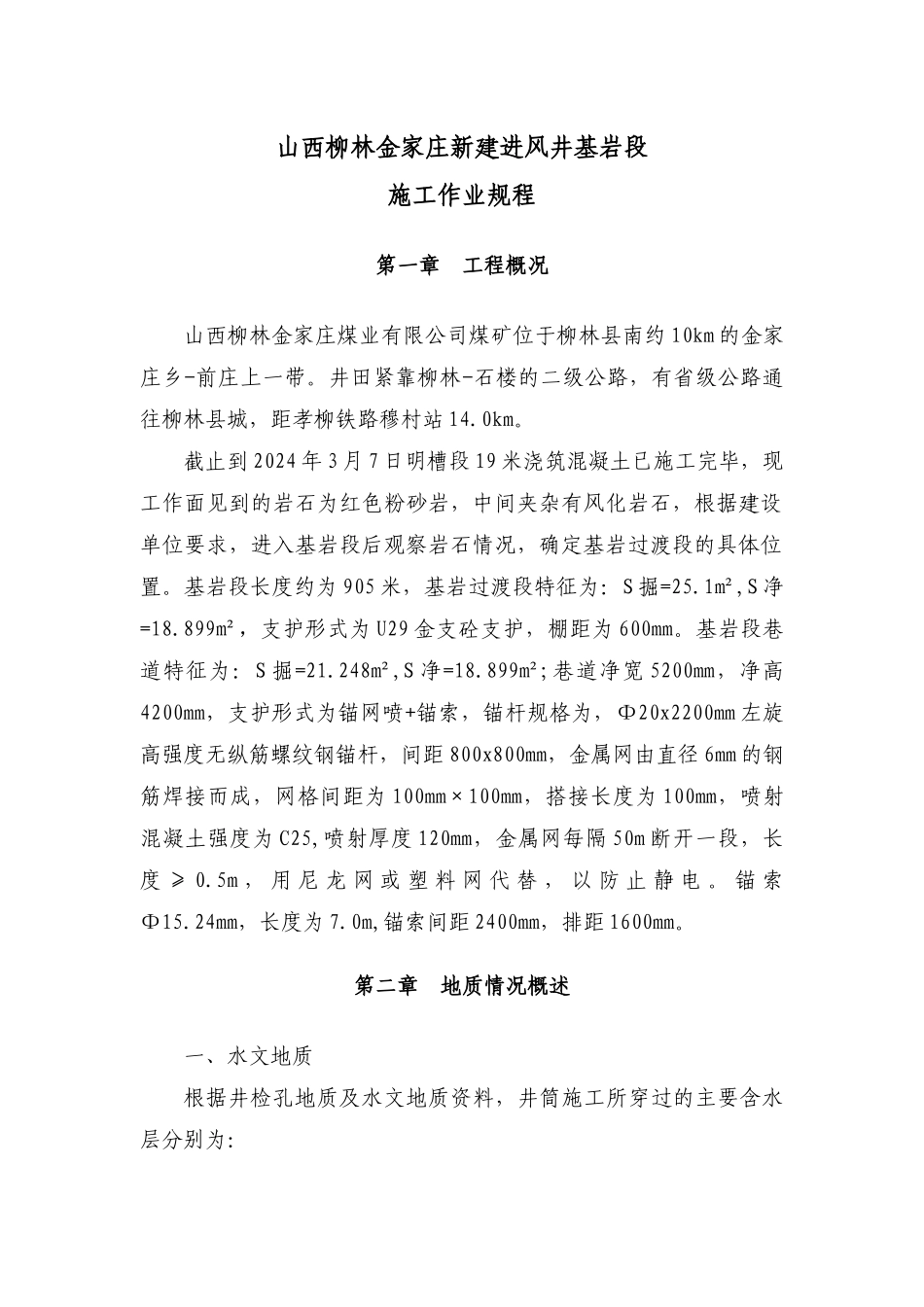

山西柳林金家庄新建进风井基岩段施工作业规程第一章 工程概况山西柳林金家庄煤业有限公司煤矿位于柳林县南约 10km 的金家庄乡-前庄上一带。井田紧靠柳林-石楼的二级公路,有省级公路通往柳林县城,距孝柳铁路穆村站 14.0km。截止到 2024 年 3 月 7 日明槽段 19 米浇筑混凝土已施工完毕,现工作面见到的岩石为红色粉砂岩,中间夹杂有风化岩石,根据建设单位要求,进入基岩段后观察岩石情况,确定基岩过渡段的具体位置。基岩段长度约为 905 米,基岩过渡段特征为:S 掘=25.1m²,S 净=18.899m²,支护形式为 U29 金支砼支护,棚距为 600mm。基岩段巷道特征为:S 掘=21.248m²,S 净=18.899m²;巷道净宽 5200mm,净高4200mm,支护形式为锚网喷+锚索,锚杆规格为,Φ20x2200mm 左旋高强度无纵筋螺纹钢锚杆,间距 800x800mm,金属网由直径 6mm 的钢筋焊接而成,网格间距为 100mm×100mm,搭接长度为 100mm,喷射混凝土强度为 C25,喷射厚度 120mm,金属网每隔 50m 断开一段,长度 ≥ 0.5m , 用 尼 龙 网 或 塑 料 网 代 替 , 以 防 止 静 电 。 锚 索Φ15.24mm,长度为 7.0m,锚索间距 2400mm,排距 1600mm。第二章 地质情况概述一、水文地质根据井检孔地质及水文地质资料,井筒施工所穿过的主要含水层分别为:(一)奥陶系上马家沟组(Q2S)是奥灰岩的主要含水层,一般为强富水含水层;在水平方向上,在构造发育部位和浅埋区一般富水性较强,否则较差。(二)奥陶系峰峰组(Q2f)岩溶裂隙不甚发育,据相邻的陈家湾井田 ZK6-0 水文孔资料,由于井田距排泄区距离较近,峰峰组地层中就有较好的含水层,但也属中等富水含水层。(三)石炭系太原组(C2t)主要含水层为灰岩和中粗粒砂岩,含水层总厚度 16.2m,钻孔单位涌水量为 0.00083L/s·m,属弱富水含水层。但其含水层的富水性与奥灰水一样也有其不均一性,一般浅埋区、裂隙发育,补给条件较好富水性相对较强,深埋区则富水性相对较差。(四)二叠系(P)含水层以中粗砂岩为主。据 ZK3-4 水文孔资料,该含水层厚10.9m,钻孔单位涌水量为 0.00034L/s·m,属弱富水含水层,水质类型为 HCO 3 -·SO 4 2 --Na +型,矿化度 0.62g/L。(五)上第三系(P2)含水层为底部的半胶结状砾石层。连续性较差,补给条件差,且厚度不稳定,故富水性差异较大,一般单井出水量 10m 3 /d,属弱富水含水层。水质类型为 HCO 3 -Na +型。(六)...
