气孔形成的原因及解决的措施(二)VIP专享

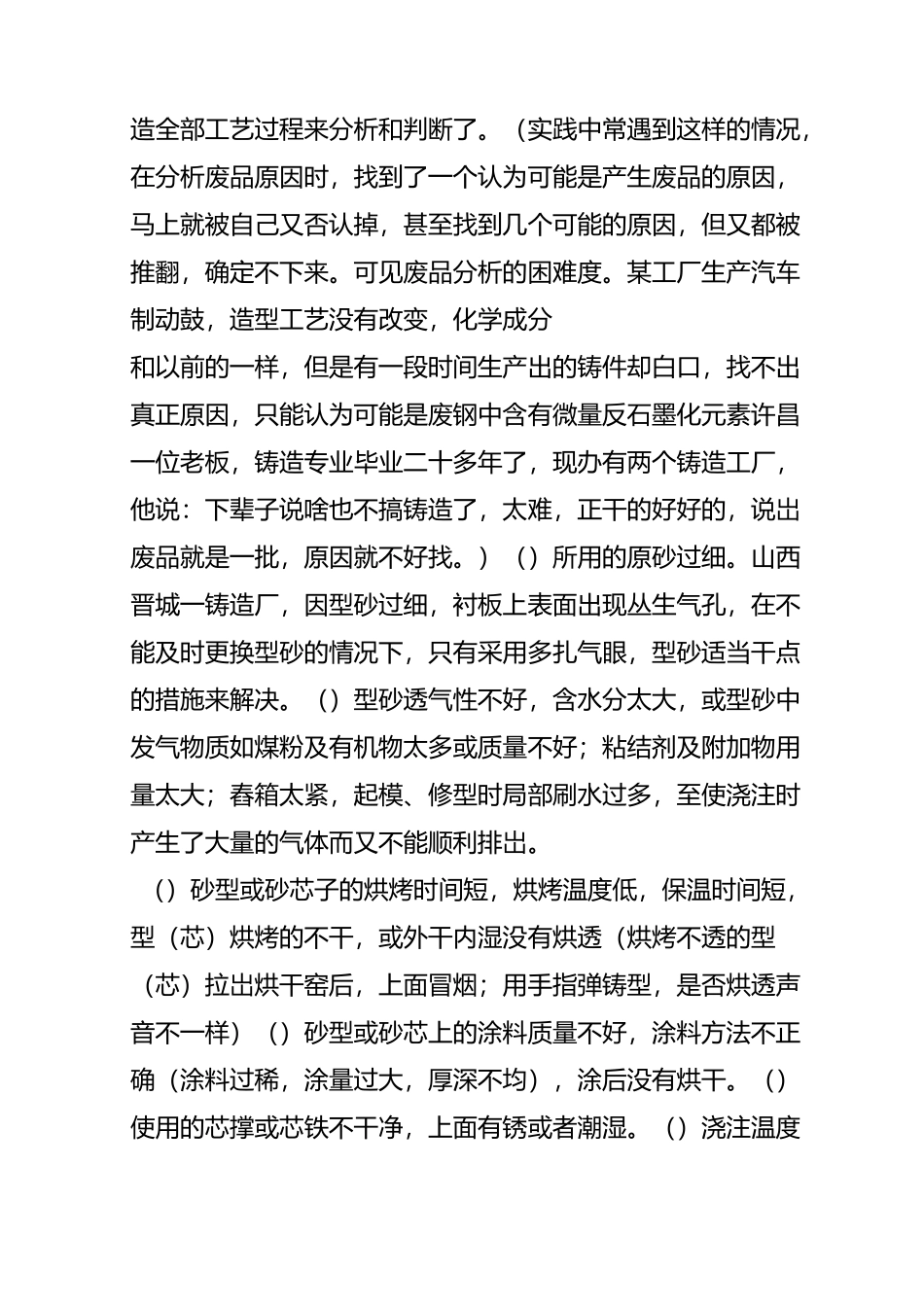

气孔形成的原因及解决的措施（二）三、产生气孔的原因前面叙述的是气体的主要来源和部分形成气孔的经过。其实在具体生产作业过程中，形成气孔的原因还很多，为了便于在实践中直接操作应用，把各工序在操作中易产生气孔的具体因素归纳如下:（）冶炼过程中，金属液氧化，溶解有大量气体。金属液溶解的气体量与所熔炉料的质量，以及熔化设备，炉工操作技术有很大的关系。如炉料氧化，锈蚀严重，带有油污和焦炭带有水、雨、雪潮湿。熔化操作不当，底焦太高，过热区越大，铁水氧化越严重，风压风量太大，使金属液大量吸气而过分氧化。）浇注时或金属液凝固过程中，由外界侵入的气体。需要说明的是，由这种气体形成的气孔往往是单独存在的，气体来源型（芯）中的水分，附加材料燃烧挥发产生的气体，浇注中金属液形成涡流，将气体旋入而产生的气孔。由经验可知这种气孔大部呈梨形状，如果梨形孔的尖部指向泥芯（图），那么这种气孔有可能是因芯子而造成的。如果尖部指向外型（图）,则有可能是因外型而造成的。如果通过气孔形状判断不出气体来源，就只有根据气孔所在的位置来决定，如果气孔在芯子附近，该气孔则有可能是由芯子而造成的。如果发生在外型附近，这种气体则有可能是由外型而造成的。但气孔发生在中部就难以判断了。在这种情况下，就必须从铸造全部工艺过程来分析和判断了。（实践中常遇到这样的情况，在分析废品原因时，找到了一个认为可能是产生废品的原因，马上就被自己又否认掉，甚至找到几个可能的原因，但又都被推翻，确定不下来。可见废品分析的困难度。某工厂生产汽车制动鼓，造型工艺没有改变，化学成分和以前的一样，但是有一段时间生产出的铸件却白口，找不出真正原因，只能认为可能是废钢中含有微量反石墨化元素许昌一位老板，铸造专业毕业二十多年了，现办有两个铸造工厂，他说：下辈子说啥也不搞铸造了，太难，正干的好好的，说岀废品就是一批，原因就不好找。）（）所用的原砂过细。山西晋城一铸造厂，因型砂过细，衬板上表面出现丛生气孔，在不能及时更换型砂的情况下，只有采用多扎气眼，型砂适当干点的措施来解决。（）型砂透气性不好，含水分太大，或型砂中发气物质如煤粉及有机物太多或质量不好；粘结剂及附加物用量太大；舂箱太紧，起模、修型时局部刷水过多，至使浇注时产生了大量的气体而又不能顺利排岀。（）砂型或砂芯子的烘烤时间短，烘烤温度低，保温时间短，型（芯）烘烤的不干，或外干内湿没有烘透（烘烤不透的型...
