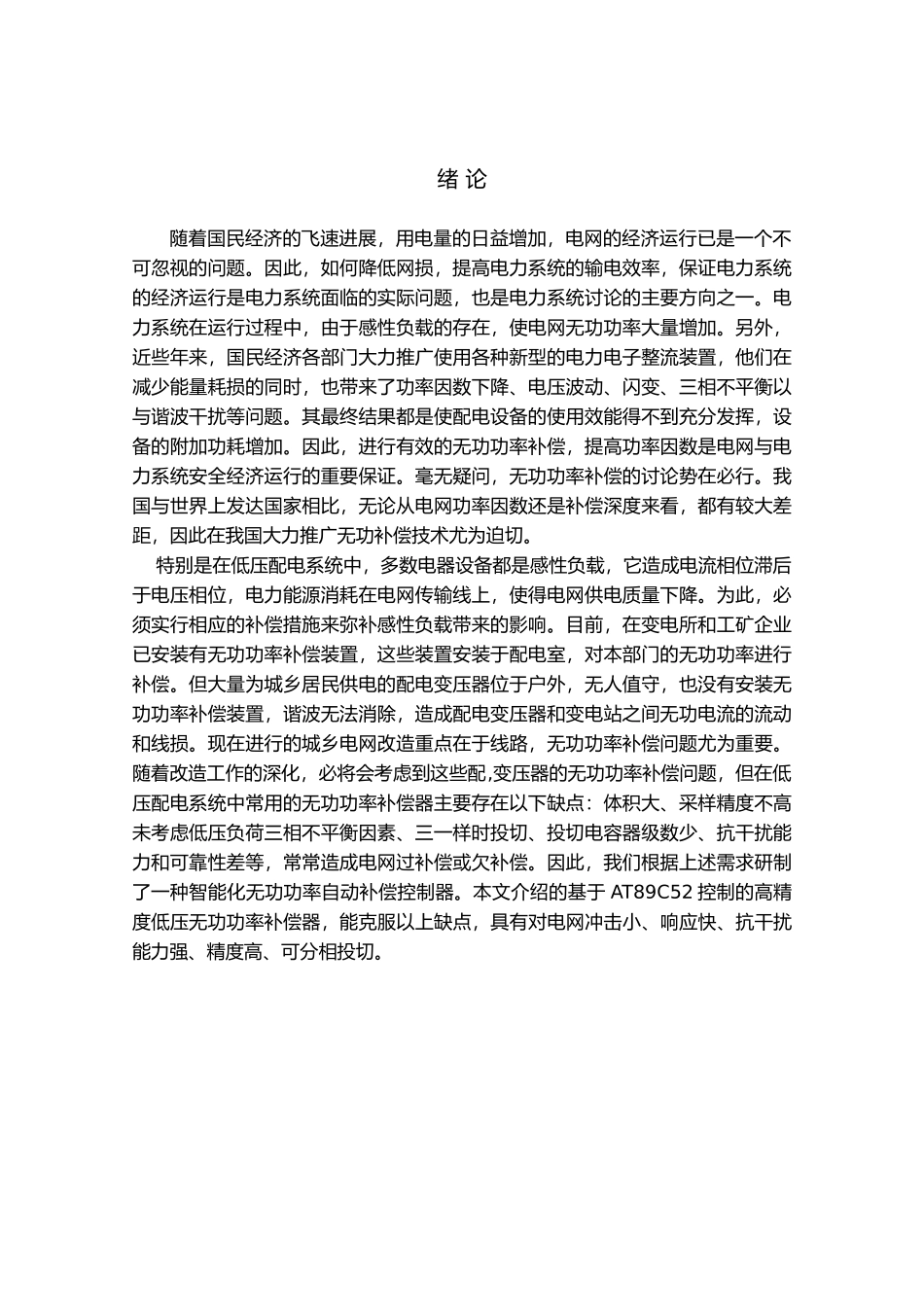

绪 论随着国民经济的飞速进展，用电量的日益增加，电网的经济运行已是一个不可忽视的问题。因此，如何降低网损，提高电力系统的输电效率，保证电力系统的经济运行是电力系统面临的实际问题，也是电力系统讨论的主要方向之一。电力系统在运行过程中，由于感性负载的存在，使电网无功功率大量增加。另外，近些年来，国民经济各部门大力推广使用各种新型的电力电子整流装置，他们在减少能量耗损的同时，也带来了功率因数下降、电压波动、闪变、三相不平衡以与谐波干扰等问题。其最终结果都是使配电设备的使用效能得不到充分发挥，设备的附加功耗增加。因此，进行有效的无功功率补偿，提高功率因数是电网与电力系统安全经济运行的重要保证。毫无疑问，无功功率补偿的讨论势在必行。我国与世界上发达国家相比，无论从电网功率因数还是补偿深度来看，都有较大差距，因此在我国大力推广无功补偿技术尤为迫切。 特别是在低压配电系统中，多数电器设备都是感性负载，它造成电流相位滞后于电压相位，电力能源消耗在电网传输线上，使得电网供电质量下降。为此，必须实行相应的补偿措施来弥补感性负载带来的影响。目前，在变电所和工矿企业已安装有无功功率补偿装置，这些装置安装于配电室，对本部门的无功功率进行补偿。但大量为城乡居民供电的配电变压器位于户外，无人值守，也没有安装无功功率补偿装置，谐波无法消除，造成配电变压器和变电站之间无功电流的流动和线损。现在进行的城乡电网改造重点在于线路，无功功率补偿问题尤为重要。随着改造工作的深化，必将会考虑到这些配,变压器的无功功率补偿问题，但在低压配电系统中常用的无功功率补偿器主要存在以下缺点：体积大、采样精度不高未考虑低压负荷三相不平衡因素、三一样时投切、投切电容器级数少、抗干扰能力和可靠性差等，常常造成电网过补偿或欠补偿。因此，我们根据上述需求研制了一种智能化无功功率自动补偿控制器。本文介绍的基于 AT89C52 控制的高精度低压无功功率补偿器，能克服以上缺点，具有对电网冲击小、响应快、抗干扰能力强、精度高、可分相投切。第 1 章 系统的总体设计1.1 引言 电力系统的负载大多是电感性的，会消耗无功功率，使得负载电流相位滞后于电压，相角差越大，无功功率需求越大，要供给固定的有功功率，势必提高电流而增加线路损耗。同时，电力网络中的用电设备消耗的无功功率也必须从网络中某个地方获得，显然，这些无功功率假如都要由发电机提供并经过长距离传...
