有关PWMDA转化电路隔整虑版总结

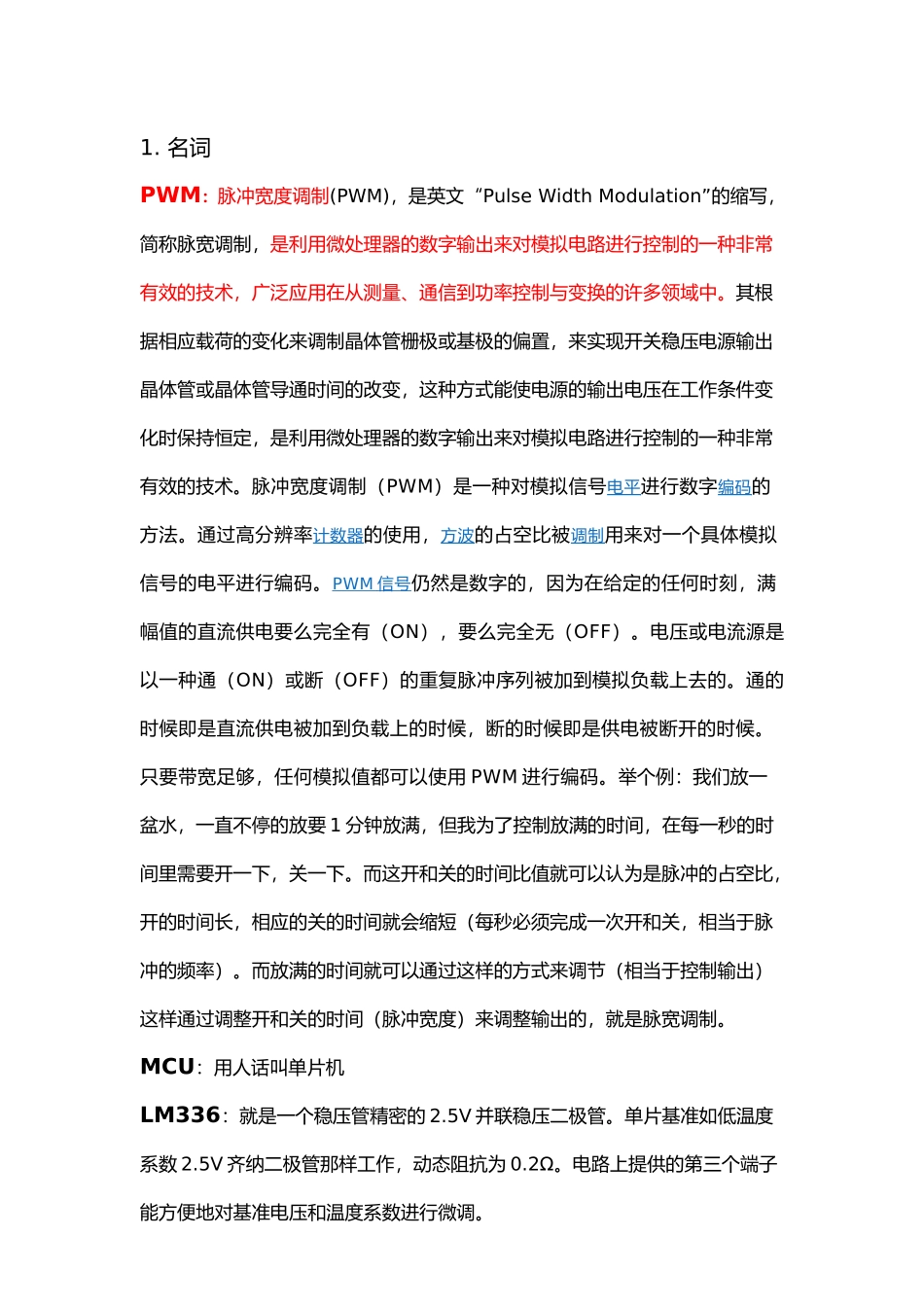

有关PWMDA转化电路隔整虑版总结_第1页
1/9

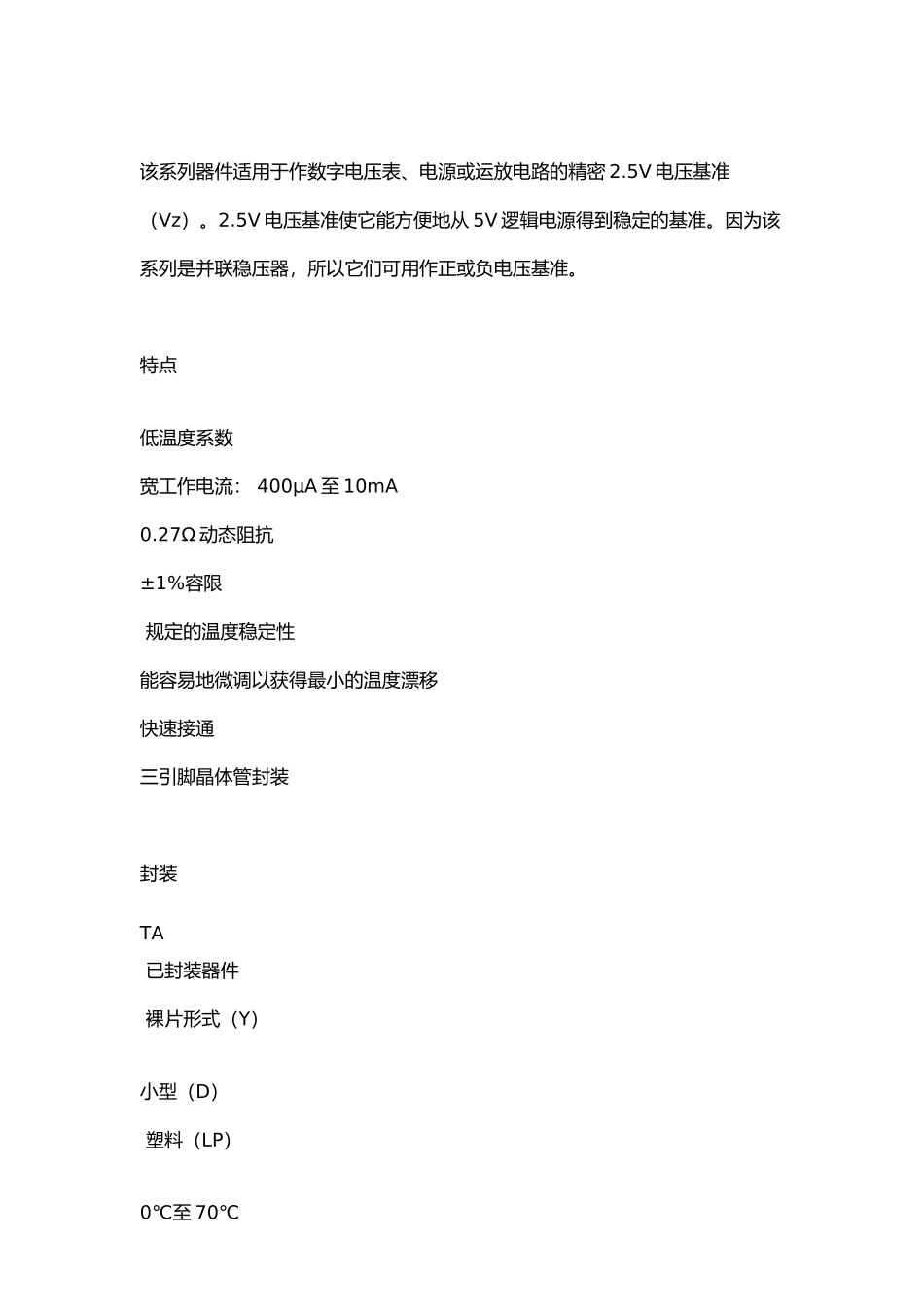

有关PWMDA转化电路隔整虑版总结_第2页
2/9

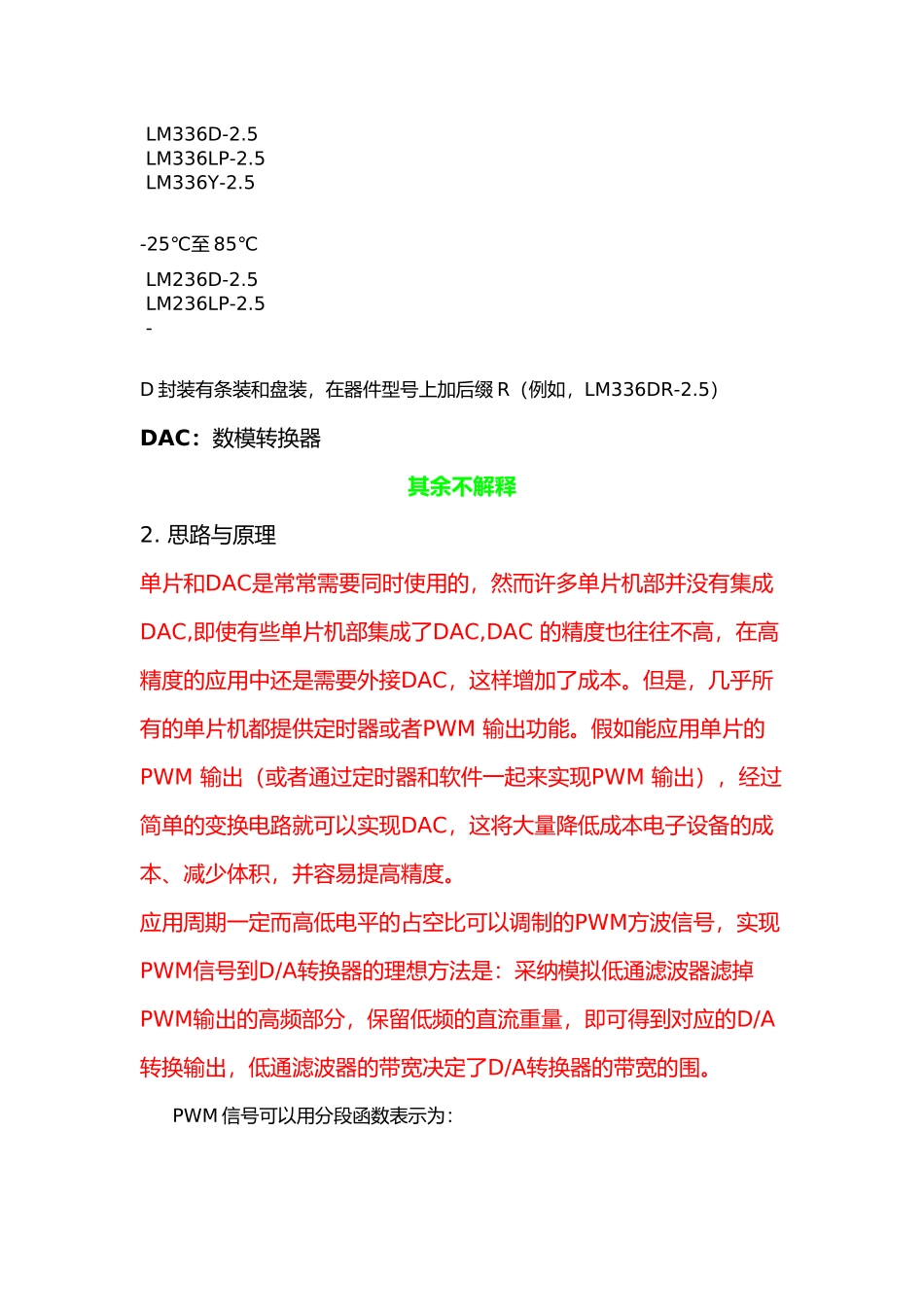

有关PWMDA转化电路隔整虑版总结_第3页
3/9
1. 名词PWM:脉冲宽度调制(PWM),是英文“Pulse Width Modulation”的缩写,简称脉宽调制,是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术,广泛应用在从测量、通信到功率控制与变换的许多领域中。其根据相应载荷的变化来调制晶体管栅极或基极的偏置,来实现开关稳压电源输出晶体管或晶体管导通时间的改变,这种方式能使电源的输出电压在工作条件变化时保持恒定,是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。脉冲宽度调制(PWM)是一种对模拟信号电平 进行数字编码 的方法。通过高分辨率计数器 的使用,方波 的占空比被调制 用来对一个具体模拟信号的电平进行编码。PWM 信号 仍然是数字的,因为在给定的任何时刻,满幅值的直流供电要么完全有(ON),要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候,断的时候即是供电被断开的时候。只要带宽足够,任何模拟值都可以使用 PWM 进行编码。举个例:我们放一盆水,一直不停的放要 1 分钟放满,但我为了控制放满的时间,在每一秒的时间里需要开一下,关一下。而这开和关的时间比值就可以认为是脉冲的占空比,开的时间长,相应的关的时间就会缩短(每秒必须完成一次开和关,相当于脉冲的频率)。而放满的时间就可以通过这样的方式来调节(相当于控制输出)这样通过调整开和关的时间(脉冲宽度)来调整输出的,就是脉宽调制。MCU:用人话叫单片机LM336:就是一个稳压管精密的 2.5V 并联稳压二极管。单片基准如低温度系数 2.5V 齐纳二极管那样工作,动态阻抗为 0.2Ω。电路上提供的第三个端子能方便地对基准电压和温度系数进行微调。该系列器件适用于作数字电压表、电源或运放电路的精密 2.5V 电压基准(Vz)。2.5V 电压基准使它能方便地从 5V 逻辑电源得到稳定的基准。因为该系列是并联稳压器,所以它们可用作正或负电压基准。特点低温度系数 宽工作电流: 400μA 至 10mA 0.27Ω 动态阻抗 ±1%容限 规定的温度稳定性 能容易地微调以获得最小的温度漂移 快速接通 三引脚晶体管封装 封装TA 已封装器件 裸片形式(Y)小型(D) 塑料(LP)0℃至 70℃ LM336D-2.5 LM336LP-2.5 LM336Y-2.5-25℃至 85℃ LM236D-2.5 LM236LP-2.5 -D 封装有条装和盘装,在器件型号上加后缀 R(例如,LM336DR-2.5)DAC:数模转换器其余不...
