欧姆定律之应用讲义全

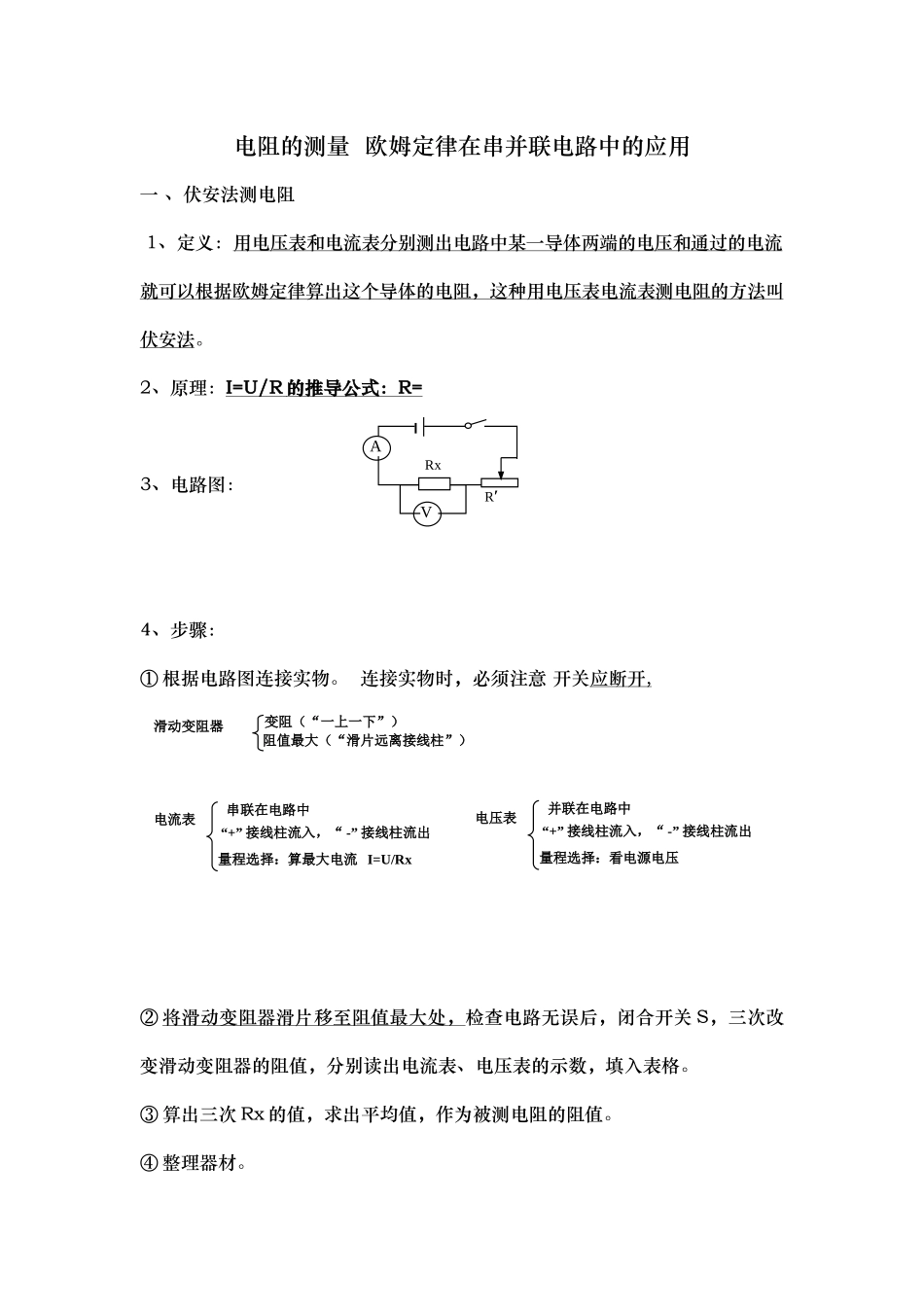

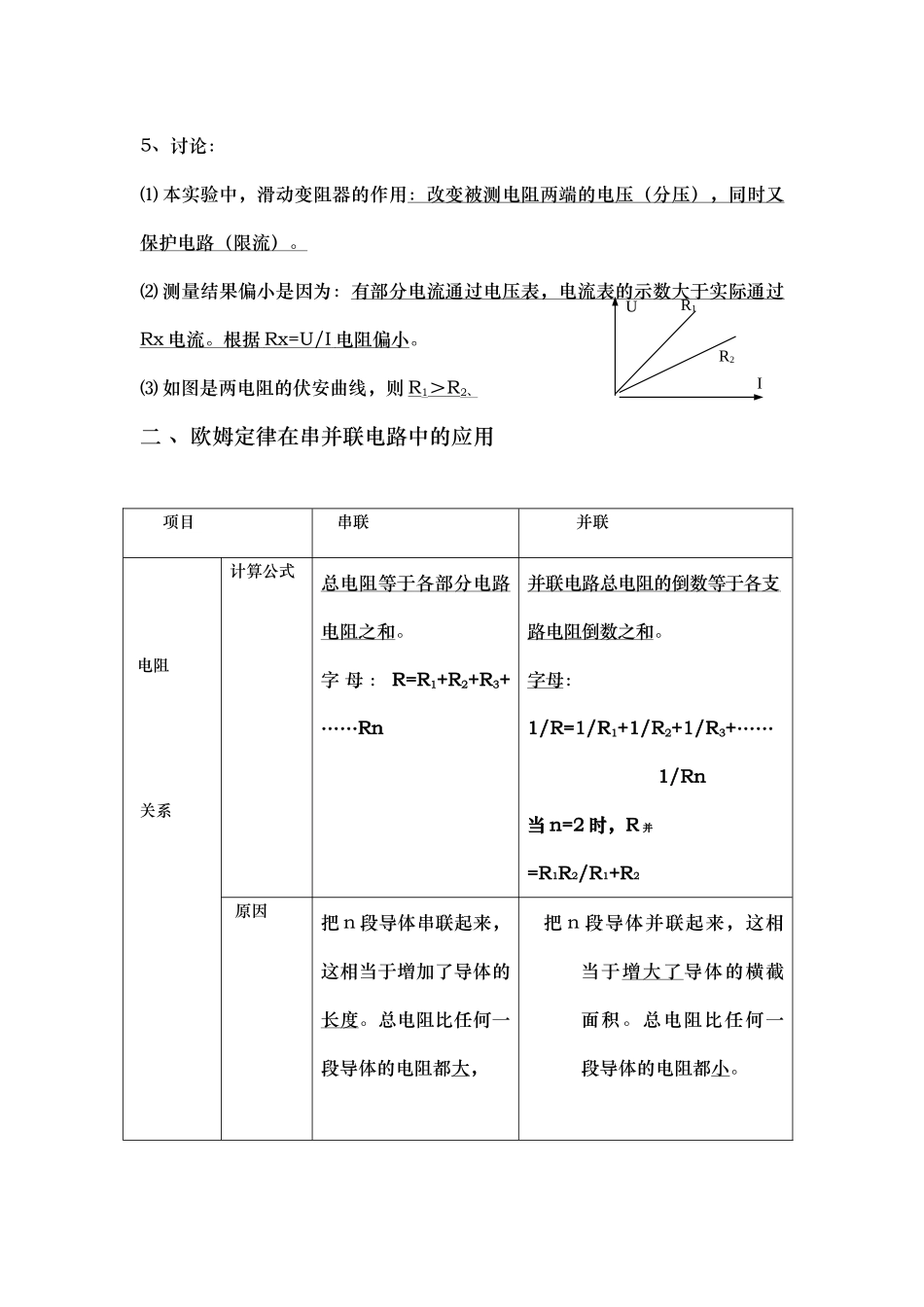

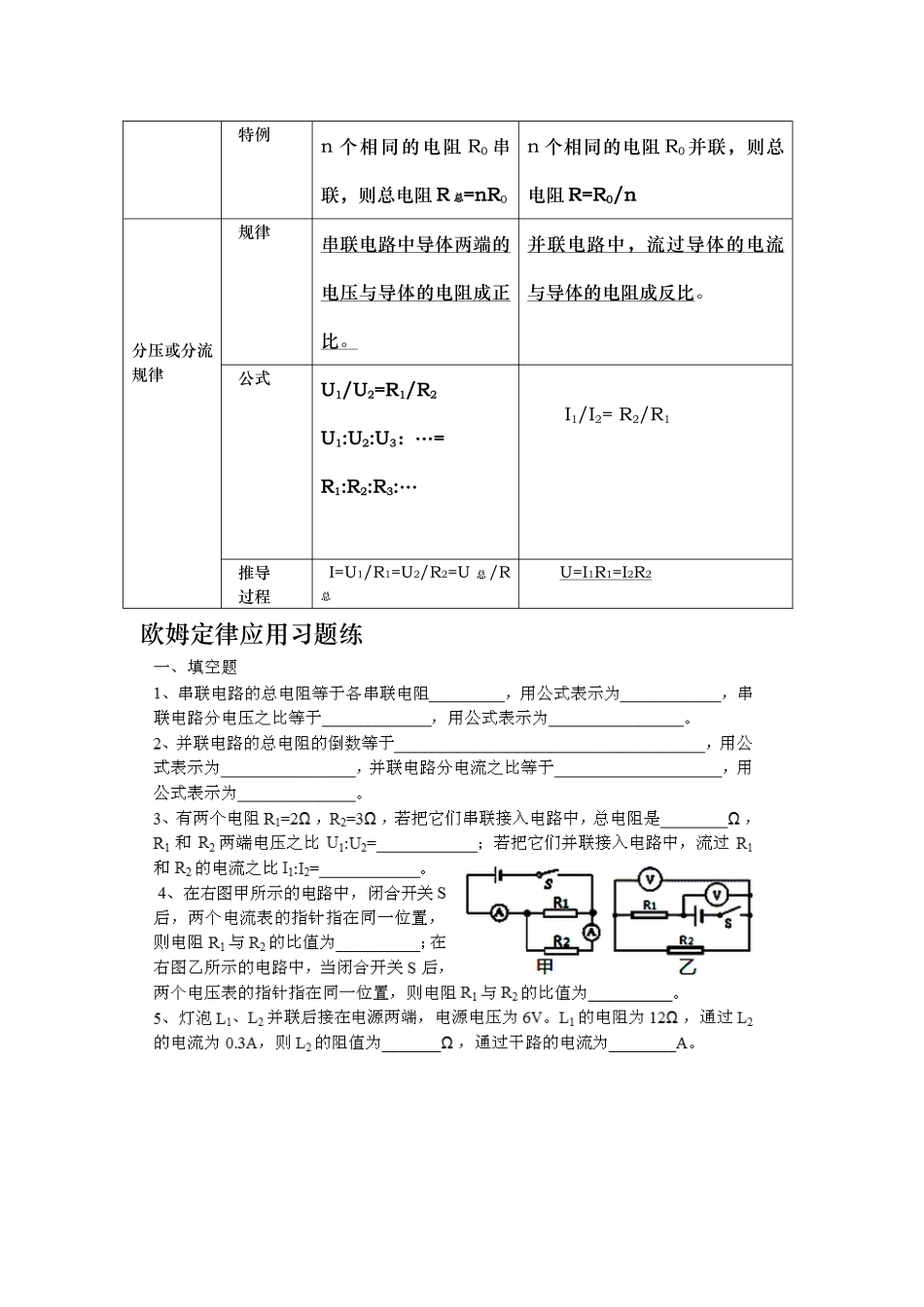

电阻的测量 欧姆定律在串并联电路中的应用一 、伏安法测电阻 1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。2、原理：I=U/R 的推导公式： R= 3、电路图： 4、步骤：① 根据电路图连接实物。 连接实物时，必须注意 开关应断开 , ② 将滑动变阻器滑片移至阻值最大处，检查电路无误后，闭合开关 S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。③ 算出三次 Rx 的值，求出平均值，作为被测电阻的阻值。④ 整理器材。VARxR′滑动变阻器变阻（“一上一下”）阻值最大（“滑片远离接线柱”）串联在电路中电流表“+” 接线柱流入，“ -” 接线柱流出量程选择：算最大电流 I=U/Rx并联在电路中电压表“+” 接线柱流入，“ -” 接线柱流出量程选择：看电源电压5、讨论：⑴ 本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。⑵ 测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx 电流。根据 Rx=U/I 电阻偏小 。⑶ 如图是两电阻的伏安曲线，则 R1＞ R 2、二 、欧姆定律在串并联电路中的应用 项目 串联并联 电阻 关系计算公式总电阻等于各部分电路电阻之和。 字 母 ： R=R1+R2+R3+……Rn并联电路总电阻的倒数等于各支 路电阻倒数之和。字母：1/R=1/R1+1/R2+1/R3+……1/Rn当 n=2 时，R 并=R1R2/R1+R2 原因把 n 段导体串联起来，这相当于增加了导体的长度。总电阻比任何一段导体的电阻都大， 把 n 段导体并联起来，这相当于增大了导体的横截面积。总电阻比任何一段导体的电阻都小。 R1R2IU特例n 个相同的电阻 R0 串联，则总电阻 R 总=nR0 n 个相同的电阻 R0 并联，则总电阻 R=R0/n 分压或分流规律规律串联电路中导体两端的电压与导体的电阻成正比。并联电路中，流过导体的电流与导体的电阻成反比。公式U1/U2=R1/R2 U1:U2:U3：…= R1:R2:R3:…I1/I2= R2/R1 推导过程I=U1/R1=U2/R2=U 总 /R总U=I 1 R 1 =I 2 R 2 欧姆定律应用习题练1、如上右图所示，电源电压为 3V，闭合开关，电压表示数为 2V，则：（ ） A、灯泡 L1两端电压为 2V B、灯泡 L2两端电压为 2V C、灯泡 L1两端电压为 3V D、灯泡 L2两端电压为 1V2.如图 1 是测定小灯泡两端的电压和通过小灯泡的电流的电...
