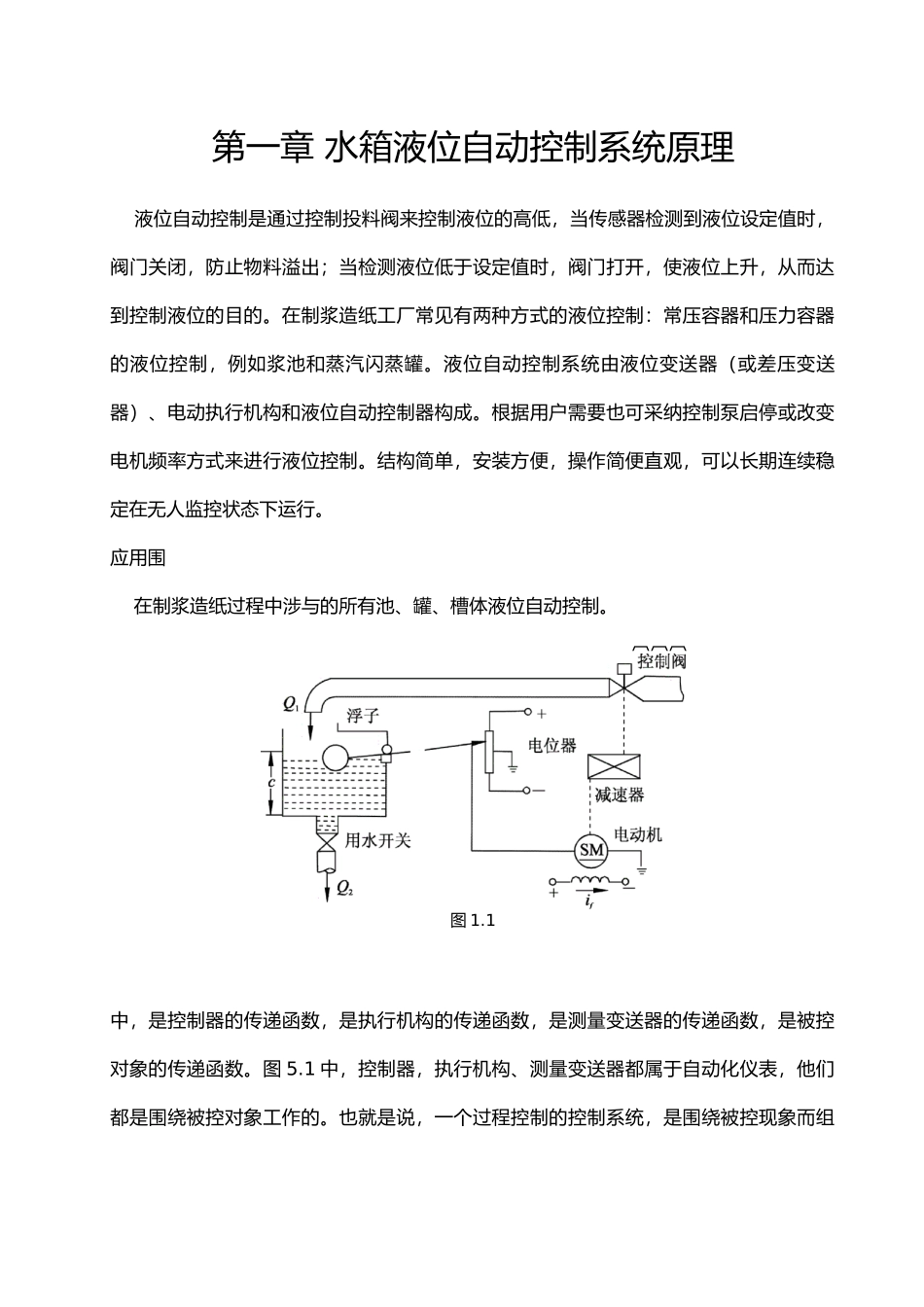

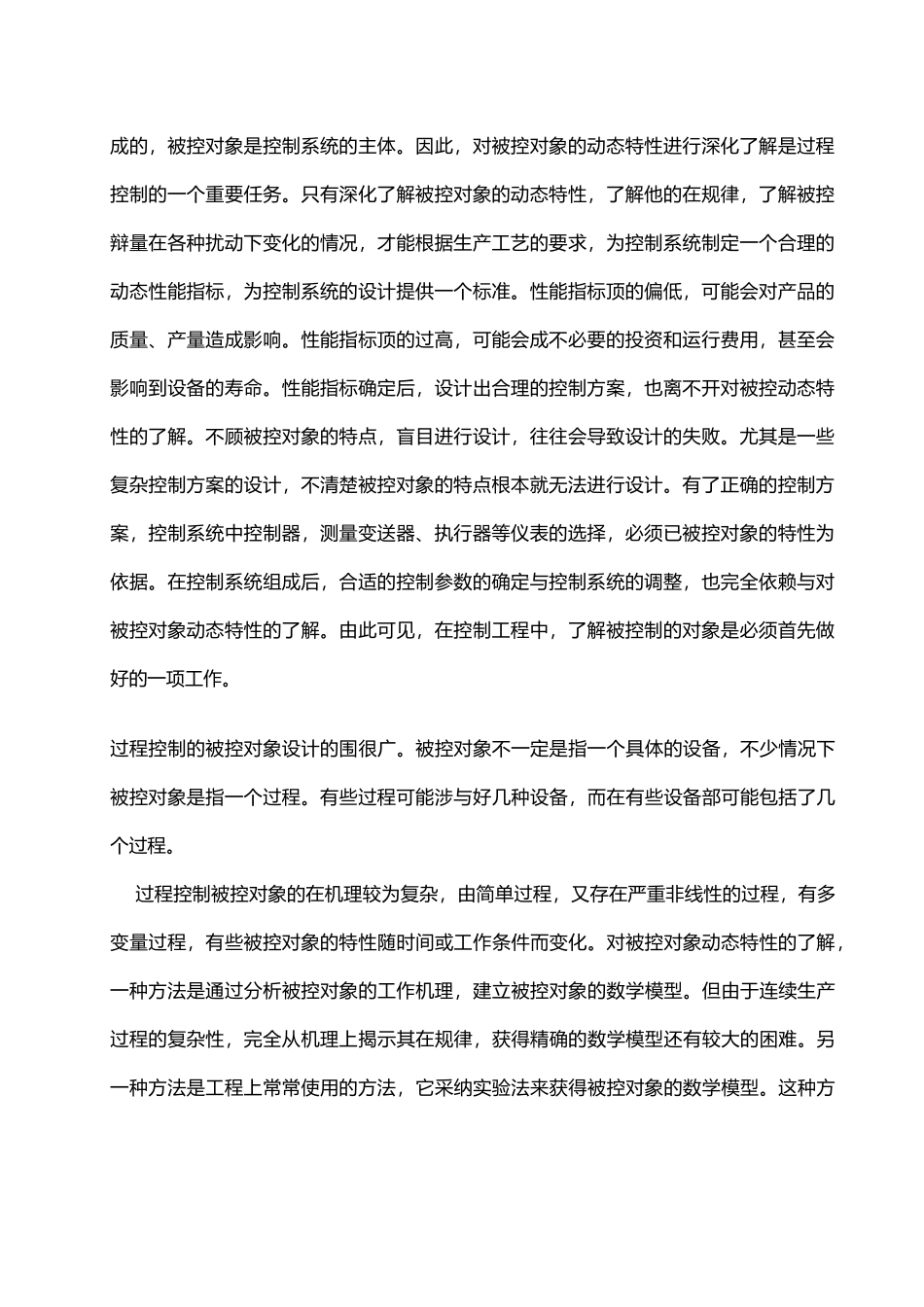

第一章 水箱液位自动控制系统原理 液位自动控制是通过控制投料阀来控制液位的高低，当传感器检测到液位设定值时，阀门关闭，防止物料溢出；当检测液位低于设定值时，阀门打开，使液位上升，从而达到控制液位的目的。在制浆造纸工厂常见有两种方式的液位控制：常压容器和压力容器的液位控制，例如浆池和蒸汽闪蒸罐。液位自动控制系统由液位变送器（或差压变送器）、电动执行机构和液位自动控制器构成。根据用户需要也可采纳控制泵启停或改变电机频率方式来进行液位控制。结构简单，安装方便，操作简便直观，可以长期连续稳定在无人监控状态下运行。 应用围 在制浆造纸过程中涉与的所有池、罐、槽体液位自动控制。图 1.1中，是控制器的传递函数，是执行机构的传递函数，是测量变送器的传递函数，是被控对象的传递函数。图 5.1 中，控制器，执行机构、测量变送器都属于自动化仪表，他们都是围绕被控对象工作的。也就是说，一个过程控制的控制系统，是围绕被控现象而组成的，被控对象是控制系统的主体。因此，对被控对象的动态特性进行深化了解是过程控制的一个重要任务。只有深化了解被控对象的动态特性，了解他的在规律，了解被控辩量在各种扰动下变化的情况，才能根据生产工艺的要求，为控制系统制定一个合理的动态性能指标，为控制系统的设计提供一个标准。性能指标顶的偏低，可能会对产品的质量、产量造成影响。性能指标顶的过高，可能会成不必要的投资和运行费用，甚至会影响到设备的寿命。性能指标确定后，设计出合理的控制方案，也离不开对被控动态特性的了解。不顾被控对象的特点，盲目进行设计，往往会导致设计的失败。尤其是一些复杂控制方案的设计，不清楚被控对象的特点根本就无法进行设计。有了正确的控制方案，控制系统中控制器，测量变送器、执行器等仪表的选择，必须已被控对象的特性为依据。在控制系统组成后，合适的控制参数的确定与控制系统的调整，也完全依赖与对被控对象动态特性的了解。由此可见，在控制工程中，了解被控制的对象是必须首先做好的一项工作。过程控制的被控对象设计的围很广。被控对象不一定是指一个具体的设备，不少情况下被控对象是指一个过程。有些过程可能涉与好几种设备，而在有些设备部可能包括了几个过程。 过程控制被控对象的在机理较为复杂，由简单过程，又存在严重非线性的过程，有多变量过程，有些被控对象的特性随时间或工作条件而变化。对被控对象动态特性的了解，一种方法是通过分...
